Montaje (continuación)
4.6 Fijación de los extremos del cuerpo de
medición
Según las condiciones ambientales, el cuerpo de medición
o la cinta cobertora se pueden mover o desprender.
Recomendamos tomar las siguientes medidas adicionales
para evitarlo:
– Fijar ambos extremos del cuerpo de medición.
– Fijaciones adicionales en pasos de aproximadamente 1
m, por ejemplo, con cinta cobertora aplicada
transversalmente (sobre todo en caso de longitudes de
medición muy grandes).
Para la fijación de los extremos del cuerpo de medición
pueden solicitarse retenedores como juego de accesorios
(véase el capítulo 6.7).

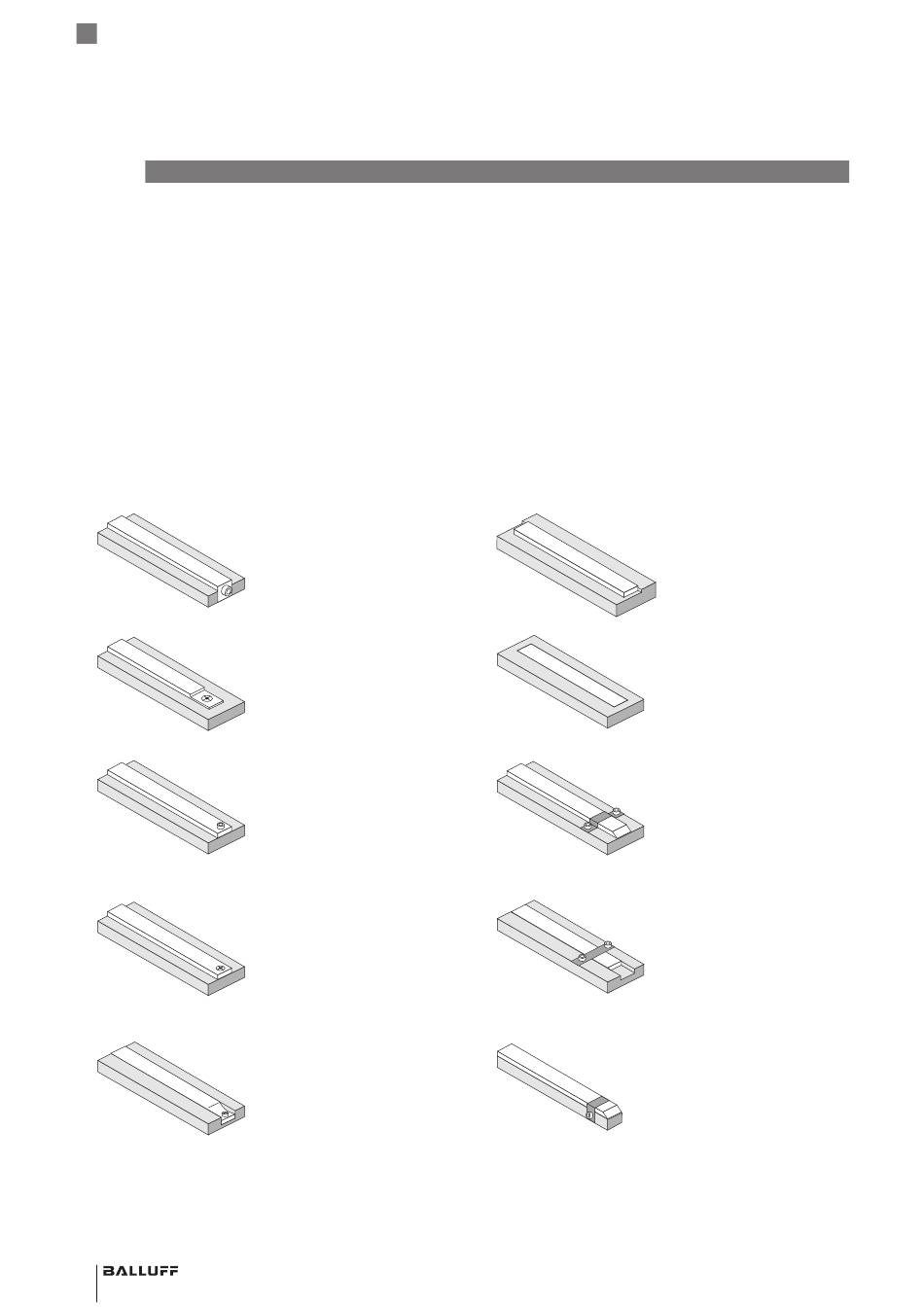

Fig. 4-6: Fijación de los extremos del cuerpo de medición con
tornillos, remaches y abrazaderas
16 español
Fije el extremo del cuerpo de
medición o la cinta cobertora por el
frontal. Es posible realizar el
recorrido por los extremos.
Rebaje el extremo del cuerpo de
medición hasta la banda soporte
(fresar, lijar) y fíjelo con un tornillo
avellanado. Es posible realizar el
recorrido por los extremos.
Fije el extremo del cuerpo de
medición con un tornillo cilíndrico.
No es posible realizar el recorrido
por los extremos.
Fije el extremo del cuerpo de
medición con un tornillo avellanado
o un remache. Es posible realizar el
recorrido por los extremos.
Rebaje la ranura por los extremos y
fije los extremos del cuerpo de
medición con un tornillo avellanado
o cilíndrico. Es posible realizar el
recorrido por los extremos.
Fig. 4-6 muestra varias opciones de fijación:
– pegado
– pegado y atornillado
– pegado contra un borde de tope
– pegado y encaje en la ranura
– pegado, encaje y sellado
– pegado y fijación con abrazaderas
Practique en la pieza de la
máquina un borde de tope (de
máx. 1 mm de alto)
longitudinalmente al cuerpo de
medición. Alinee el cuerpo de
medición con este borde. Fije los
extremos.
En la pieza de la máquina, no
frese por completo la ranura por
las zonas donde encajan los
extremos del cuerpo de
medición. De este modo, el
cuerpo de medición contará con
un tope fijo. Es posible realizar el
recorrido por los extremos.
Atornille el cuerpo de medición
junto con la cinta cobertora
usando una abrazadera no
magnética o un trozo de cinta
cobertora. Se puede circular por
encima de los extremos del
cuerpo de medición si la cabeza
del sensor no colisiona con la
cinta cobertora.
Atornille el cuerpo de medición
en la ranura junto con la cinta
cobertora usando una
abrazadera no magnética o un
trozo de cinta cobertora. Se
puede circular por encima de los
extremos del cuerpo de medición
si la cabeza del sensor no
colisiona con la cinta cobertora.
Atornille a los laterales de la pieza
de la máquina el cuerpo de
medición junto con la cinta
cobertora usando una
abrazadera no magnética o un
trozo de cinta cobertora. Se
puede circular por encima de los
extremos del cuerpo de medición
si la cabeza del sensor no
colisiona con la cinta cobertora.
