BML-M0 _ -... / BML T _ _ -...
Magnetband-Maßkörper – Magnetkodiertes Wegmesssystem
3
Aufbau und Funktion (Fortsetzung)
3.4.2 Referenzpunkte
Magnetband-Maßkörper sind für verschiedene Referenz-
punkfunktionen erhältlich.
Die Bestellpositionen L1, L2, L3 sind im Typen-
schlüssel (siehe Kapitel 7) definiert.
Polperiodischer Magnetband-Maßkörper
Für Sensorköpfe mit polperiodischer Referenzpunktfunk-
tion wird ein inkrementaler Maßkörper ohne Referenz-
punkte verwendet (siehe Bild 3-3).
Einzel-Referenzpunkt-Magnetband-Maßkörper
L2
jjwwDE
Referenzpunkt 1

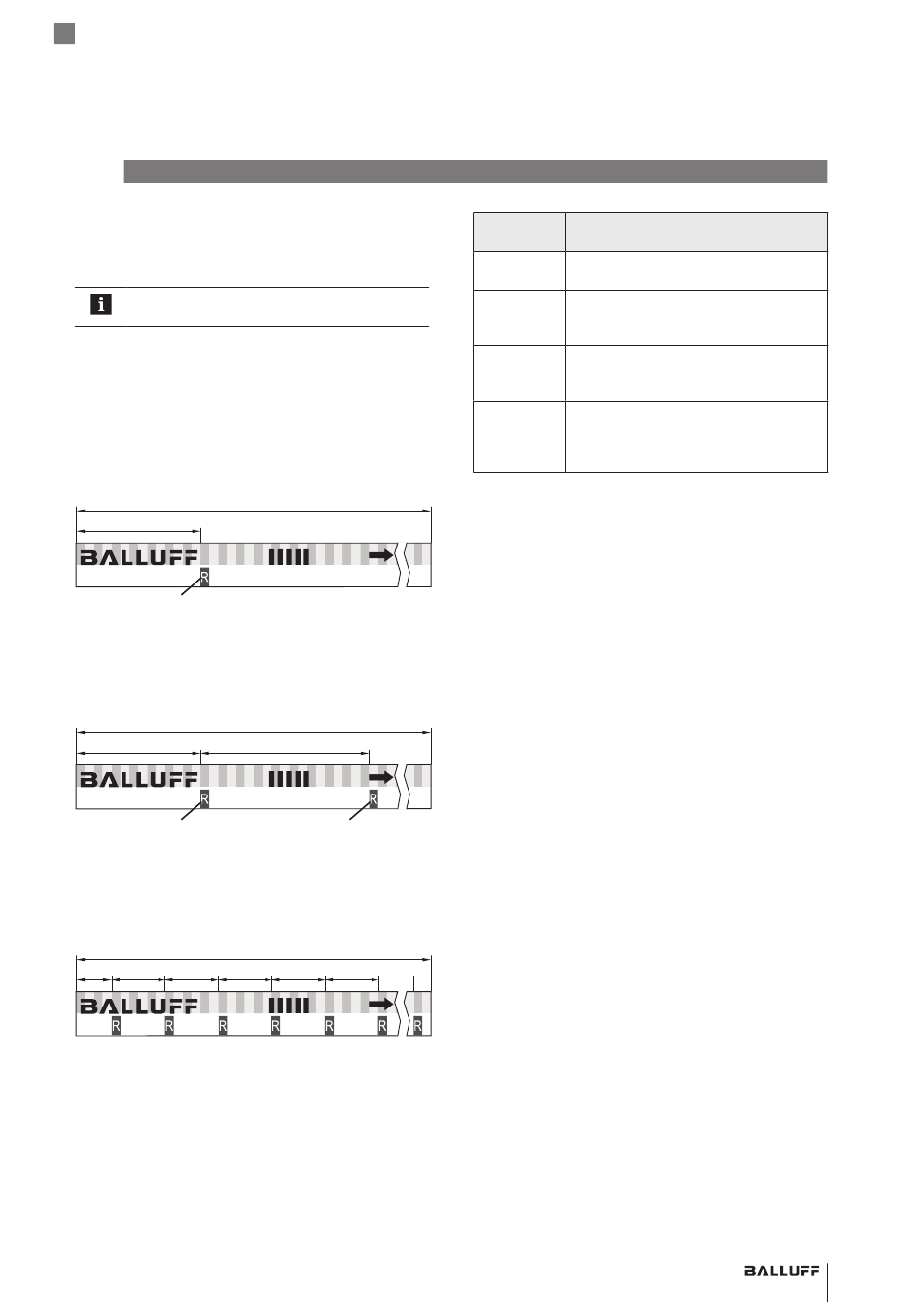

Bild 3-5: Einzel-Referenzpunkt-Magnetband-Maßkörper, Einzel-
Referenzpunkt, optisch markiert
Magnetband-Maßkörper mit zwei Referenzpunkten
L2
jjwwDE
Referenzpunkt 1
Bild 3-6: Magnetband-Maßkörper mit zwei Referenzpunkten
Magnetband-Maßkörper mit fixperiodischen
Referenzpunkten
L1
L2 L3 L3 L3
jjwwDE
Bild 3-7: Magnetband-Maßkörper mit fixperiodischen Referenzpunk-
ten
L1
Code
L1
L3
Code
Referenzpunkt 2
...
L3 L3
Code
Referenz- Typenbezeichnung
punkttyp
Polperiodisch BML-M0...-R0000
BML T_ _-I...-1...
Einzel- BML-M0...-RXXXX /0000
Referenz- BML T_ _-I_ _ R-_ _ _ _-_ _ _ _ _-XXXX
punkt
Zwei BML-M0...-RXXXX /YYYY
Referenz- BML T_ _-I_ _ D-_ _ _ _-_ _ _ _ _-XXXX-YYYY
punkte
Fixperiodi- BML-M0...-CXXXX /YYYY
sche BML T_ _-I_ _ C-_ _ _ _-_ _ _ _ _-XXXX-YYYY
Referenz-
punkte
XXXX = L2 und YYYY = L3
1)
Tab. 3-2: Maßkörper für Referenzpunktfunktion
1)
1)
1)
1)
1)
