BML-M0 _ -... / BML T _ _ -...
Magnetband-Maßkörper – Magnetkodiertes Wegmesssystem
3
Aufbau und Funktion (Fortsetzung)
3.5 Absolute Maßkörper
Absolute Maßkörper bestehen aus mehreren Spuren. Eine
davon ist die Inkrementalspur.
Bei PRC-Maßkörpern ist eine weitere PRC-Spur (siehe
Kapitel 3.5.1) auf dem Maßkörper angebracht.
Bei Nonius-Maßkörpern (siehe Kapitel 3.5.2) können sich
bis zu zwei weitere Spuren auf dem Maßkörper befinden.
Die Codierung vom Sensorkopf und Maßkörper muss sich
jeweils entsprechen.
jjwwDE
Maßkörper
mit Inkrementalspur
und absoluter Spur
(Beispiel)

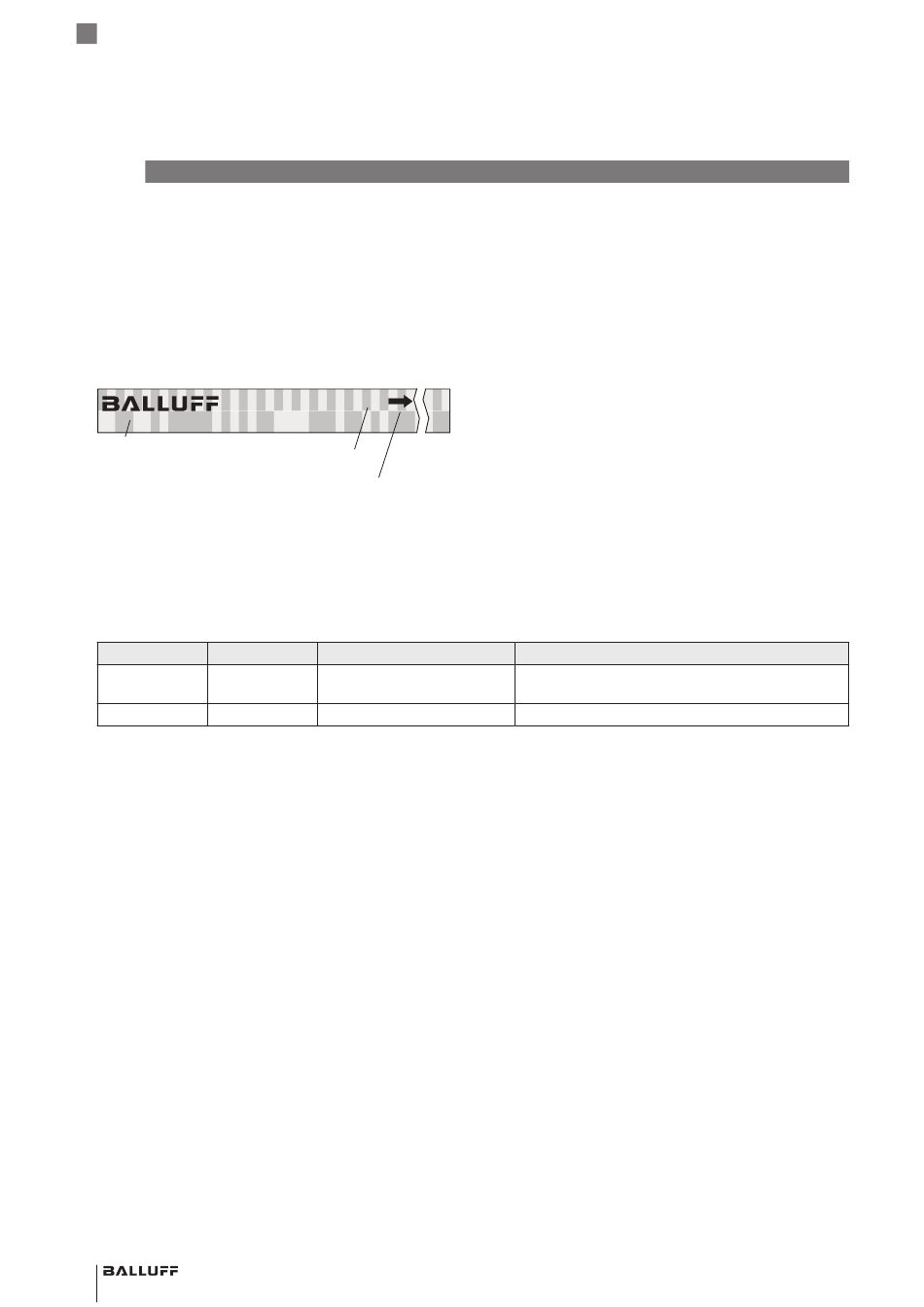

Bild 3-8: PRC-Spur mit Codierung E
3.5.1 Maßkörper mit PRC-Codierung E und L
Diese Maßkörper besteht aus einer Inkrementalspur mit
einer Polbreite von 2 mm und einer PRC-Spur mit einer
Polbreite von 2 mm (Codierung E), bzw. 4 mm (Codie-
rung L).
Messlänge Codierung
1)
≤ 48 m ABS PRC E
≤ 8,19 m ABS PRC L
1) Tatsächliche Werte für die Messlänge siehe Kapitel 7 (siehe Tabellen auf
Seite 26 und 28)
Tab. 3-3: PRC-Codierung E und L
10 deutsch
Code
Codierungsangabe
Orientierungspfeil
Typenbezeichnung
BML-M0_-A55-...-E
BML TSC-AL...
Geeignete Sensorköpfe (Beispiele)
BML-S1G0...-M5E...
BML SGA-AE...
BML SL1_ALZ0...
