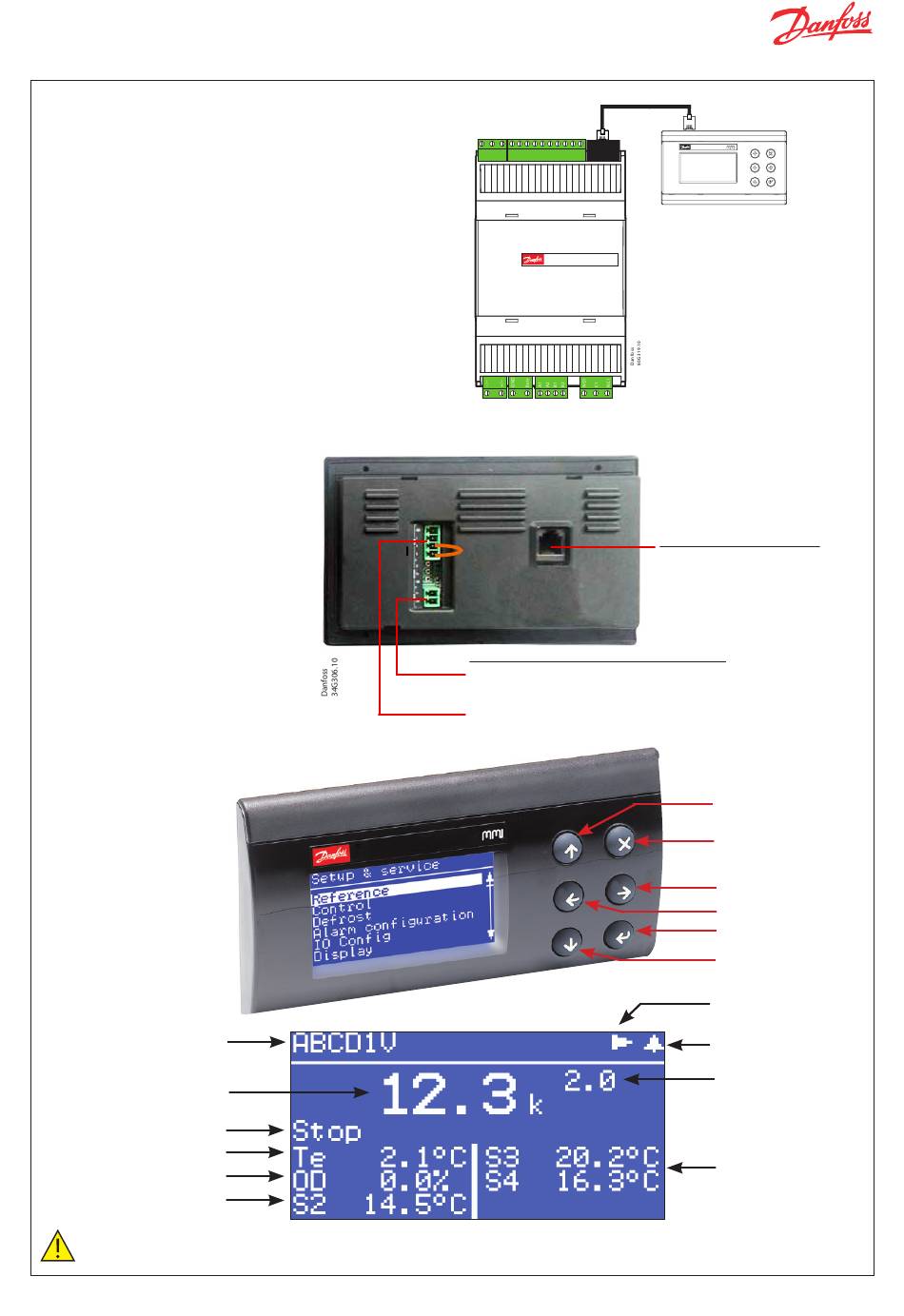

MMIGRS2-Anzeige von Danfoss
Anschluss der externen MMIGRS2-Anzeige
Die MMIGRS2-Anzeige kann für die Konfiguration des
EKE 1B verwendet werden. Die Anzeige kann nicht nur
zum Konfigurieren der erforderlichen Parameter, sondern
auch als externe Anzeige verwendet werden, um im
Betrieb wichtige Parameter wie z. B. Ventilöffnungsgrad,
Überhitzung usw. anzuzeigen.
Wichtiger Hinweis:
•
Der maximale Abstand zwischen Regler und Anzeige
beträgt 3 m (CAN RJ).
•
Um elektromagnetische Störungen zu vermeiden,
verwenden Sie zwischen den CAN-R- und CAN-H-
Klemmen ein terminiertes Kabel.
•
Das Kabel muss an beiden Enden terminiert sein,
um eine zuverlässige Kommunikation sicherzustellen.
MMIGRS2 (Rückansicht)
MMIGRS2
(Vorderansicht)
Reglerbezeichnung
Primäranzeige
Betriebszustand
Verdampfungstemperatur
Ventilöffnungsgrad
S2-Temperatur
Hinweis: Für den Zugriff auf das Konfigurations- und Service-Menü ist ein Login erforderlich.
Standardpasswort: 100 (alltägliche Verwendung), 200 (Service) oder 300 (Inbetriebnahme). Drücken
Sie lange auf die Taste „Enter", um auf das Login-Menü zuzugreifen.
© Danfoss | DCS (az) | 2018.03
Überhitzungsregler
Superheat controller
EKE 1B - 080G5350
Für Kabel über 3 m (nur EKE 1C)
For cable >3m (only EKE 1C)
2-Leiter-Display-Anschluss für die
2-way screw connector for
power supply
Spannungsversorgung
4-way screw connector for
4-Leiter-Display-Anschluss für ein CAN-Bus-Netzwerk
CANbus network
Startbildschirm
ACCCBI080G0075
CAN RJ
CAN RJ
CAN RJ
MMIGRS2
Für Kabel unter 3 m
RJ CAN connector
CAN-RJ-Anschluss
Nach oben
Verlassen/Zurück
Nach rechts
Nach links
Enter
Nach unten
Navigationshilfe
Alarmanzeige
Akt. Sollwert
Medientemperatur
S3 bis S4
DKRCC.PI.RS0.C5.03 | 10
