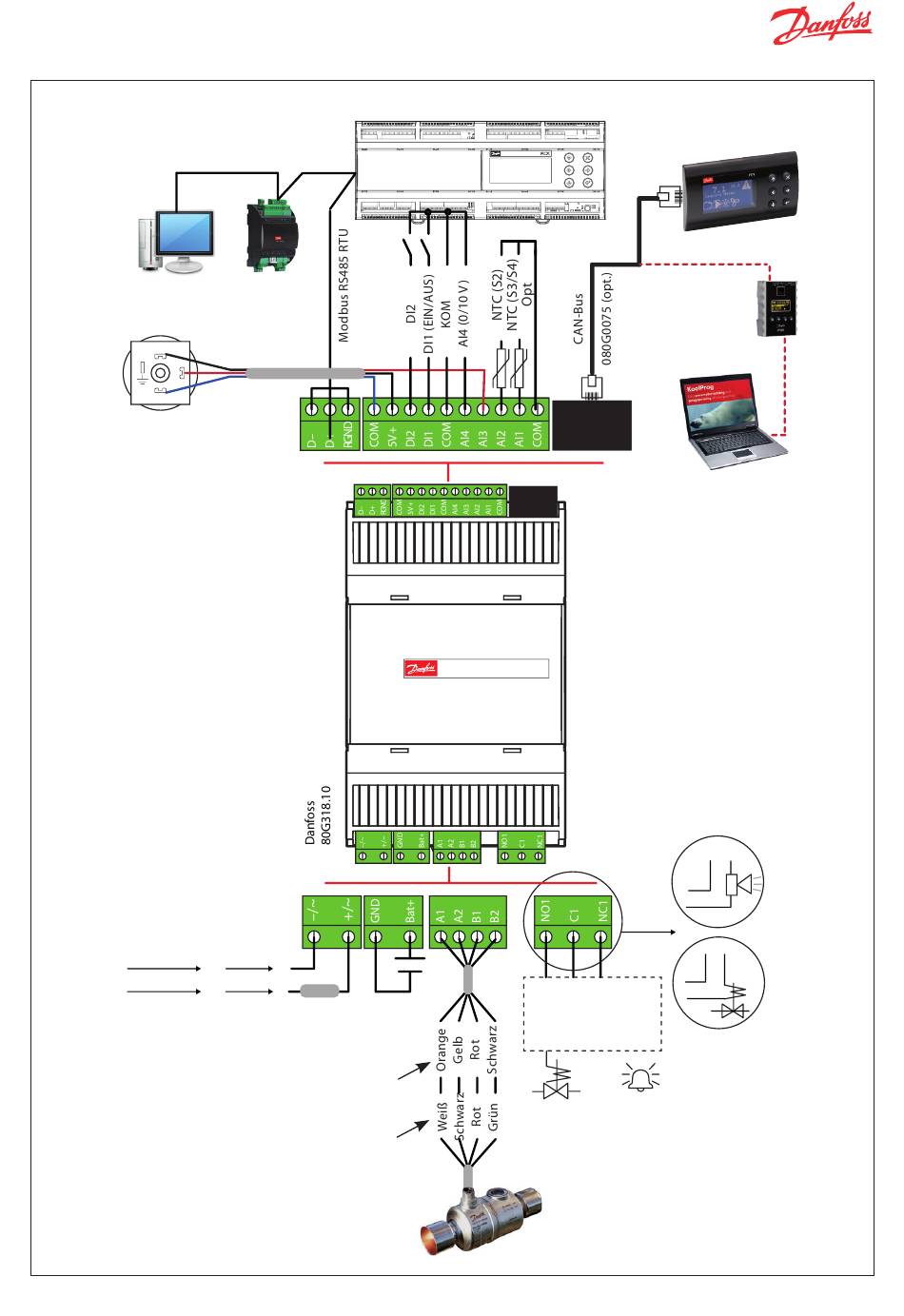

Anschlussübersicht: EKE 1B
Supervisor-Netzwerk
1
3
2
Druckmessumformer
z. B. AKS 32R
Spannungsversorgung
24 V AC
± 20%
© Danfoss | DCS (az) | 2018.03
Modbus RS485
EKE
AKS-
Kabelanschluss
060G1034
24 V DC
± 20%
–
+
2,5 A
Batterie-
pufferung
T-Sicherung
(optional)
(optional)
Ventil ETS6
ETS/KVS
Colibri
Ventile CCMT/CTR
Führungsregler
CAN RJ
CAN RJ
Überhitzungsregler
Superheat controller
EKE 1B - 080G5350
+
18 V
Stromlos geöffnet oder
stromlos geschlossen
EIN/AUS-
Magnetventil
MMIGRS2-Anzeige
CAN RJ
080G0072 (opt.)
MMIMYK
Gateway
CAN RJ
CAN RJ
KoolProg
PC-Tool
C1 NC1
Power
C1 NO1
Relais
Power
(optional)
Alarm
DKRCC.PI.RS0.C5.03 | 5
