Datenblatt

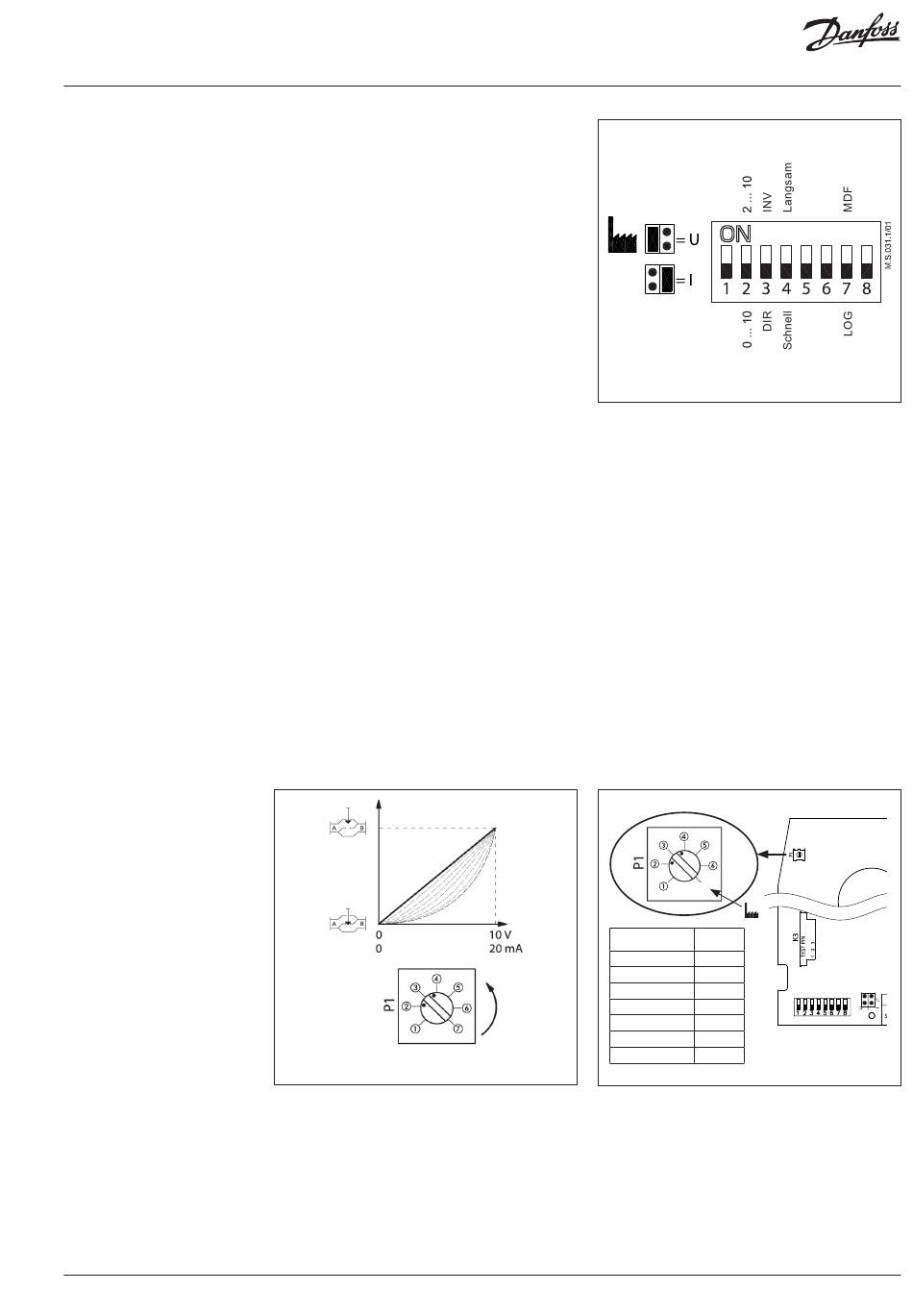

Einstellung der Jumper und
DIP-Schalter
© Danfoss | 2023.08
AME 435 QM
Jumper
• U/I - Wahlschalter für den Eingangssignaltyp
- U-Position: Spannungseingang gewählt
- I-Position: Stromeingang gewählt
DIP-Schalter
Werkseinstellung: Alle Schalter stehen auf OFF.
Eingangssignaltyp „U".
• SW 1: Nicht belegt
• SW 2: Wahlschalter für Eingangssignalbereich
- OFF-Position: Eingangssignal ist im Bereich
von 0 bis 10 V (Spannungseingang) bzw. von
0 bis 20 mA (Stromeingang).
- ON-Position: Eingangssignal ist im Bereich
von 2 bis 10 V (Spannungseingang) bzw. von
4 bis 20 mA (Stromeingang).
• SW 3: Wahlschalter für direkt oder invers
wirkende Funktion
- OFF-Position: Stellantrieb wirkt direkt
(Antriebsstange wird mit zunehmender
Spannung ausgefahren).
- ON-Position: Stellantrieb wirkt
entgegengesetzt (Antriebsstange wird mit
zunehmender Spannung eingefahren).
Im Zusammenspiel mit AB-QM-Ventilen wird
für den Schalter SW 3 die Werkseinstellung
empfohlen, d. h. die Position „OFF".
• SW 4: Stellzeitwahlschalter – schnell/langsam
- OFF-Position: Stellzeit beträgt 7.5 s/mm.
- ON-Position: Stellzeit beträgt 15 s/mm.
• SW 5: Nicht belegt
• SW 6: Nicht belegt
Der Alpha-Knopf auf der Platine befindet sich in der
MDF-Anfangseinstellung (α=1=linear).
Gleichprozentige Ventildurchflussregelung
(SW 7 in ON-Position, MDF eingestellt))
Das Ventil besitzt eine spezielle Ventildurch-
flussregelung (sogenannter Alpha-Wert). Die
Ventilkennlinie lässt sich variabel anpassen, indem
der Alpha-Knopf gegen den Uhrzeigersinn von
α = 1 (linear) auf α = 0,1 gedreht wird.
• SW 7: LOG/MDF - Wahlschalter für logarithmi-
sche oder modifizierte Durchflusscharakteristik
- OFF-Position: ... LOG (a=0,2, Werkseinstellung)
- ON-Position: ....MDF (ab Werk a=1=linear)
Erläuterung
Wenn sich der Schalter SW 7 in der Stellung
„OFF" befindet, ist der Alpha-Knopf deaktiviert.
Das Betätigen des Alpha-Knopfes hat keinen
Einfluss auf den α-Wert (α = 0,2).
Befindet sich der Schalter SW 7 dagegen in
der Stellung „ON", lässt sich der α-Wert durch
Drehen des Alpha-Knopfes verstellen. Die MDF-
Anfangseinstellung des Alpha-Knopfes ist 1, d. h.
die lineare Einstellung ist ausgewählt. Näheres zur
Einstellung des Alpha-Knopfes erfahren Sie unten.
• SW 8: Nicht belegt
α
α
-Schalterposition
-Wert
0,084
0,088
0,111
0,180
0,308
1,000
1,000
Um eine optimale Regelung zu erzielen, wird die
lineare Kennlinie des Systems (Ventil, Stellantrieb,
HEX) benötigt. Diese optimale Regelung lässt sich
anhand des richtigen α-Werts sicherstellen. Der
jeweils passende α-Wert ist von den Temperaturen
des Heiz-/Kühlmediums sowie von der Regeltem-
peratur des erwärmten/gekühlten Mediums ab-
hängig. Die Berechnung des α-Werts erfolgt gemäß
des Technischen Hinweises VNHUA102 (Einstellen
des richtigen α-Werts).
AI139186479600de-000302 | 3
