2 | AI139186479600de-000302
AME 435 QM
Mechanisch

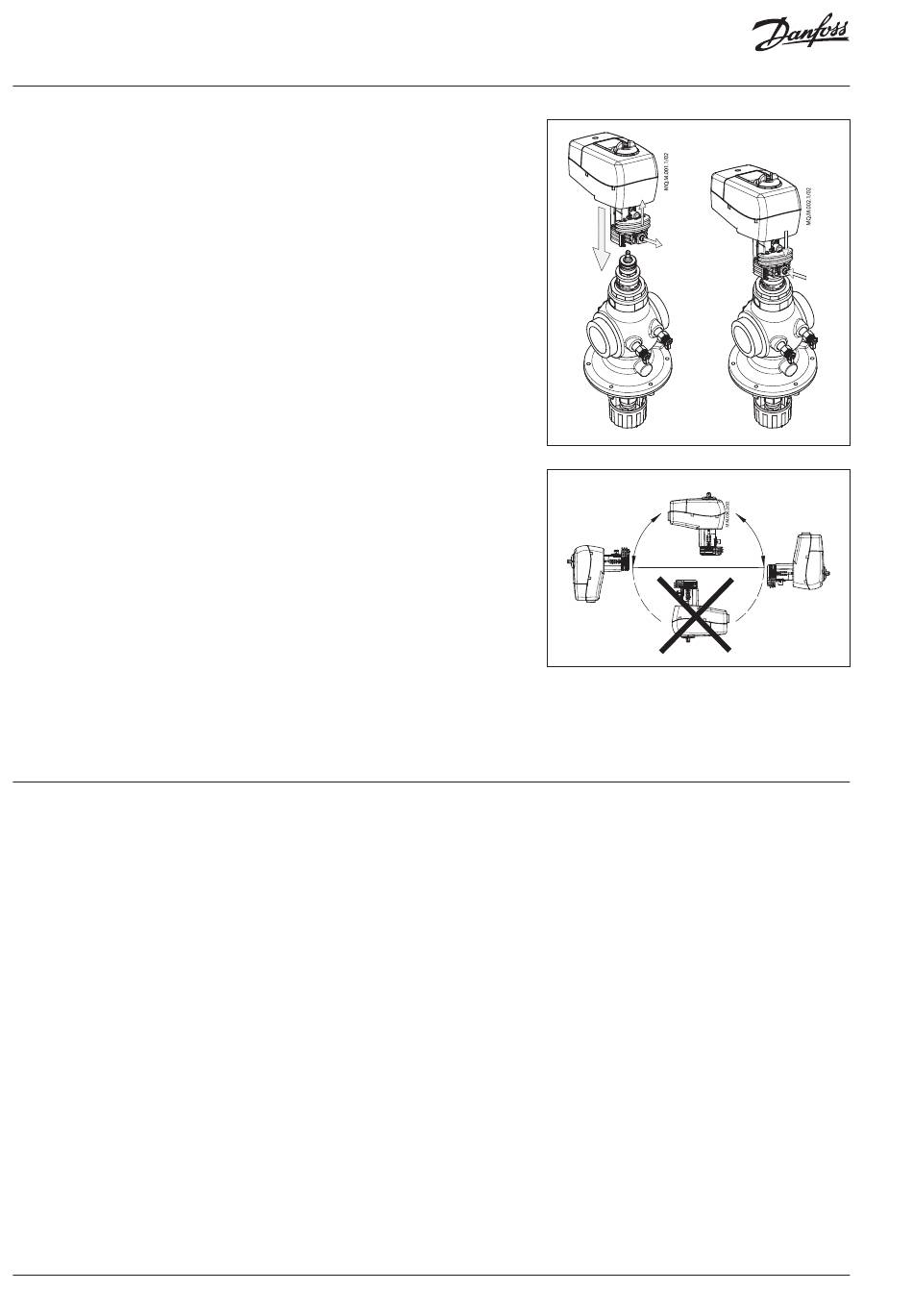

Für die Installation des Stellantriebs am Ventil ist
keinerlei Werkzeug erforderlich. Der Einbau des
Stellantriebs darf nur seitlich (horizontal) oder
nach oben gerichtet erfolgen. Der Einbau mit nach
unten hängendem Stellantrieb ist nicht zulässig!
Der Stellantrieb darf nicht in Umgebungen
mit explosionsfähiger Atmosphäre oder einer
Umgebungstemperatur von unter 0 °C oder über
55 °C installiert werden. Er darf weder Dampf- und
Wasserstrahlen noch austropfender Flüssigkeit
ausgesetzt werden.
Hinweis:
Durch Lösen der Haltevorrichtung kann der
Stellantrieb auf dem Ventil um 360° gedreht werden.
Nach der ordnungsgemäßen Positionierung des
Stellantriebs ist die Halterung wieder festzuziehen.
Elektrisch
Für den Zugang zu den elektrischen Anschlüssen muss
der Gehäusedeckel entfernt werden. Zwei gewindelo-
se Stopfbuchsen (Ø16 und kombiniert Ø16/Ø20) sind
als Kabeldurchführungen vorbereitet. Ab Werk ist eine
Einführung als Gummikabeldurchführung verfügbar
und eine weitere ist zur Öffnung vorbereitet.
Hinweis:
Kabel und Kabeldurchführung dürfen die IP-Einstufung
des Stellantriebs nicht beeinträchtigen und müssen
gewährleisten, dass an den Anschlüssen eine wirksame
Zugentlastung vorhanden ist.
Die ab Werk vorhandene Gummikabeldurchführung
beeinträchtigt zwar nicht die IP-Einstufung, sie verfügt
jedoch nicht über eine ausreichende Zugentlastung
entsprechend der Niederspannungsrichtlinie (LVD).
Es sind die geltenden Normen und Vorschriften zu
beachten.
Die mechanische und elektrische Montage
einschließlich Einstellung der Jumper und
DIP-Schalter sowie alle notwendigen Tests
und Kontrollen sind vorzunehmen:
• Versorgungsspannung einschalten.
Achtung: Der Stellantrieb führt jetzt die
automatische Kalibrierung durch.
• Entsprechendes Regelsignal anlegen und
sicherstellen, dass:
- die SW-7-Einstellung korrekt ist und
- der Stellantrieb das Ventil durch den
gesamten Hub bewegt.
Das Gerät ist jetzt betriebsbereit.
①
③
②
Automatische Kalibrierung
Der Stellantrieb passt den Hub automatisch an
die Ventilendlagen an:
- wenn die Versorgungsspannung erstmalig
angelegt wird oder
- wenn die STAND-BY/RESET-Taste für
5 Sekunden betätigt wird.
Testen der Länge des Ventilhubs
Durch das Schalten von SN an die Klemmen
1 oder 3 kann der Stellantrieb in beide Endlagen
bewegt werden.
⑤
④
