Danfoss AME 435 QM Beschreibung Seite 5

Datenblatt

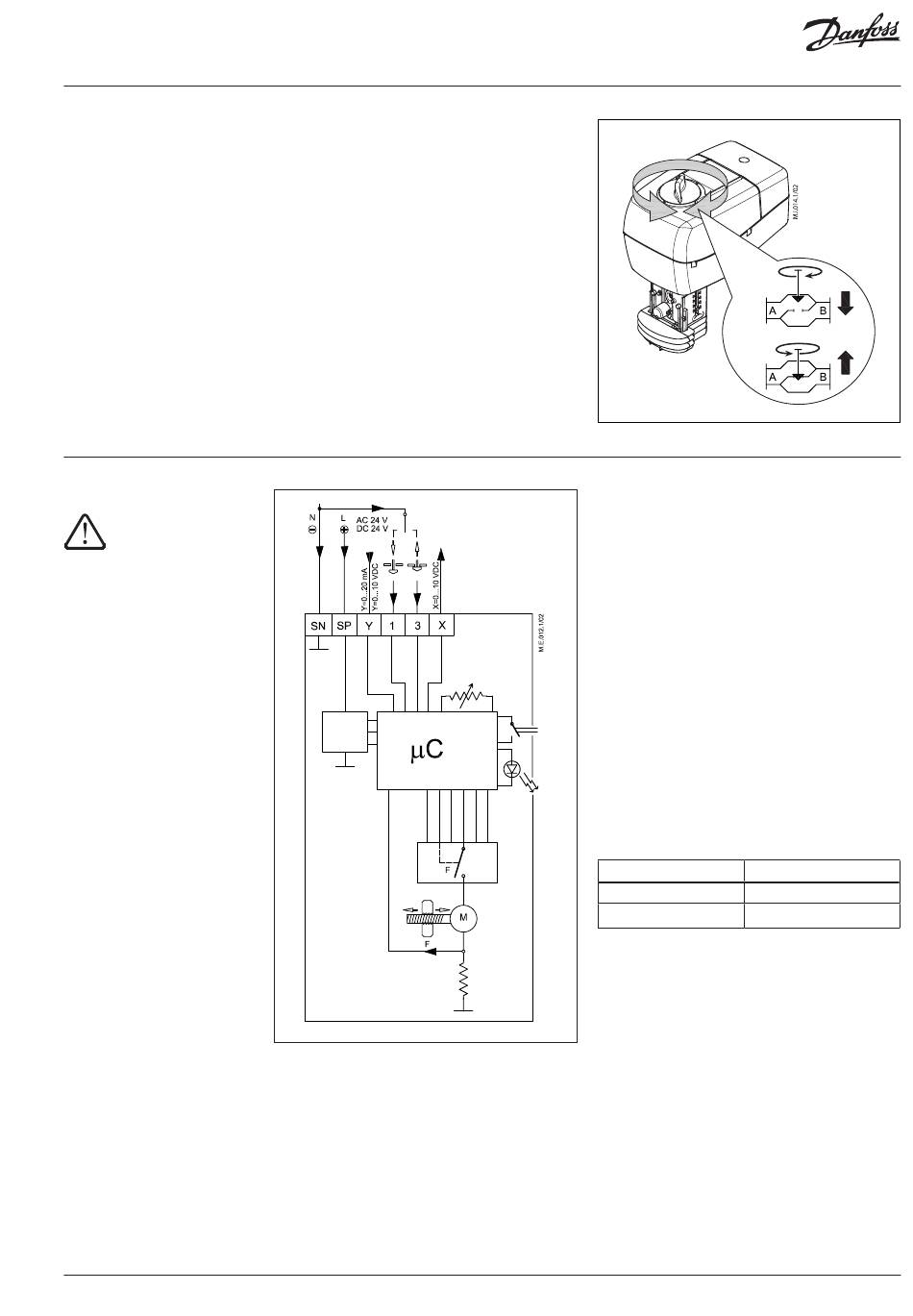

Manueller Betrieb
Verdrahtung
Nur 24 V AC/DC
© Danfoss | 2023.08
AME 435 QM
Der manuelle Betrieb erfolgt über den
Drehregler am Gehäuse des Stellantriebs:
• Versorgungsspannung trennen oder STAND-
BY/RESET-Taste drücken
• Ventilposition mittels Drehregler einstellen
(Drehrichtung beachten)
Nach Beendigung des manuellen Betriebs:
• Erneut Versorgungsspannung anlegen oder
STAND-BY/RESET-Taste drücken
Anmerkung:
Nach einer manuellen Hubverstellung ist das
Steuersignal (X) erst wieder korrekt, wenn der
Stellantrieb seine Endlage erreicht hat.
Span-
nungsver-
sorgung
nach nach
unten
oben
24 V AC/DC ............... Spannungsversorgung
SP
0 V ............................. Neutralleiter
SN
0-10 V DC ................. Eingangssignal
Y
(2-10 V DC)
0-20 mA
(4-20 mA)
0-10 V DC ................. Ausgangssignal
X
(2-10 V DC)
Eingangssignal für Übersteuerung
1, 3
Der Stellantrieb kann in die vollständig geschloss-
ene oder geöffnete Position gefahren werden,
indem SN mit Klemme 1 (schließen) bzw. Klemme
3 (öffnen) verbunden wird. Zum Beispiel verhin-
dert das Anschließen eines Temperaturreglers an
Klemme 3 ein Einfrieren der Anlage, während das
Anschließen des Temperaturreglers an Klemme 1
ein Überhitzen verhindert.
Kabellänge Empfohlener Kabelquerschnitt
0-50 m 0,75 mm
> 50 m 1,5 mm
Wichtig: Der AME 435QM ist nur für eine modu-
lierende Regelung einsetzbar. Für eine 3-Punkt-
Regelung ist der AMV 435 (082H0162/163) zu
verwenden.
AI139186479600de-000302 | 5
