LED-Signalanzeige/
Betriebsarten des
Stellantriebs
4 | AI139186479600de-000302
AME 435 QM
RESET/STAND-BY
LED-Funktionsanzeige

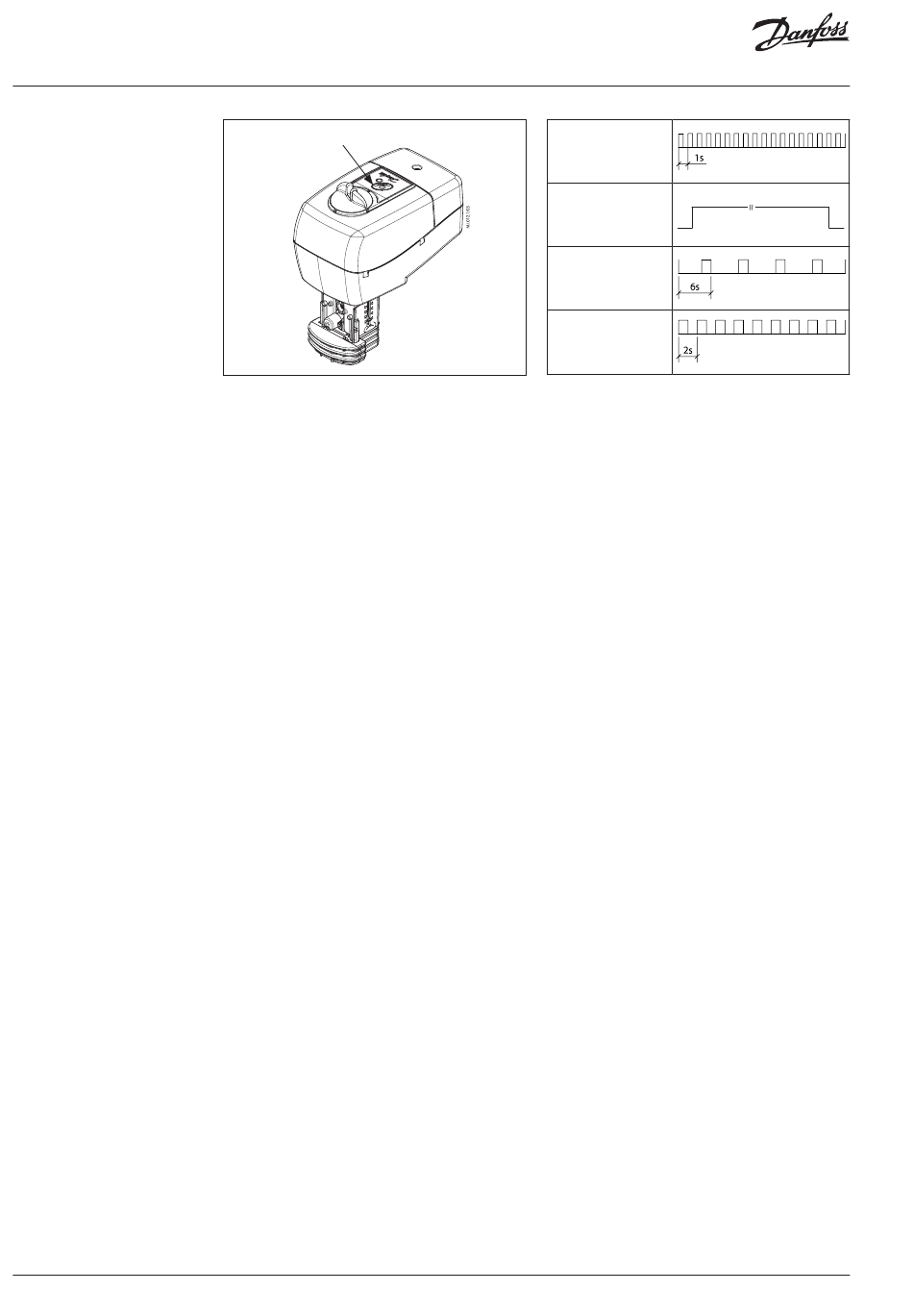

Die zweifarbige (grün/rot) LED-Funktionsanzeige
befindet sich an der Gehäuseabdeckung des
Stellantriebs. Sie zeigt die verschiedenen
Betriebsarten des Stellantriebs an.
Externe Taste
Der Stellantrieb verfügt direkt neben der
LED-Anzeige über eine externe STAND-BY/
RESET-Taste. Durch Drücken dieser Taste werden
diverse Betriebsarten aktiviert:
• Kalibrierungsmodus
Durch Drücken der STAND-BY/RESET-Taste
für 5 Sekunden startet der Stellantrieb den
Kalibriervorgang:
Während der Kalibrierung, die mit dem
Ausfahren der Antriebsstange beginnt, blinkt
die zweifarbige LED jede Sekunde grün.
Nach Erkennung der maximalen Stellkraft
(an der Ventilendlage) fährt der Stellantrieb
die Antriebsstange ein, bis erneut die maxi-
male Stellkraft erkannt ist (an der anderen
Ventilendlage). Der Stellantrieb wechselt dann
in den normalen Betrieb und reagiert auf das
Steuersignal.
• Positionierungsmodus
Blinkende grüne LED:
Kalibrierungsmodus
(LED blinkt jede
Sekunde)
Dauerhaft leuchtende
grüne LED:
Positionierungsmodus
Blinkende grüne LED:
Normaler Betrieb (LED
blinkt alle 6 Sekunden)
Blinkende rote LED:
STAND-BY-Betrieb
(LED blinkt alle
2 Sekunden)
Die zweifarbige LED leuchtet während der
Positionierung des Stellantriebs entsprechend
dem Steuersignal dauerhaft grün.
• Normaler Betrieb
Nach Abschluss der Positionierung blinkt die
LED alle 6 Sekunden grün.
• STAND-BY-Modus
Durch Betätigen der STAND-BY/RESET-Taste
wechselt der Stellantrieb in den STAND-BY-
Modus. In dieser Betriebsart verharrt der
Stellantrieb in der aktuellen Position und
reagiert nicht auf ein etwaiges Steuersignal.
Dieser Modus eignet sich für den manuel-
len Betrieb während der Inbetriebnahme
anderer Anlagenkomponenten oder zu
Wartungszwecken.
Die zweifarbige LED blinkt alle 2 Sekunden rot.
Durch erneutes Betätigen der STAND-BY/
RESET-Taste kehrt der Stellantrieb in den
normalen Betrieb zurück.
