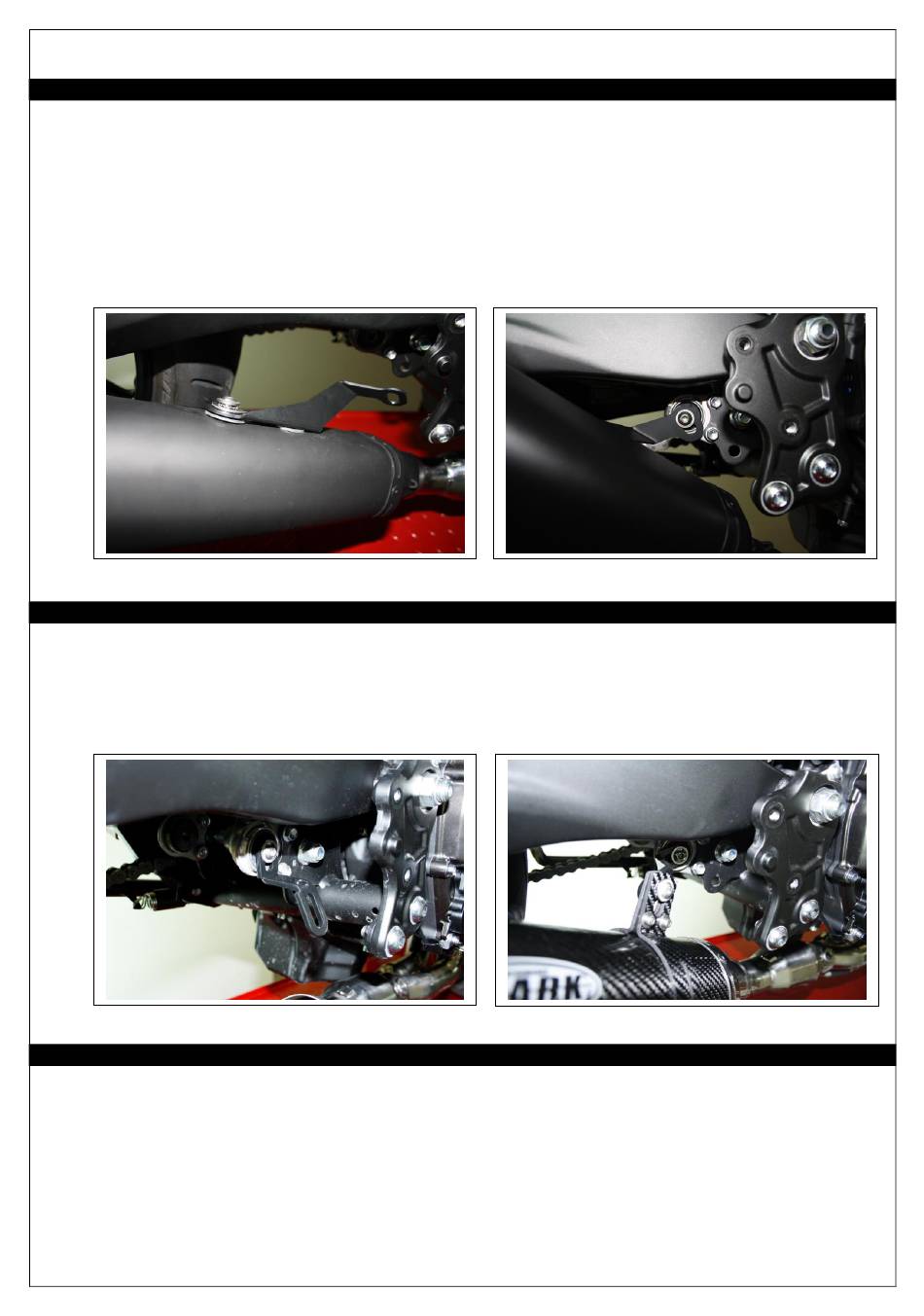

Montage Endschalldämpfer mit Halter (SHARK SRC 4, DSX-7 und DSX-10)
1. Montieren Sie nun den Halter Nr. 306 auf der Rückseite des Endschalldämpfers, die große Gummi-U-
Scheibe wird hierbei zwischen Endschalldämpfer und Halter montiert. Die U-Scheibe und
Zahnscheibe wird zwischen Halter und Schraubenkopf gelegt. Schieben Sie den Endschalldämpfer
auf den Anschluss des 2-1 Sammlers.
2. Drehen Sie dann den Schalldämpfer gegen den Uhrzeigersinn, bis der Halter an der Aufnahme des
Original-Schalldämpfers anliegt und befestigen Sie diesen locker mittels der mitgelieferten M8
Schraube und Mutter.
Montage Endschalldämpfer mit Schelle (SHARK Street-GP und HURRIC Supersport)
1. Montieren Sie zuerst locker den Z-förmigen Halter an der Aufnahme für den Original-Schalldämpfer.
2. Schieben Sie dann die Schelle vorsichtig über den Endschalldämpfer, richten Sie Schelle und Z-
Halter entsprechend zueinander aus und verschrauben Sie die Schelle am Z-Halter.
Endmontage
1. Überprüfen Sie nun nochmals den kompletten Verlauf, die korrekte Positionierung der Auspuffanlage
und die Schräglagenfreiheit.
2. Hängen Sie dann die zwei kurzen Federn zwischen Endschalldämpfer und 2-1 Sammler ein und
ziehen Sie von hinten nach vorne Schritt für Schritt alle Schrauben fest. Verlegen Sie nun wieder das
Lambdasondenkabel nach oben, klemmen den Stecker wieder an und montieren Sie zuletzt die
Fußrastenanlage und das Rahmencover (siehe Bilder nachfolgend).
Seite 4
