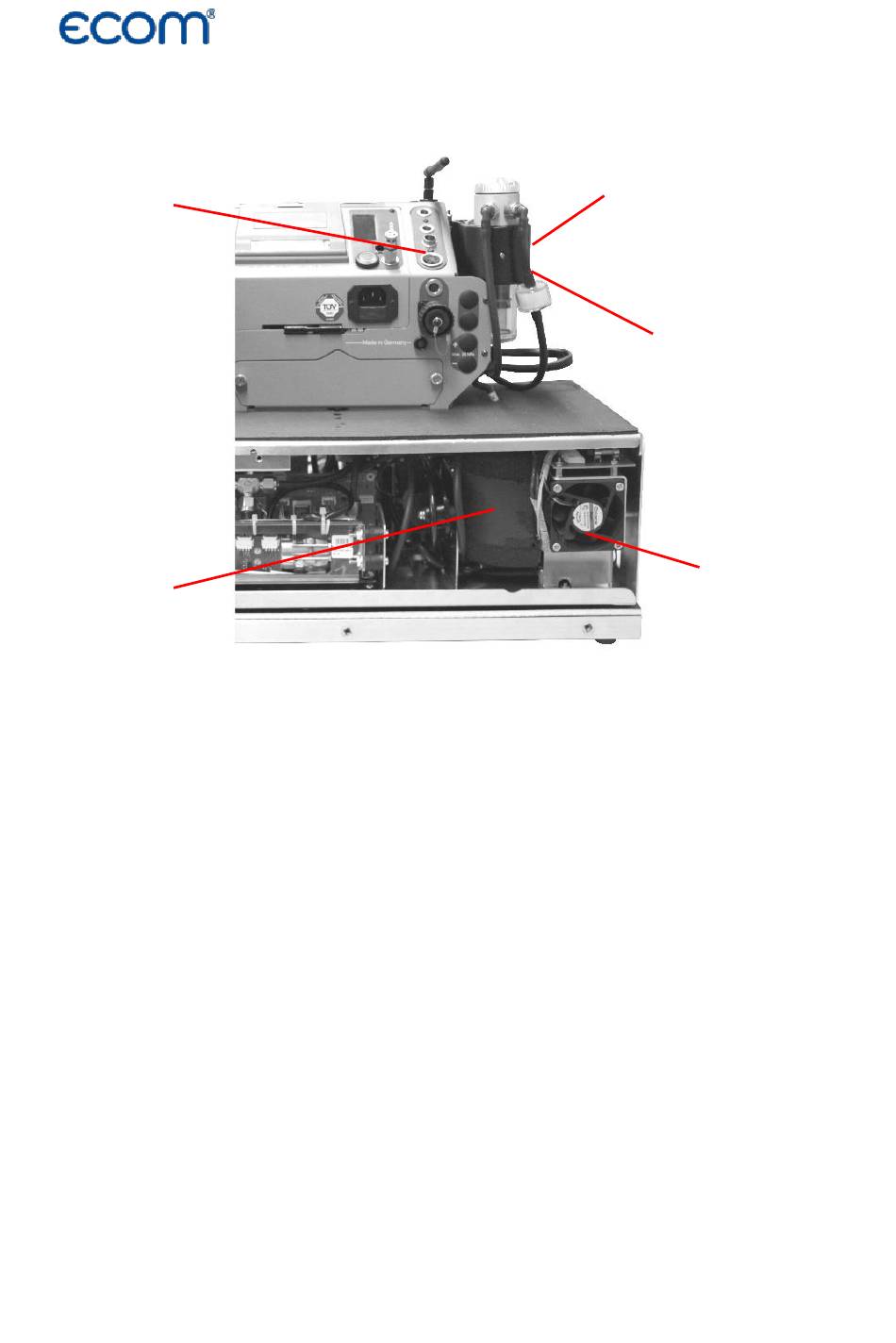

3. 2-stufiger Peltierkühler
Peltier-
Gasein-
kühler 1
gang
Lüfter 1
Lüfter 2
Peltier-
kühler 2
Im 2-stufigen Peltierkühler wird Abgas mit einer Temperatur oberhalb
des Wasserdampftaupunktes über einen Metallkörper mit guten
Wärmeleiteigenschaften geführt. Das Gas gibt seine Wärme an die-
sen Metallkörper ab. Ein von einem Gleichstrom durchflossenes
Peltierelement (Halbleiter-Kühlelement) ist thermisch mit diesem
sowie einem zweiten, mit Kühlrippen und Lüftungsschlitzen versehe-
nen Metallkörper verbunden. Der Stromfluss durch das Peltierele-
ment erzeugt einen Wärmeübergang von warm nach kalt, entzieht
dem vom Gas durchströmten Metallkörper die Wärme und gibt sie an
den äußeren Kühlkörper ab. Diese Wärme wird durch Zwangsbelüf-
tung an die Umgebungsluft abtransportiert.
Das durch den Wärmeverlust des Gases entstehende Kondensat
tropft in ein Auffanggefäß und wird von dort durch eine permanent
arbeitende Schlauchpumpe abgepumpt. Die Saugwirkung der Gas-
förderpumpe verhindert eine ausreichende Verweilzeit des Gases
mit dem Kondensat, so dass Auswaschreaktionen (NO
+H
O >
2
2
H
NO
) nicht stattfinden können. Das Gas besitzt am Ausgang des
2
3
Kühlers eine Temperatur von ca. 4 °C mit einer relativen Sättigung
von nahezu 100 % rel. Feuchte (entspricht einem Wasserdampfan-
teil < 7 g/m
).
3
