5. Zweistufige Druckschalter ...-307, ...-217

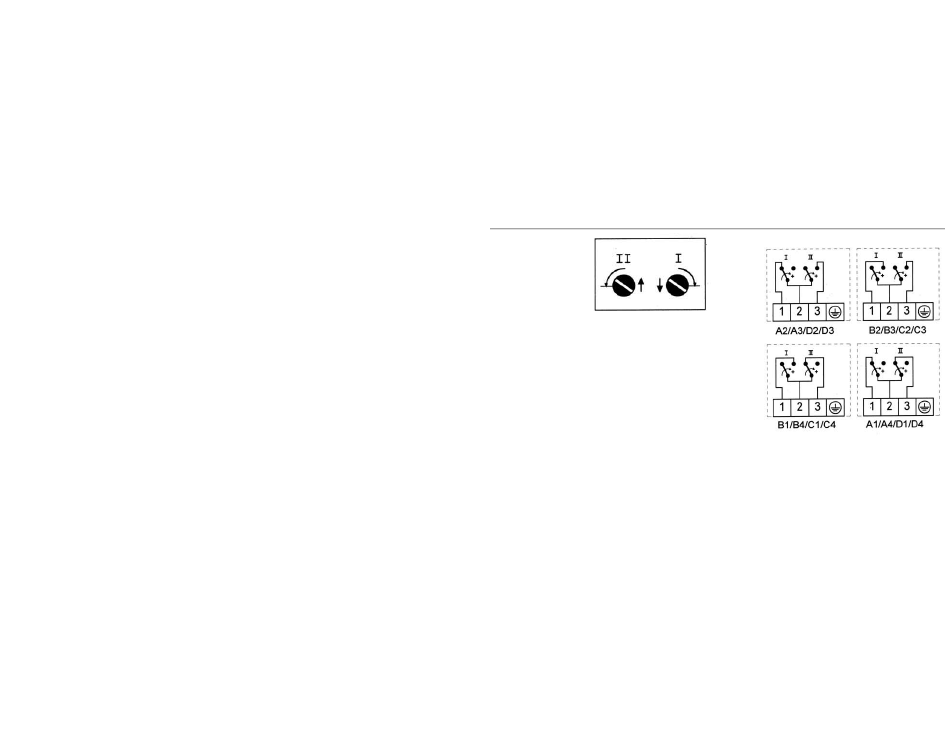

Abb. 14. Stellräder
Rechtsdrehung am Stellrad I
– niedriger Schaltpunkt an Mikroschalter I
Linksdrehung am Stellrad II
– höherer Schaltpunkt an Mikroschalter II
Die Stellräder I und II haben einen
internen Anschlag, damit die Mikro-
schalter nicht über den wirksamen Be-
reich hinaus verstellt werden können.
26
Anschlußpläne ...-217
Abb. 15. Anschlußpläne ...-217
Bitte unbedingt Aufkleber neben dem
Steckanschluß am Druckschalter
beachten.
