3. Druckschalter mit mech. Verriegelung des Schaltzustands
3.
Druckschalter mit mech.
Verriegelung des Schalt-
zustands

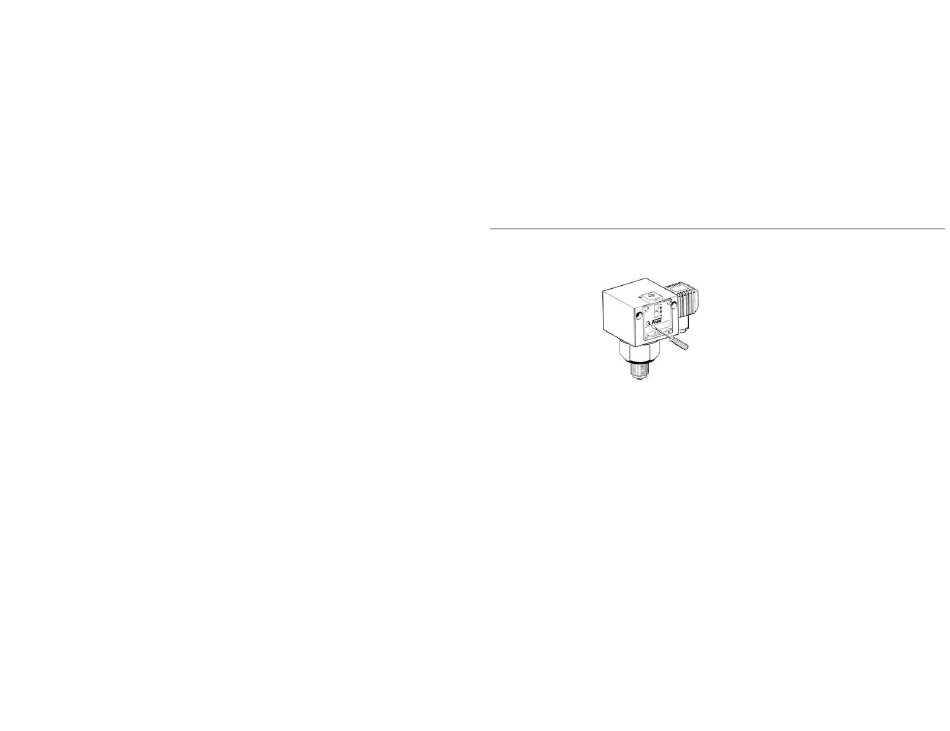

Abb. 10. Mechanische Verriegelung
Maximaldruckschalter ABC*...-205
Minimaldruckschalter ABC*...-206
Anstelle des Mikroschalters mit selbst-
tätiger Rückstellung ist in den Begrenzern
ein "bistabiler" Mikroschalter eingebaut.
Erreicht der Druck den an der Skala
eingestellten Wert, schaltet der Mikro-
schalter um und bleibt in dieser Stellung.
20
Die Sperre ist durch Eindrücken der
Entriegelungstaste (an der Skalenseite
des Schaltgeräts durch roten Punkt
gekennzeichnet) wieder zu lösen. Die
Entriegelung kann erst dann erfolgen,
wenn der Druck um einen bestimmten
Betrag abgesenkt (ABC*...-205) oder
angehoben (ABC*...-206) wurde. Je nach
Ausführung kann die Verriegelung bei
steigendem Wert (ABC*...-205) oder bei
fallendem Wert (ABC*...-206) wirksam
sein.
*steht für DCM, DNM, DNS, VCM, VNM,
VNS, DDCM
MU2B-0238GE51 R0220F
