BEDIENUNG

Bedienung

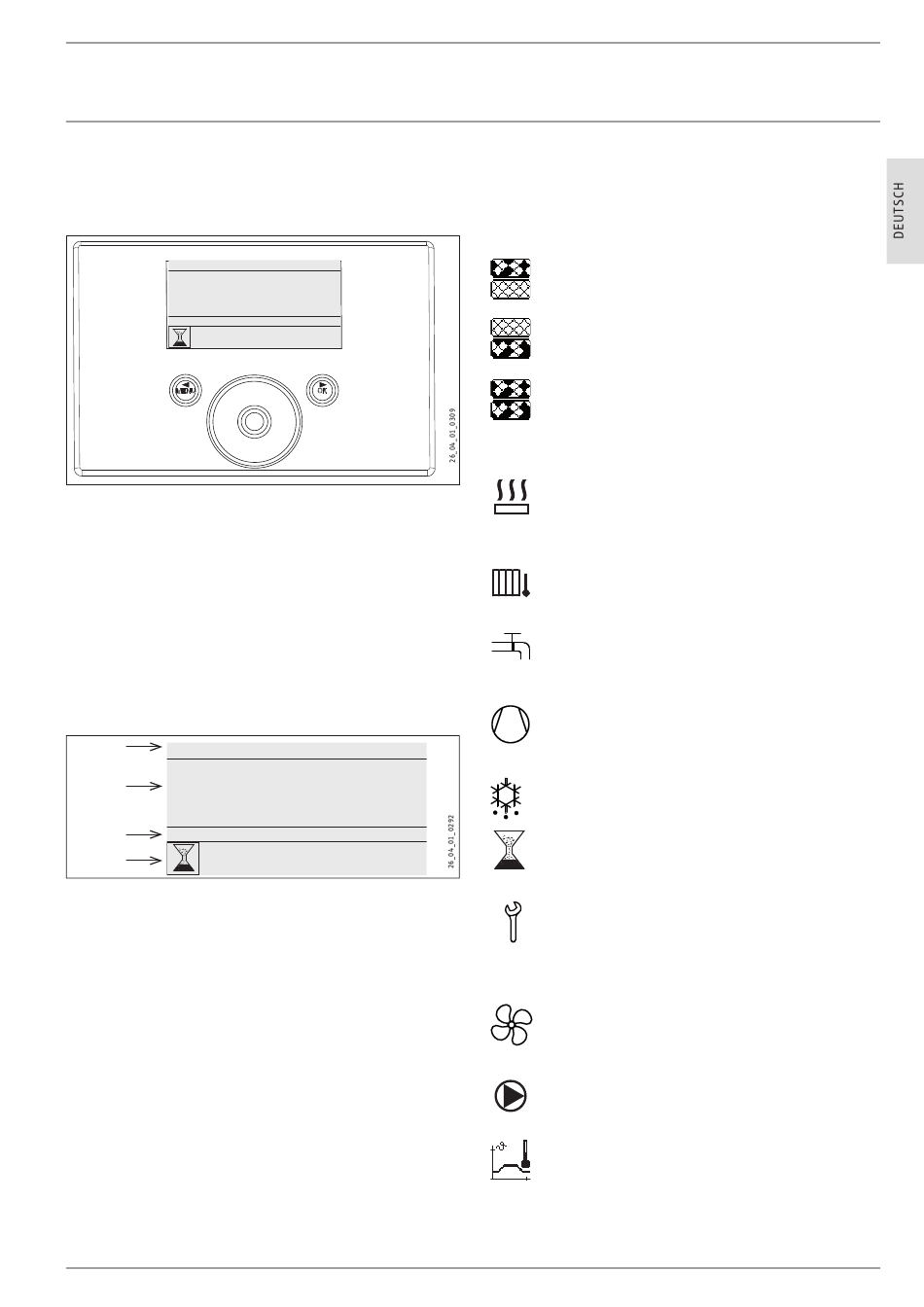

4. Bedienung
4.1

Bedienelemente

Mittwoch 12.JUN 13
AUsseNteMperAtUr
ww-teMperAtUr
VorlAUfteMp
tAgbetrieb
Sie können mit dem Bedienteil Parameter verändern und Infor-
mationen über den Betrieb des Gerätes erhalten. Die Regelung
des Gerätes funktioniert auch bei nicht angeschlossenem oder
defektem Bedienteil. Das Bedienteil besteht aus dem Bedienkreis,
zwei Tastfeldern und oberhalb davon einer Anzeige. Die Anzeige
zeigt Ihnen den aktuellen Gerätezustand, gibt Meldungen und Hin-
weise. Die Funktionen des Bedienteils sind über einen Menübaum
zu erreichen. Eine grafische Darstellung mittels Flussdiagrammen
(siehe „Bedienung / Übersicht Menü") gibt Ihnen einen Überblick
über den Menübaum. Mit dem Bedienkreis können Sie sich durch
die Menüstruktur bewegen und Werte verändern.
4.1.1 Anzeige
1
Mittwoch 12.JUN 13
AUsseNteMperAtUr
2
ww-teMperAtUr
VorlAUfteMp
3
tAgbetrieb
4
1 Datum und Uhrzeit
2 Favoriten
3 Betriebsart
4 Symbole für Gerätezustand
Das Startbild ist mit horizontalen Linien in vier Teilbereiche un-
terteilt. Oben finden Sie die Uhrzeit und das Datum. Im Feld dar-
unter werden Ihre Favoriten angezeigt. Bis zu drei Parameter des
Gerätes können Sie hier ständig ablesen (siehe Kapitel „Favori-
ten"). Wenn Sie sich im Menü befinden, entfällt die Anzeige der
Favoriten. Der dritte Teilbereich informiert Sie über die aktuelle
Betriebsart und dient zum Ansteuern weiterer Funktionen wie
Schnellzugriff, Reinigungssperre. Im vierten Teilbereich, am un-
teren Rand der Anzeige, geben Bildsymbole Informationen über
den aktuellen Anlagenzustand.
Den Kontrastwert der Anzeige und die Sprache der Displaytexte
inbetriebnahme
können Sie im Menü
www.stiebel-eltron.com
10:23 Uhr
27,0 °c
35,0 °c
28,0 °c
10:23 Uhr
27,0 °c
35,0 °c
28,0 °c
einstellen.
4.2

Bildsymbole im Anzeigefeld

Am unteren Rand des Anzeigefelds geben Symbole Auskunft über
den aktuellen Betriebszustand des Gerätes. Es können bis zu acht
Symbole gleichzeitig angezeigt werden.
Filterwechsel oben:
Der Abluftfilter ist verschmutzt. Bitte wechseln Sie den
Abluftfilter aus.
Filterwechsel unten:
Der Zuluftfilter ist verschmutzt. Bitte wechseln Sie den
Zuluftfilter aus.
Filterwechsel oben und unten:
Die Filterwechselintervalle des Abluftfilters und des Zu-
luftfilters sind abgelaufen oder die Filter sind vorzeitig
verschmutzt. Bitte wechseln Sie den Abluftfilter und den
Zuluftfilter aus.
Elektrische Not-/Zusatzheizung:
Die elektrische Not-/Zusatzheizung hat sich eingeschaltet.
Dies geschieht zum Beispiel, wenn die Außentemperatur
den Bivalenzpunkt unterschritten hat.
Heizen:
Das Symbol Heizen wird angezeigt, wenn sich das Gerät
im Heizmodus befindet.
Warmwasserbereitung:
Sie erkennen an diesem Symbol, dass das Gerät Warm-
wasser bereitet.
Verdichter:
Das Verdichtersymbol signalisiert, dass der Verdichter
läuft.
Abtauen Verdampfer: Der Verdampfer befindet sich im
Abtauvorgang.
Schaltprogramm aktiv:
Ist ein Schaltprogramm aktiv, wird dieses Symbol an-
gezeigt.
Service:
Ein Serviceeinsatz ist erforderlich. Bitte setzen Sie sich
mit Ihrem Fachhandwerker in Verbindung. Weitere In-
formationen finden Sie im Kapitel „Bedienung / Fehler-
meldung".
Lüftungsstufe:
Das Gerät wird für einen befristeten Zeitraum mit einer
veränderten Lüftungsstufe betrieben.
Heizkreispumpe:
Bei laufender Heizkreispumpe wird das Pumpensymbol
angezeigt.
Aufheizen:
Dieses Symbol wird angezeigt, während das Trockenheiz-
programm läuft.
LWZ 304 Integral / LWZ 304-404 trend | 5
