Produktbeschreibung
3.6 Produktübersicht
1
2

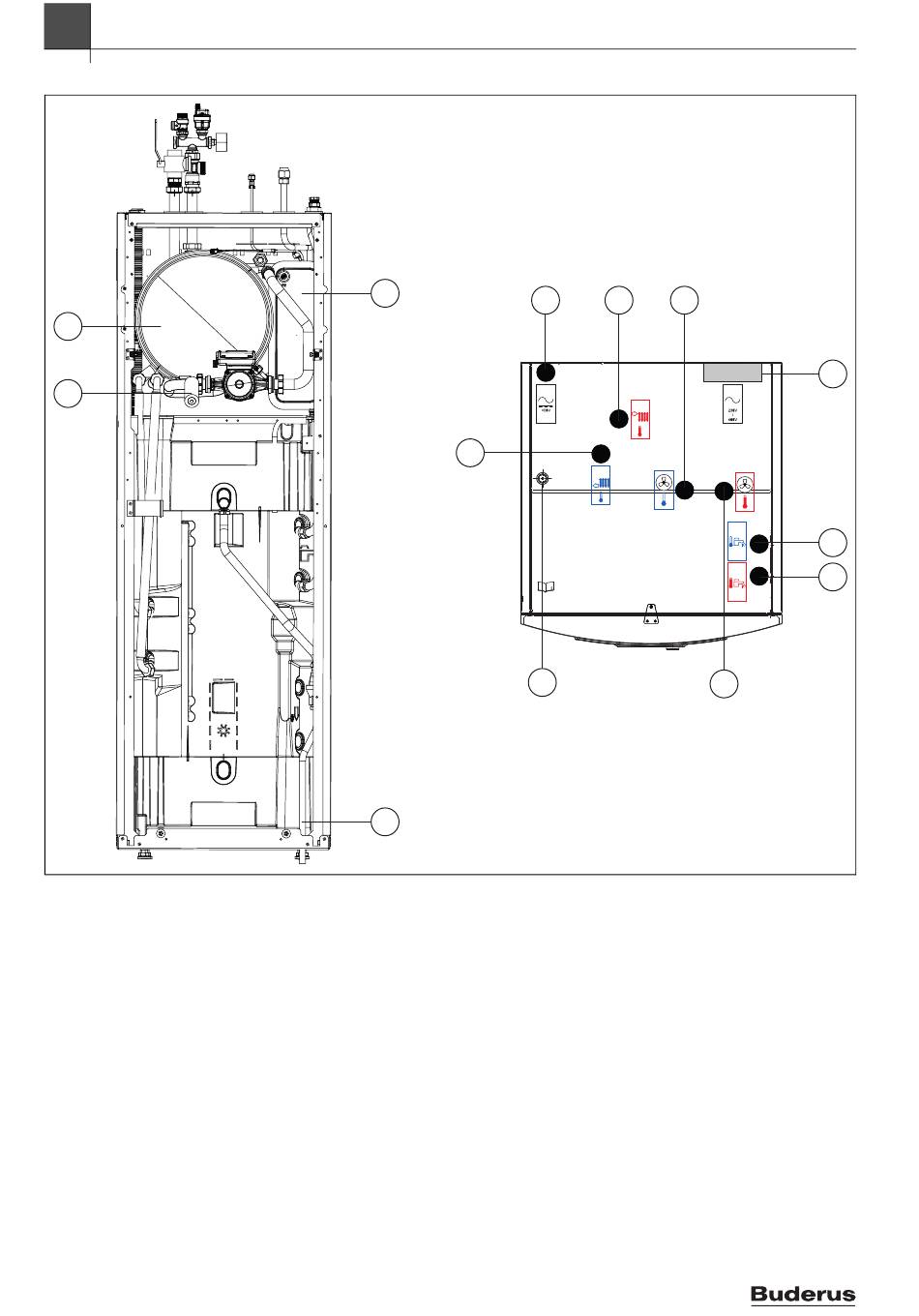

Bild 3 Produktübersicht, Ansicht von vorn und oben
[1] Ausdehnungsgefäß
[2] Füll- und Entleerhahn VA0
[3] Plate heat exchanger
[4] Ablassschlauch
[5] Rücklauf aus der Heizungsanlage
[6] Kabeldurchführung für CAN-BUS, Fühler und Signalkreiskabel
(<50 V)
[7] Vorlauf zum Heizsystem
[8] Kältemittel zur Außeneinheit (flüssig)
[9] Kabelkanal für Stromkreiskabel (230 V/400 V)
[10] Trinkwasseranschluss (kalt)
[11] Anschluss Warmwasser (WW)
[12] Kältemittelzulauf von der Außeneinheit (Gas)
[13] Kabeldurchführung für MX300 (Zubehör)
8
3
6
5
13
4
Logatherm WLW 166i – 6721838048 (2023/08)
7 8
12
0010036191-001
9
10
11
