11.3.4 System mit integriertem Zuheizer, Warmwasser und Heizkreis mit oder Mischventil und mit Bypass

HMC310 HC100
1 1
400V AC
WLW166 HE T

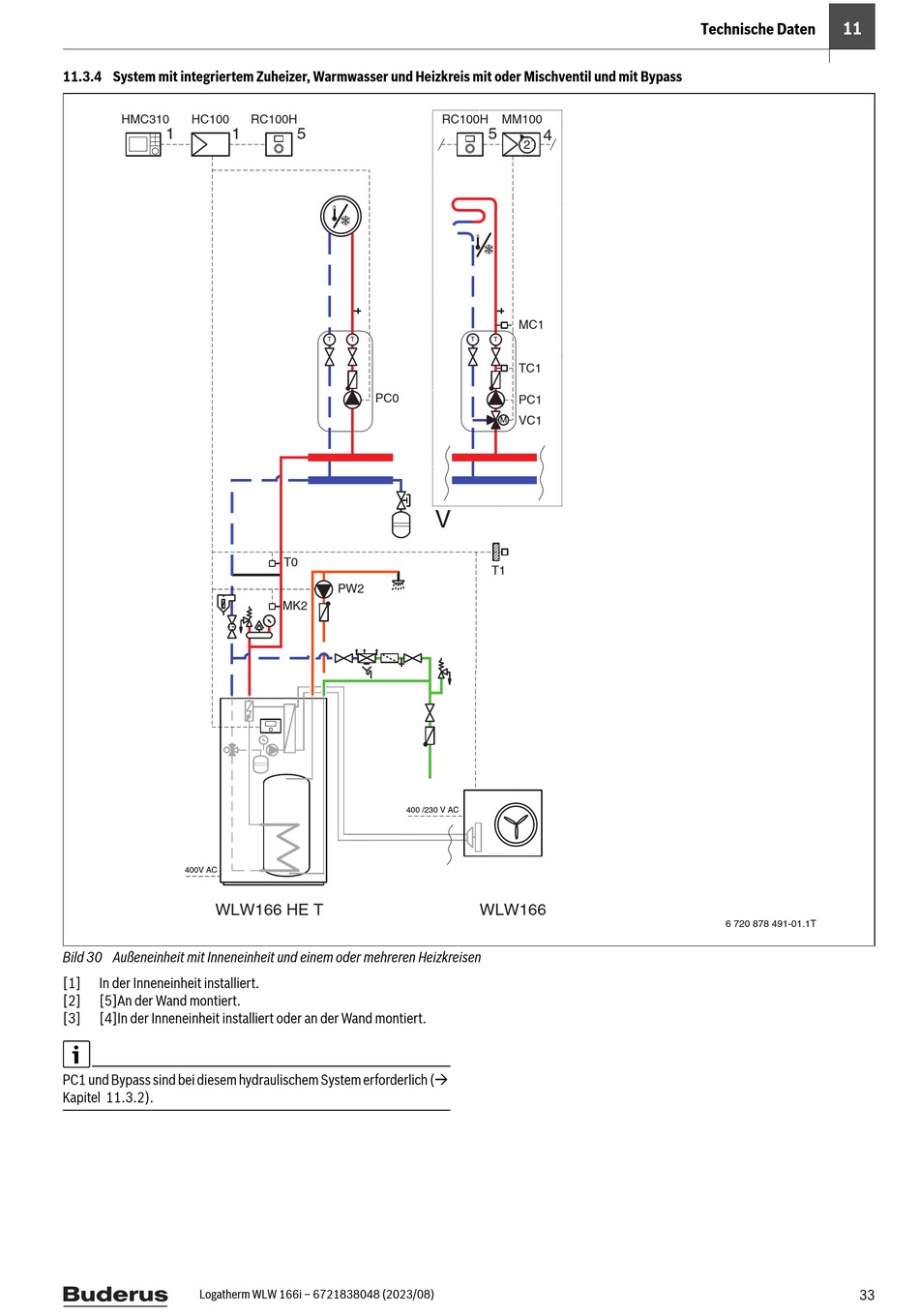

Bild 30 Außeneinheit mit Inneneinheit und einem oder mehreren Heizkreisen
[1] In der Inneneinheit installiert.
[2] [5]An der Wand montiert.
[3] [4]In der Inneneinheit installiert oder an der Wand montiert.
PC1 und Bypass sind bei diesem hydraulischem System erforderlich (
Kapitel 11.3.2).
Logatherm WLW 166i – 6721838048 (2023/08)
RC100H
5
T T
PC0
T0
PW2
MK2
400 /230 V AC
RC100H MM100
5
4
2
MC1
T T
TC1
PC1
M VC1
V
T1
WLW166
11
Technische Daten
6 720 878 491-01.1T
