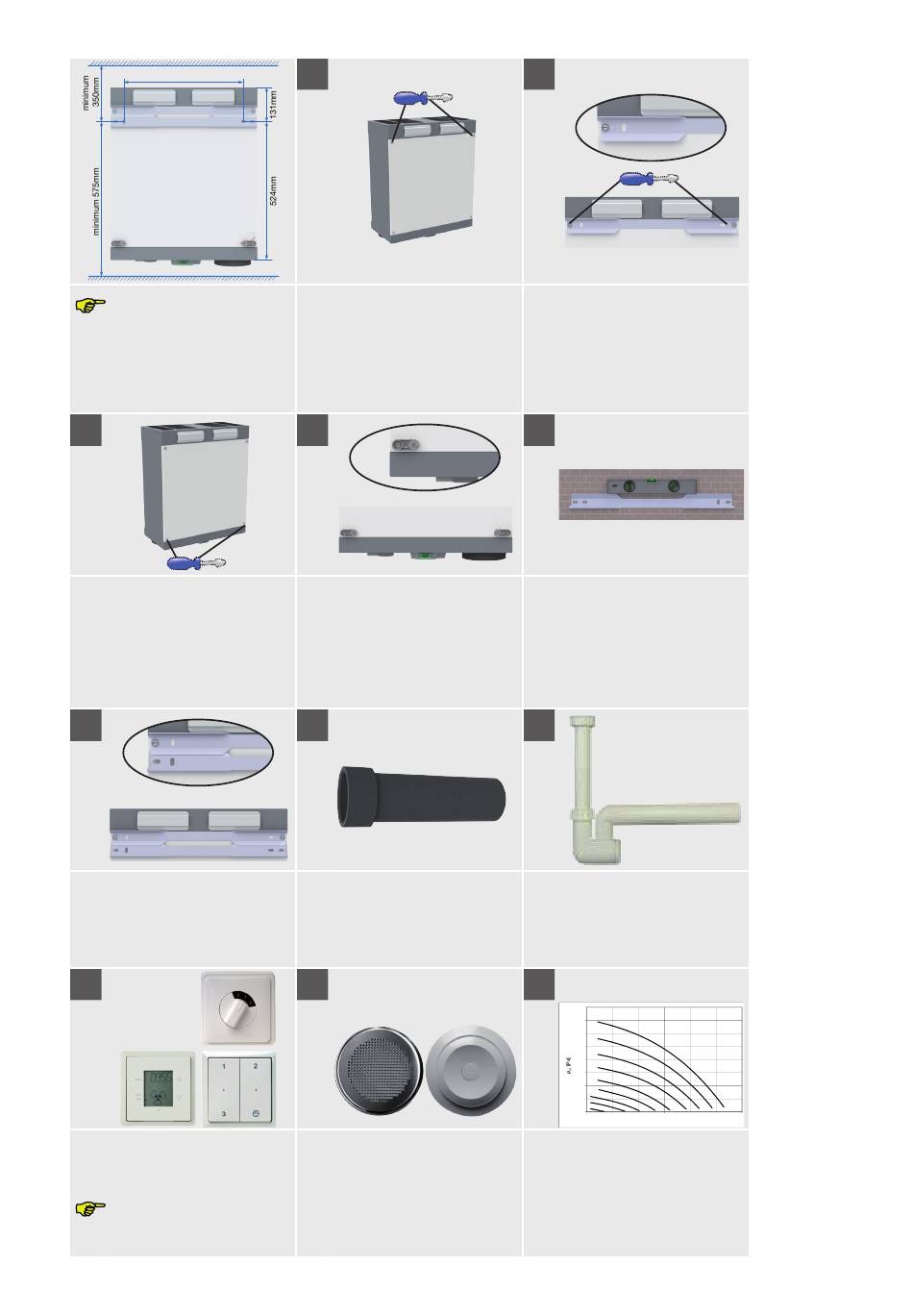

5.2 Montaggio a parete, standard
450mm
Montare l'unità su una parete
con massa minima di 200 kg/m 2 .
L'altezza dichiarata è indicativa e dipende
dal tipo di condotti dell'aria e di scarico
condensa scelti.
3
Rimuovere le 2 viti inferiori dalla parte
posteriore.
6
Appendere l'unità alla parete nella staffa
di montaggio.
9
Esempio
interruttore/i
Collegare l'interruttore o gli interruttori
necessari come descritto nel relativo
manuale interruttore.
Per il ComfoSense consigliamo
di usare il connettore posto più
avanti.
1
Rimuovere le 2 viti superiori dalla parte
posteriore.
Se non c'è display in dotazione:
utilizzare l'adesivo che indica la direzione
del flusso d'aria posto in alto sull'unità
per stabilire qual è la parte posteriore.
4
Utilizzare le viti rimosse per fissare 2
dei distanziatori forniti in dotazione con
l'unità.
7
Esempio condotto
dell'aria
Allacciare i condotti dell'aria all'unità
come descritto nella sezione sul
montaggio dei condotti dell'aria.
10
Esempio valvola
Esempio griglia
Inserire le valvole e/o le griglie come
descritto nella sezione sul montaggio
delle valvole e/o delle griglie.
2
Utilizzare le viti rimosse per fissare 1 delle
staffe di montaggio fornite in dotazione
con l'unità.
■ Posizionare la parte piatta della staffa
di montaggio contro l'unità;
■ Posizionare la parte in pendenza della
staffa di montaggio verso il basso;
5
Montare la seconda staffa al muro,
verificando che sia orizzontale.
■ Posizionare la parte piatta della staffa
di montaggio contro la parete;
■ Posizionare la parte in pendenza della
staffa di montaggio verso l'alto;
8
Esempio sifone
Collegare il sifone alla parte inferiore
dell'unità come descritto nella sezione sul
montaggio dello scarico condensa.
11
Esempio grafico
400
350
100%
300
90%
250
80%
200
70%
150
60%
100
50%
40%
50
30%
15%
0
0
50
100
150
200
Qv [m
3
/h]
Programmare i volumi di flusso d'aria e i
valori di ritardo necessari come descritto
nel manuale di assistenza tecnica.
Compilare il rapporto di installazione.
250
300
IT- 13
