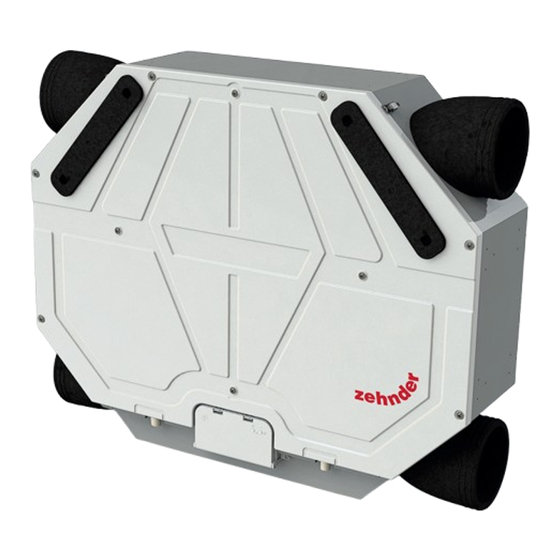

Zehnder ComfoAir Flex Benutzerhandbuch
Verwandte Anleitungen für Zehnder ComfoAir Flex
Inhaltszusammenfassung für Zehnder ComfoAir Flex
- Seite 1 Decorative radiators Comfortable indoor ventilation Heating and cooling ceiling systems Clean air solutions Zehnder ComfoAir Flex Manuale per l’utente Benutzerhandbuch...
- Seite 28 Alle Rechte vorbehalten. Dieses Handbuch wurde sehr sorgfältig zusammengestellt, Zehnder übernimmt aber keine Haftung für Schäden, Fehler in diesem Handbuch oder für die Folgen einer falschen Auslegung dieses Handbuchs. Im Falle von Streitigkeiten ist die englische Fassung dieser Anweisungen bindend.
- Seite 29 3.3 Anzeigen (LEDs) .................................46 3.3.1 Ventilatorstufe ..............................46 3.3.2 Verbindungen..............................46 3.3.3 Filter ................................. 47 3.3.4 Anfahrmodus ..............................47 3.3.5 RF-Kopplung ..............................48 3.3.6 Fehler ................................48 3.4 Verbindung zur Zehnder ComfoControl-App ........................49 Wartungsverfahren ................................53 4.1 Austausch der Filter ..............................53 DE - 29...
-
Seite 30: Vorwort
Luft von draußen ersetzt. Deshalb optimalen Betrieb des ComfoAir Flex. ist die Lüftung ein integraler Bestandteil einer Zehnder ComfoAir Flex wird im Folgenden als jeden Immobilie. Zehnder ComfoAir Flex ist ein das „Gerät“ bezeichnet. Weil das Gerät stetig kontrolliertes Lüftungssystem, das den Luftstrom im weiterentwickelt und verbessert wird, kann Ihr Gerät... -
Seite 31: Reinigung Und Benutzerwartung Dürfen
Bedienung von ComfoAir Flex ■ Das ComfoAir Flex darf nur bedient Überprüfen Sie das Typenschild, um sicherzustellen, dass Sie das richtige Gerät werden, wenn es gemäß den Anweisungen erhalten haben. der Installationsanleitung montiert wurde. ■ Öffnen Sie das Gehäuse nicht. Der Typenschild Monteur sorgt dafür, dass sich alle Teile,... -
Seite 32: Einführung Und Sicherheit
Einführung und Sicherheit 1.2 Sicherheit Einleitung Lesen Sie vor der ersten Inbetriebnahme des Beim Gerät handelt es sich um ein kontrolliertes Gerätes sorgfältig alle Sicherheitshinweise durch, um Lüftungssystem mit Wärmerückgewinnung für eine sicherzustellen, dass Sie das Gerät auf sichere und energieeffiziente Lüftung in Gebäuden. -
Seite 33: Beschreibung
Beschreibung Überblick über das Gerät Position Teil Gerät Filterdeckel für einen einfachen Zugriff auf die Filter (2 Stk.) Filter für die Luftreinigung (2 Stk.) Frontabdeckung Benutzerschnittstelle DE - 33... -
Seite 34: Maßzeichnung
2.2 Maßzeichnung Position 1 Position 2 34 - DE... -
Seite 35: Benutzerschnittstelle
2.3 Benutzerschnittstelle Position Teil Gerät Benutzerschnittstelle mit Kontrollleuchten und Tasten Zehnder ComfoControl-App Externe Schalter und Sensoren DE - 35... -
Seite 36: Verfügbare Betriebsgeräte
Messung von Temperatur, relativer Luftfeuchtigkeit oder sonstigen Bedingungen. Bild Bezeichnung Funktion Zehnder ComfoSwitch C 55 Für die grundlegende ferngesteuerte manuelle und automatische Steuerung des Gerätes. Die automatische Steuerung basiert auf den Einstellungen des Gerätes. Kabelgebundene Steuerung. Zehnder ComfoSwitch C 67 Für die grundlegende ferngesteuerte manuelle und automatische Steuerung des Gerätes. -
Seite 37: Optionale Ergänzungen
Der Monteur kann mehrere Geräte mit dem Gerät kombinieren und so die Einsatzmöglichkeiten erweitern. Bild Bezeichnung Funktion Zehnder ComfoConnect LAN C Bietet LAN-Verbindungsoptionen für Fernsteuerung mit der Zehnder ComfoControl-App. Zehnder RF-Repeater Erhöht die Reichweite der drahtlosen Geräte. DE - 37... -
Seite 38: Menüstruktur
2.6 Menüstruktur Startbildschirm Lüftung STARTSEITE STARTSEITE ANWENDUNGEN ZEITPROGRAMM FILTER GERÄTESTATUS ZURÜCKSETZEN Party Timer Zehnder Shop Anwendungen zurücksetzen (außer Zeitprogramm) Lüftung Filter tauschen Anwendungen inkl. Zeitprogramm zurücksetzen Abwesend Auf Monteureinstellungen zurücksetzen Temperaturprofil Bypass Komfortregelung Temperaturprofil Einheiten Jahreszeiterkennung für Bypass Verbindungsaufbau FORTGESCHRITTEN Konfiguration... -
Seite 39: Anwendungsmenü
2.7 Anwendungsmenü 2.7.1 Partytimer 2.7.5 Bypass Das Gerät ist mit einem Wärmetauscher Mit dem Partytimer kann für einen ausgewählten ausgestattet, der die Temperatur der Abluft Zeitraum die maximale Lüftungsleistung eingestellt zum großen Teil auf die Zuluft überträgt, um die werden. Nach Ablauf der eingestellten Zeit wechselt Innenraumtemperatur beizubehalten. -
Seite 40: Zeitprogramm
2.8 Zeitprogramm Das Gerät kann im Automatikmodus (AUTO) oder im manuellen Modus (MANUELL) betrieben werden. Im Modus AUTO ändert das Gerät die Luftmengenstufe automatisch entsprechend dem programmierten Zeitprogramm. Sie können ein Zeitprogramm nach Ihrem Bedarf durch das Programmieren von Schritten erstellen. Für jeden Schritt müssen die folgenden Elemente programmiert werden: ■... -
Seite 41: Filter
2.9 Filter Siehe Abschnitt „Austausch der Filter“ in diesem Handbuch. 2.10 Gerätestatus Das Gerät ist mit mehreren automatischen Steuerfunktionen ausgestattet, die das Verhalten des Geräts beeinflussen. Deshalb gibt es das Menü STATUS für das Gerät, in dem angezeigt wird, welche Steuerfunktionen aktiv sind. -
Seite 42: Zurücksetzen
Menü-Eintrag Funktion JAHRESZEITERKENNUNG Zeigt den aktuellen Status der Jahreszeiterkennung an. ■ JAHRESZEIT: Zeigt den aktuellen Jahreszeitmodus an. ■ GRENZWERT HEIZEN: Zeigt den eingestellten Außenwert an, bei dessen Unterschreitung das (Zentral-)Heizsystem normalerweise aktiviert wird. ■ GRENZW. KÜHLEN: Zeigt den eingestellten Außenwert an, bei dessen Überschreitung das (Zentral-)Kühlsystem nor- malerweise aktiviert wird. -
Seite 43: Erweiterter Modus
Luftmenge STUFE 3, wenn die Luftfeuchtigkeit im über das Menü ERWEITERT zugänglich. Innenraum über 75 % steigt. AKTIVER FEUCHTESCH. In der Zehnder ComfoControl-App kann die wird durch einen zentralen Messwert der in das Gerät Benutzerebene unten im Menü eingestellt werden. integrierten Sensoren gesteuert. Es ist immer schneller und zuverlässiger einen lokalen Feuchtesensor für die... -
Seite 44: Rf-Kopplung1,4
2.12.5 RF-Kopplung In diesem Menü können Sie die Steueroptionen für die Funksignale einstellen. Die eingestellte Steueroption gilt für alle verbundenen Funk- Zusatzgeräte. Mit der RF-Kopplung kann das Gerät in den Kopplungsmodus versetzt werden, um kabellose Zusatzgeräte mit dem Gerät zu verbinden. Mit PRIORITÄT RF-SENSOR können Sie einstellen, wann das Gerät auf ein Funksignal reagiert:... -
Seite 45: Betrieb
Betrieb Die folgenden Bedingungen sind wichtig, um den korrekten Betrieb des Gerätes sicherzustellen: ■ Zehnder empfiehlt, das Gerät nicht in Bereichen mit einer überdurchschnittlich hohen Luftfeuchtigkeit zu montieren (wie z. B. einem Badezimmer oder einer Toilette). Dadurch wird die Bildung von Kondenswasser auf der Außenseite des Gerätes verhindert. -
Seite 46: Anzeigen (Leds)
■ Wenn die Voreinstellungs-LED blinkt, arbeitet das Gerät mit einer größeren Luftmenge als vom Benutzer/Zeitprogramm vorgesehen, weil eine automatische Steuerung (ein Sensor usw.) eine größere Luftmenge anfordert. In der Zehnder ComfoControl-App können Sie überprüfen, welche automatische Steuerfunktion die größere Luftmenge anfordert. 46 - DE... -
Seite 47: Filter
3.3.4 Anfahrmodus 3.3.3 Filter Verhalten der LED während des Anfahrens: Aktivitätsspezifikationen der Filter-LED (B): LED-Farbe LED-Status Beschreibung LED-Status Beschreibung Ventilatorstufe (A) Nicht verfügbar Filter (B) Langsames Fehler (C) Gerät fährt hoch weißes Blinken Ein (On) Filter sind in Ordnung Verbindung (D) RF (E) Filterwarnung, jetzt Filter Ein (On) -
Seite 48: Rf-Kopplung
Blinken (3x) (keine RF-Platine installiert) Langsames Alarm Blinken Schnelles Konfigurationsfehler Blinken (3x) Die LED zeigt nur an, ob eine Warnung oder ein Fehler im Gerät vorliegt. Die konkrete Benachrichtigung können Sie nur in der Zehnder ComfoControl App überprüfen. 48 - DE... -
Seite 49: Verbindung Zur Zehnder Comfocontrol-App
■ Achten Sie darauf, den Namen (SSID) und das Passwort Ihres lokalen WiFi-Netzwerks bereit zu halten (üblicherweise auf Ihrem Router zu finden). ■ Achten Sie darauf, dass das ComfoAir Flex an den Netzstrom angeschlossen ist. Wir empfehlen, vor dem ersten Gebrauch des Gerätes die Verbindungstaste (G) länger als 10 Sekunden lang gedrückt zu halten, um alle WiFi-Einstellungen auf die Werkseinstellungen... - Seite 50 Verbinden (Fortsetzung) Schritt 3: Folgen Sie den Anweisungen in der Zehnder ComfoControl Abbrechen Hotspot-Modus aktivieren App und drücken Sie die Verbindungstaste (1x) auf der Bedienschnittstelle am Gerät. Versetzen Sie das System in den Hotspot-Modus, indem Sie die Verbindungstaste auf dem Bedienfeld des Lüftungsgeräts drücken.
- Seite 51 Meine Systeme Fertig Fertig ■ Stellen Sie sicher, dass Verbindung fehlgeschlagen Verbindung fehlge alle vorstehenden Schritte Getrennt durchgeführt wurden und ComfoAir Flex zu Hause Verbinden... Verb die WiFi-LED weiß pulsiert. System hinzufügen Warten Sie mal Meine Systeme Meine Systeme Fertig...
- Seite 52 Verbinden (Fortsetzung) Schritt 9: Ein zweites Mobilgerät mit Zurück Neue Schnittstelle Fertig System auswählen Done dem Gerät verbinden: Back Zurück Choose your system AUFGABEN PLANEN FILTER EINHEIT STATUS ZURÜCKSETZEN Home Home ■ Wählen Sie das ComfoAir Zu Hause Flex aus und geben Access Point Mode A ccess Point...
-
Seite 53: Wartungsverfahren
Wenn die Filter-LED orange leuchtet, müssen die Filter bald ausgetauscht werden. Wenn Sie keine neuen Filter verfügbar haben, müssen Sie neue Filter bestellen. Bitte bestellen Sie die neuen Filter über den Zehnder Webstore, auf den Sie über die Zehnder ComfoControl-App zugreifen können.
