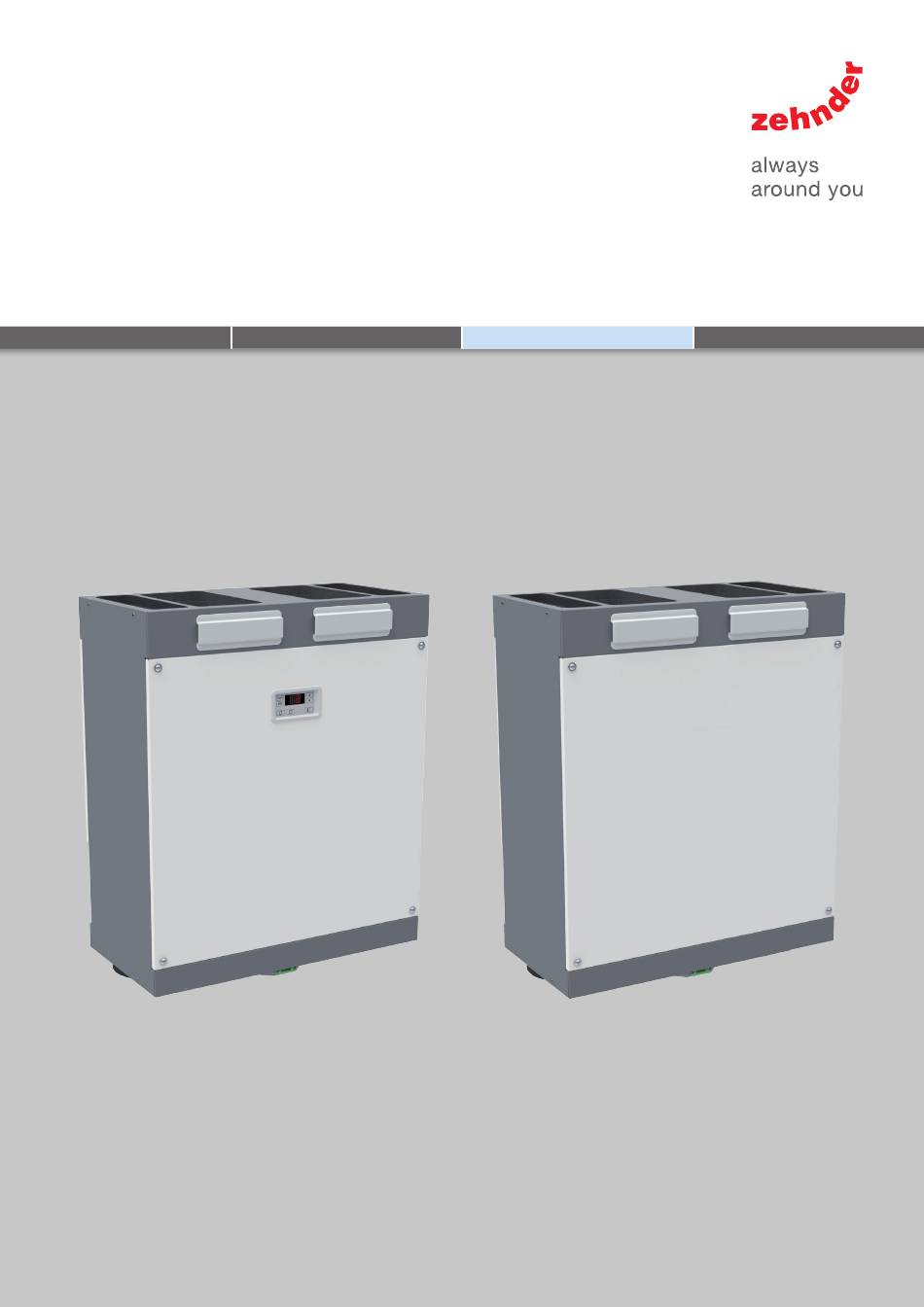

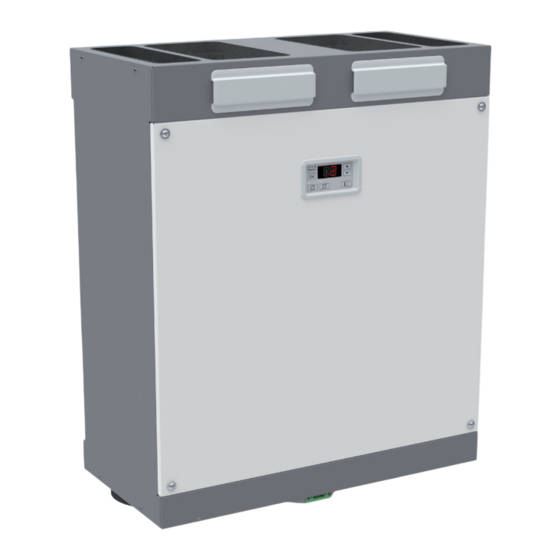

- Seite 1 Sistema di ventilazione ComfoD 180 e ComfoAir 180 Manuale per l'installatore Riscaldamento Raffreddamento Aria fresca Aria pulita ComfoD / Basic ComfoAir / Luxe...
-
Seite 2: Guida Rapida All'installazione
Guida rapida all'installazione Per informazioni dettagliate sull'installazione e la messa in servizio, si prega di fare riferimento al manuale d'installazione completo. Legenda Codice Colore Aria esterna Aria di immissione Aria di ritorno Aria di scarico Grigio Nero Marrone SERV Connettore di servizio/ComfoSense 450mm... -
Seite 3: Introduzione
Introduzione Il manuale utente contiene le seguenti informazioni: Informazioni Informazioni generali sul sistema di ventilazione. Leggere attentamente il presente manuale prima Dispositivi di funzionamento disponibili per l'unità. dell'utilizzo. Condizioni di garanzia e responsabilità. Dichiarazione di conformità CEE. Il manuale fornisce tutte le informazioni necessarie ad Modalità... -
Seite 4: Inhaltsverzeichnis
Sommario Introduzione ....................................3 Sicurezza ....................................5 Condizioni di installazione ...............................5 Trasporto e rimozione dell'imballo ............................5 Specifiche tecniche ..................................6 4.1 Configurazione unità ................................7 4.2 Disegno quotato .................................8 4.3 Schema dei collegamenti ..............................10 Installazione ....................................12 5.1 Trasformare il modello a destra nel modello a sinistra .......................12 5.2 Montaggio a parete, standard ............................13 5.3 Montaggio a parete, altezza ridotta ............................14 5.4 Montaggio a parete, altezza e larghezza ridotte .......................15... -
Seite 5: Sicurezza
1 Sicurezza 3 Trasporto e rimozione dell'imballo Rispettare sempre le norme di sicurezza, le avvertenze, Durante il trasporto e la rimozione dell'imballo le note e le istruzioni fornite nel presente documento. dell'unità adottare le necessarie precauzioni Il mancato rispetto delle norme di sicurezza, delle e assicurarsi che il materiale dell'imballaggio avvertenze, delle note e delle istruzioni qui fornite può... -
Seite 6: Specifiche Tecniche
4 Specifiche tecniche Potenza sonora 1 Potenza sonora 1 Posizione Capacità di ventilazione Alimentazione Corrente Alloggiamento silenziatore Ventilatore Ventilatore di scarico d'immissione 28 m 3 /h a 3 Pa 0,08 A 27,2 dB(A) 39 dB(A) 38 dB(A) 37 m 3 /h a 6 Pa 0,09 A 27,8 dB(A) 40 dB(A) -
Seite 7: Configurazione Unità
4.1 Configurazione unità Posizione Componente Telaio esterno in materiale rivestito Interno in polipropilene espanso EPP e ABS di elevata qualità 5 attacchi per i condotti dell’aria 2 filtri per la depurazione dell'aria 2 motori DC ad efficienza energetica con un ventilatore ad alta efficienza Scambiatore di calore HE (alta efficienza) o scambiatore entalpico (standard nel modello “Entalpia”... -
Seite 8: Disegno Quotato
4.2 Disegno quotato 20 C 8 - IT... - Seite 9 Legenda Codice Descrizione Aria esterna Aria di immissione Aria di estrazione Aria di scarico Scarico condensa IT- 9...
-
Seite 10: Schema Dei Collegamenti
4.3 Schema dei collegamenti Legenda codice colore Codice Colore Codice Colore Codice Colore (N) B (L1) G Grigio Bianco (PE) G/Y Verde/Giallo (L2) Bl Nero Giallo (L3) Br Marrone Rosso Legenda Codice Descrizione Codice Descrizione Preriscaldatore Sensore NTC aria esterna Motore di scarico Sensore NTC aria d'immissione Motore d'immissione... - Seite 11 Cordone di alimentazione modello Luxe ComfoSense Interruttore di posizione IT- 11...
-
Seite 12: Installazione
5 Installazione 5.1 Trasformare il modello a destra nel L'unità con display viene fornita standard come modello modello a sinistra a destra (l'immissione e il ritorno sono sul lato destro Il modello "Luxe" dell'unità può essere usato come dell'unità). Se si desidera avere un modello a sinistra modello a destra e a sinistra. -
Seite 13: Montaggio A Parete, Standard
5.2 Montaggio a parete, standard 450mm Montare l'unità su una parete Rimuovere le 2 viti superiori dalla parte Utilizzare le viti rimosse per fissare 1 delle con massa minima di 200 kg/m 2 . posteriore. staffe di montaggio fornite in dotazione con l'unità. -
Seite 14: Montaggio A Parete, Altezza Ridotta
5.3 Montaggio a parete, altezza ridotta 450mm minimum 150mm minimum 150mm Rimuovere le 2 viti superiori dalla parte Utilizzare le viti rimosse per fissare 1 delle Montare l'unità su una parete con massa minima di 200 kg/m 2 . posteriore. staffe di montaggio e 2 dei distanziatori forniti in dotazione con l'unità. -
Seite 15: Montaggio A Parete, Altezza E Larghezza Ridotte
5.4 Montaggio a parete, altezza e larghezza ridotte 450mm Rimuovere le 2 viti superiori dalla parte Utilizzare le viti rimosse per fissare 1 delle Montare l'unità su una parete con massa minima di 200 kg/ posteriore. staffe di montaggio fornite in dotazione m 2 . -
Seite 16: Condotti Dell'aria
Legenda essere collegate esclusivamente utilizzando un Codice Descrizione connettore del sistema di condotti dell'aria ComfoPipe Aria esterna Plus di Zehnder. È possibile utilizzare i seguenti tipi di Aria di immissione connettore: Aria di estrazione ■ Connettore destro; Aria di scarico ■... - Seite 17 Quando si utilizza il condotto inferiore dell'aria d'immissione, seguire queste istruzioni: Sigillare il condotto superiore dell'aria Rimuovere il pannello anteriore svitando Tirare la fascetta per rimuovere lo d'immissione e rimuovere il cappuccio di le 4 viti. scambiatore di calore, il condotto del protezione dall'apertura inferiore (A).
-
Seite 18: Scarico Condensa
■ Assicurarsi che l'estremità più esterna delle uscite del ■ Consigliamo di dotare il sistema di ventilazione di tubo o flessibile si trovi almeno 60 mm sotto il livello valvole di aspirazione e di scarico a marchio Zehnder; dell'acqua; ■ In prossimità delle porte si dovrebbe lasciare ■... -
Seite 19: Cappa Di Aspirazione (Opzionale)
5.9 Filtro esterno (opzionale) Il sistema di ventilazione può essere provvisto di un filtro esterno come, ad esempio, il FilterBox di Zehnder. Il filtro esterno fa parte dei condotti del sistema di ventilazione, Esempio filtro esterno non dell'unità. L'unità, pertanto, Esempio cappa di aspirazione non è... - Seite 20 20 - IT...
