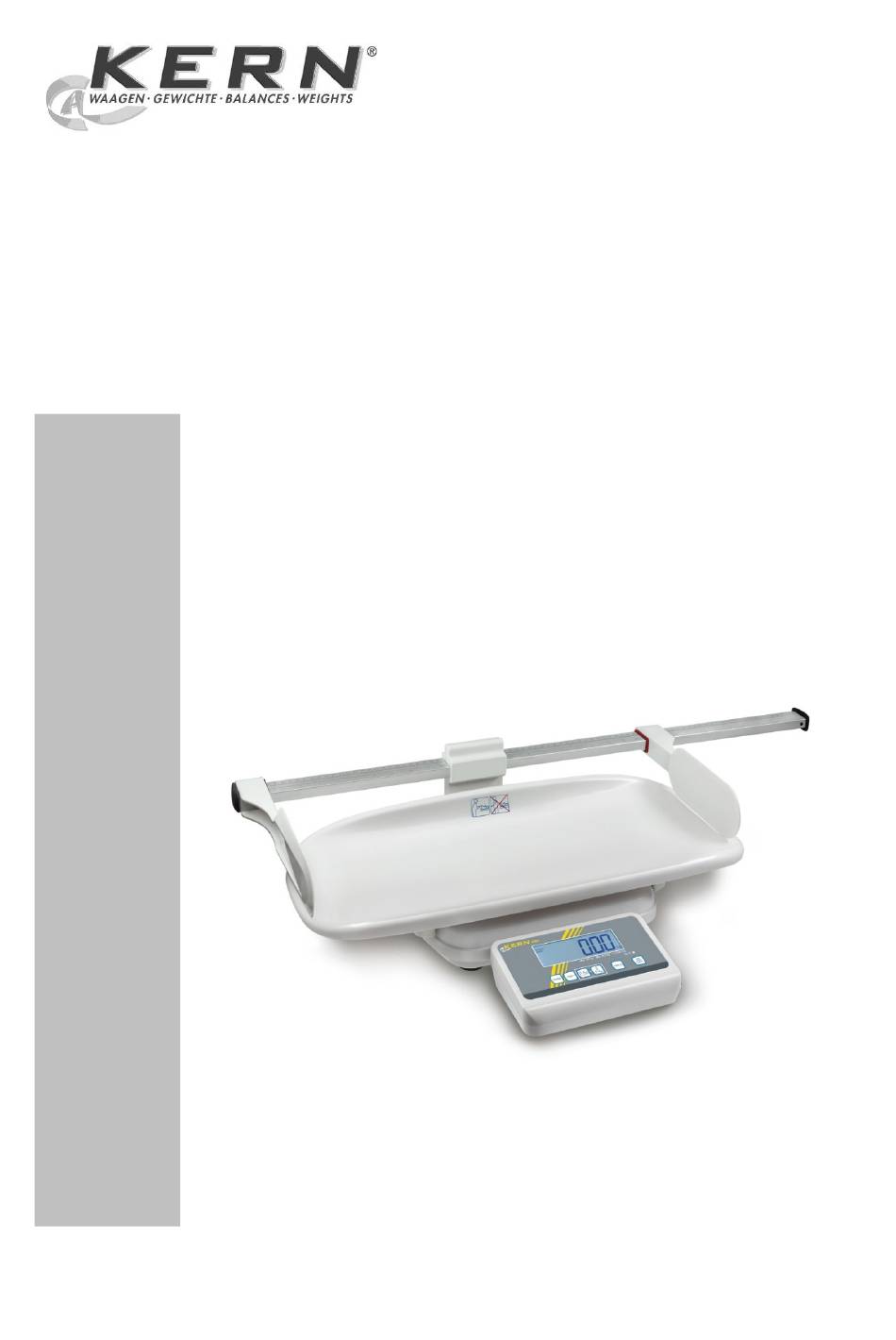

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Babywaage KERN MBC-M Version 1.1 10/2012 MBC-M-BA-d-1211...
- Seite 2 KERN MBC-M Version 1.1 10/2012 Betriebsanleitung Babywaage Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 5 Erläuterung der grafischen Symbole ..................5 Geräteübersicht ..................... 7 Anzeigenübersicht ........................8 Tastaturübersicht ........................9 Grundlegende Hinweise (Allgemeines) ............10 Zweckbestimmung ......................... 10 Bestimmungsgemäße Verwendung ..................10 Sachwidrige Verwendung ......................
- Seite 3 Menü ......................27 10.1 Navigation im Menü ........................ 27 10.2 Menü-Übersicht ........................28 Fehlermeldungen ..................29 Wartung, Instandhaltung, Entsorgung ............30 12.1 Reinigen ..........................30 12.2 Reinigen / Desinfizieren ......................30 12.3 Wartung, Instandhaltung ....................... 30 12.4 Entsorgung ..........................30 Kleine Pannenhilfe ..................
- Seite 4 1 Technische Daten KERN MBC 15K2DM MBC 20K10M Wägebereich (Max) 6 kg / 15 kg 20 kg Mindestlast (Min) 40 g / 100 g 200 g Ablesbarkeit (d) 2 g / 5 g 10 g Eichwert (e) 2 g / 5 g 10 g Reproduzierbarkeit 2 g / 5 g...
- Seite 5 2 Konformitätserklärung Konformitätserklärung: siehe separates Dokument mit Seriennummer des Gerätes CE- Kennzeichnung : 93/42/EEC 0297 year 2009/23/EG Non-automatic Weighing Instruments Directive 0103 2.1 Erläuterung der grafischen Symbole Dieses EG-Eichzeichen zeigt an, dass sich diese Waage auf die 2009/23/EG Konformität mit der EU-Richtlinie für nichtselbsttä- tige Waagen bezieht.
- Seite 6 Kennzeichnung des Herstellers des Medizinischen Produktes mit Adresse Kern & Sohn GmbH D–72336 Baligen,Germany www.kern-sohn.com „elektromedizinisches Gerät“ mit Anwendungsteil des Typs B Gerät der Schutzklasse II Altgeräte gehören nicht in den Hausmüll! Diese können bei den kommunalen Sammelstellen abgegeben werden. +70°C Temperaturbegrenzung mit Angabe der unteren und oberen Grenze...
- Seite 7 3 Geräteübersicht 1. Größenmessstab (Option) 2. Libelle 3. Anzeigegerät 4. LED 5. Babywaagschale 6. Wägeplatte 7. Gummifüße (höhenverstellbar) 8. Netzanschluss 9. Akkufach 10. RS 232 MBC-M-BA-d-1211...
- Seite 8 3.1 Anzeigenübersicht Anzeige Bezeichnung Beschreibung GROSS Bruttogewichtsanzeige Leuchtet bei Anzeige des Bruttogewichts des Babys (nach dem Trinken) Nettogewichtsanzeige Leuchtet bei Anzeige des Nettogewichts des Babys (vor dem Trinken) Leuchtet, wenn die Waage tariert wurde ZERO Nullstellanzeige Sollte die Waage trotz entlasteter Waagscha- le nicht ganz genau Null anzeigen, -Taste drücken.
- Seite 9 3.2 Tastaturübersicht Taste Bezeichnung Funktion ON/OFF-Taste Ein-/Ausschalten Waage wird auf „0.0“ kg zurückgesetzt. Nullstell-Taste Bei numerischer Eingabe: • Dezimalstelle wechseln HOLD-Taste Holdfunktion TARE-Taste Waage tarieren Stillfunktions- Differenzwägung vor und nach dem Trinken des Babys Tasten Das Nettogewicht des Babys wird angezeigt: Vor dem Trinken Im Menü: •...
- Seite 10 4 Grundlegende Hinweise (Allgemeines) Gemäß Richtlinie 2009/23/EG müssen Waagen für nachfolgende Zwecke geeicht sein. Artikel 1, Absatz 4. „Bestimmung der Masse bei der Ausübung der Heilkunde beim Wiegen von Patienten aus Gründen der ärztlichen Überwachung, Untersuchung und Be- handlung.“ 4.1 Zweckbestimmung Indikation ...
- Seite 11 4.3 Sachwidrige Verwendung Die Waagen nicht für dynamische Verwiegungen verwenden. Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen. Stöße und Überlastungen der Wägeplatte über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die Waage kann hierdurch beschädigt werden.
- Seite 12 5 Grundlegende Sicherheitshinweise 5.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Auf- stellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. Alle Sprachversionen beinhalten eine unver- bindliche Übersetzung. Verbindlich ist das deutsche Originaldokument.
- Seite 13 6 Elektromagnetische Verträglichkeit (EMV) 6.1 Allgemeines Bei der Installation und Nutzung dieses elektrischen Medizingerätes müssen besondere Vorsichtsmaßnahmen gemäß den im Folgenden angegebenen EMV-Informationen ergriffen werden. Dieses Gerät erfüllt die Grenzwerte für ein medizinisch elektrisches Gerät der Grup- pe 1, Klasse B (gemäß EN 60601-1-2). Elektromagnetische Verträglichkeit (EMV) bezeichnet die Fähigkeit eines Geräts, in seiner elektromagnetischen Umgebung zuverlässig zu funktionieren, ohne in diese dabei unzulässige elektromagnetische Störeinflüsse einzubringen.
- Seite 14 6.2 Elektromagnetische Emissionen Leitlinien und Herstellererklärung – Elektromagnetische Störaussendungen Die Babywaage MBC-M ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Um- gebung bestimmt. Der Kunde oder Anwender der Babywaage MBC-M sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störaussendungs-Messungen Übereinstimmung Elektromagnetische Umgebung -...
- Seite 15 6.3 Elektromagnetische Störfestigkeit Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Babywaage MBC-M ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Um- gebung bestimmt. Der Kunde oder Anwender der Babywaage MBC-M sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störfestigkeits- IEC 60601-Prüfpegel Über-...
- Seite 16 Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Babywaage MBC-M ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Um- gebung bestimmt. Der Kunde oder Anwender der Babywaage MBC-M sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird. Störfestigkeits- IEC 60601- Über- Elektromagnetische Umgebung -...
- Seite 17 6.3.1 Wesentliche Leistungsmerkmale Hinweis: Die Babywaage MBC-M hat keine wesentlichen Leistungsmerkmale ge- mäß IEC 60601-1. Das System kann durch andere Geräte gestört werden, auch wenn diese Geräte mit den für sie gültigen Aussendungsanforderun- gen nach CISPR übereinstimmen. 6.4 Mindestabstände Empfohlene Schutzabstände zwischen tragbaren und mobilen HF- Telekommunikationsgeräten und dem Medizingerät Die Babywaage MBC-M ist für den Betrieb in einer elektromagnetischen Umgebung bestimmt, in der die HF-Störgrößen kontrolliert sind.
- Seite 18 7 Transport und Lagerung 7.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Aus- packen auf eventuell sichtbare äußere Beschädigungen. 7.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.
- Seite 19 8 Auspacken, Aufstellung und Inbetriebnahme 8.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Am Aufstellort Folgendes beachten: ...
- Seite 20 8.3 Lieferumfang Waage Netzgerät (konform der EN 60601-1) Betriebsanleitung 8.4 Aufstellen Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. Transportsicherung unbedingt entfernen Zum Lösen der Transportsicherung Transportschraube [1] gegen den Uhrzeigersinn herausdrehen.
- Seite 21 Nivellieren Waage mit Fußschrauben nivellieren, bis sich die Luftbla- se in der Libelle im vorgeschriebenen Kreis befindet. 8.5 Akkubetrieb mit optional erhältlichem Akkupack Akkufachdeckel (1) an der Unterseite des Anzeigegerätes öffnen und Akkupack an- schließen. Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden geladen werden.
- Seite 22 8.6 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät, das ebenfalls als Trennung zwischen Netz und Waage dient. Der aufgedruckte Spannungswert muss mit der ört- lichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte entsprechend der Vorschrift EN 60601-1 verwendet werden. Der kleine Aufkleber seitlich am Anzeigegerät weist auf den Netzanschluß...
- Seite 23 9 Betrieb 9.1 Wägen Waage mit einschalten. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige „0.0kg“ erscheint, ist die Waage betriebsbereit. Mit der -Taste kann die Waage bei Bedarf jederzeit auf Null gestellt werden. Baby mittig in die Waagschale legen. ...
- Seite 24 Bei entlasteter Waage wird der gespeicherte Tarawert mit ne- gativem Vorzeichen angezeigt. Zum Löschen des gespeicherten Tarawerts Waage entlasten drücken. 9.3 Hold-Funktion (Stillstandsfunktion) Die Waage hat eine integrierte Stillstandsfunktion (Mittelwertbildung). Mit dieser ist es möglich, das Baby exakt zu wiegen, auch wenn es nicht ruhig auf der Waagschale liegt.
- Seite 25 9.4 Still-Funktion (Kontrolle der Gewichtszunahme) Das Gewicht des Babys kann vor dem Stillen gespeichert werden. Anschließend kann die Gewichtszunahme per Knopfdruck ermittelt werden. Waage mit einschalten. Stillstandsanzeige „STABLE“ abwarten. Baby vor dem Stillen mittig in die Waagschale legen. ...
- Seite 26 9.6 Verwendung des optionalen Größenmessstabes Die Waage besitzt die Möglichkeit neben dem Gewicht auch die Körpergröße mit dem optionalen Größenmessstab zu ermitteln. Hierfür folgendermaßen vorgehen: Den Kopfanschlag (links) (1) auf Null (2) stellen Baby in die Mitte der Waagschale legen ...
- Seite 27 10 Menü Bei geeichten Waagen ist der Zugang zum Servicemenü „tCH“ gesperrt. Um die Zugriffsperre aufzuheben, muss die Siegelmarke zer- stört und der Justierschalter betätigt werden. Position des Jus- tierschalters siehe Kap. 13. Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autorisierte Stelle neu geeicht und eine neue Sie- gelmarke angebracht werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf.
- Seite 28 10.2 Menü-Übersicht Funktion Einstellungen Beschreibung F1 oFF oFF 0* Automatische Abschaltung aus Automatische oFF 3 Automatische Abschaltung nach 3 sec Abschaltung oFF 5 Automatische Abschaltung nach 5 sec Auto Off oFF 15 Automatische Abschaltung nach 15 sec Automatische Abschaltung nach 30 sec oFF 30 Hinterleuchtung der Anzeige an F2 bk...
- Seite 29 11 Fehlermeldungen Anzeige Beschreibung Nullstellbereich überschritten (beim Einschalten oder beim Drücken der - Taste) • Es befindet sich Wägegut in der Waagschale • Überlast, beim Nullstellen der Waage • Unkorrekter Justiervorgang • Problem an der Lastzelle Wert außerhalb A/D Wandler Bereich •...
- Seite 30 12 Wartung, Instandhaltung, Entsorgung 12.1 Reinigen Vor allen Wartungs-, Reinigungs- und Reparaturarbeiten das Gerät von der Betriebsspannung trennen. 12.2 Reinigen / Desinfizieren Wägeschale und Gehäuse nur mit einem Haushaltsreiniger oder handelsüblichem Desinfektionsmittel reinigen. Bitte die Hinweise des Herstellers beachten. Keine scheuernden oder scharfen Reiniger wie Spiritus, Benzin oder Ähnliches ver- wenden, da diese die hochwertige Oberfläche beschädigen könnte.
- Seite 31 13 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet wer- den. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung: Mögliche Ursache: Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. Die Verbindung zum Netz ist unterbrochen (Netz- kabel nicht eingesteckt/defekt).
- Seite 32 14 Eichung Allgemeines: Nach der EU-Richtlinie 2009/23/EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor.
- Seite 33 Position Justierschalter und Siegelmarken: Selbstzerstörende Siegelmarke Abdeckung Justierschalter 14.1 Eichgültigkeitsdauer (aktueller Stand in D) Personenwaagen (inkl. Stuhl- und Rollstuhlwaagen) in 4 Jahre Krankenhäusern Personenwaagen, soweit sie nicht in Krankenhäusern aufge- unbefristet stellt sind (z.B. Arztpraxen und Pflegeheimen) Säuglingswaagen und mechanische Geburtsgewichtswaagen 4 Jahre Bettenwaagen 2 Jahre...
- Seite 34 15 Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- des Anzeigegerät mit angeschlossener Wägeschale – gemäß dem zugrunde liegen- den physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbe- schleunigung abgestimmt werden (nur wenn das Wägesystem nicht bereits im Werk auf den Aufstellort justiert wurde).
- Seite 35 Durchführung: Waage einschalten, während des Selbsttests drücken, die erste Funktion [F1 oFF] wird angezeigt. wiederholdt drücken bis „tCH“ angezeigt wird. drücken, [Pin] wird angezeigt. Justierschalter betätigen, Position s. Kap. 13 nacheinander drücken, [P1 SPd] wird an- gezeigt ...
- Seite 36 Darauf achten, dass sich keine Gegenstände auf der Wägeschale befinden. Stabilitätsanzeige „STABLE“ abwarten, dann mit bestätigen. Die Größe des akutell eingestellten Justiergewichtes wird angezeigt, die aktive Stelle blinkt. Falls erforderlich mit die zu verändernde Stelle (Beispiel) auswählen und mit die Ziffer ändern.
- Seite 37 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
