KERN&SOHN MPC Betriebsanleitung
Verwandte Anleitungen für KERN&SOHN MPC
Inhaltszusammenfassung für KERN&SOHN MPC

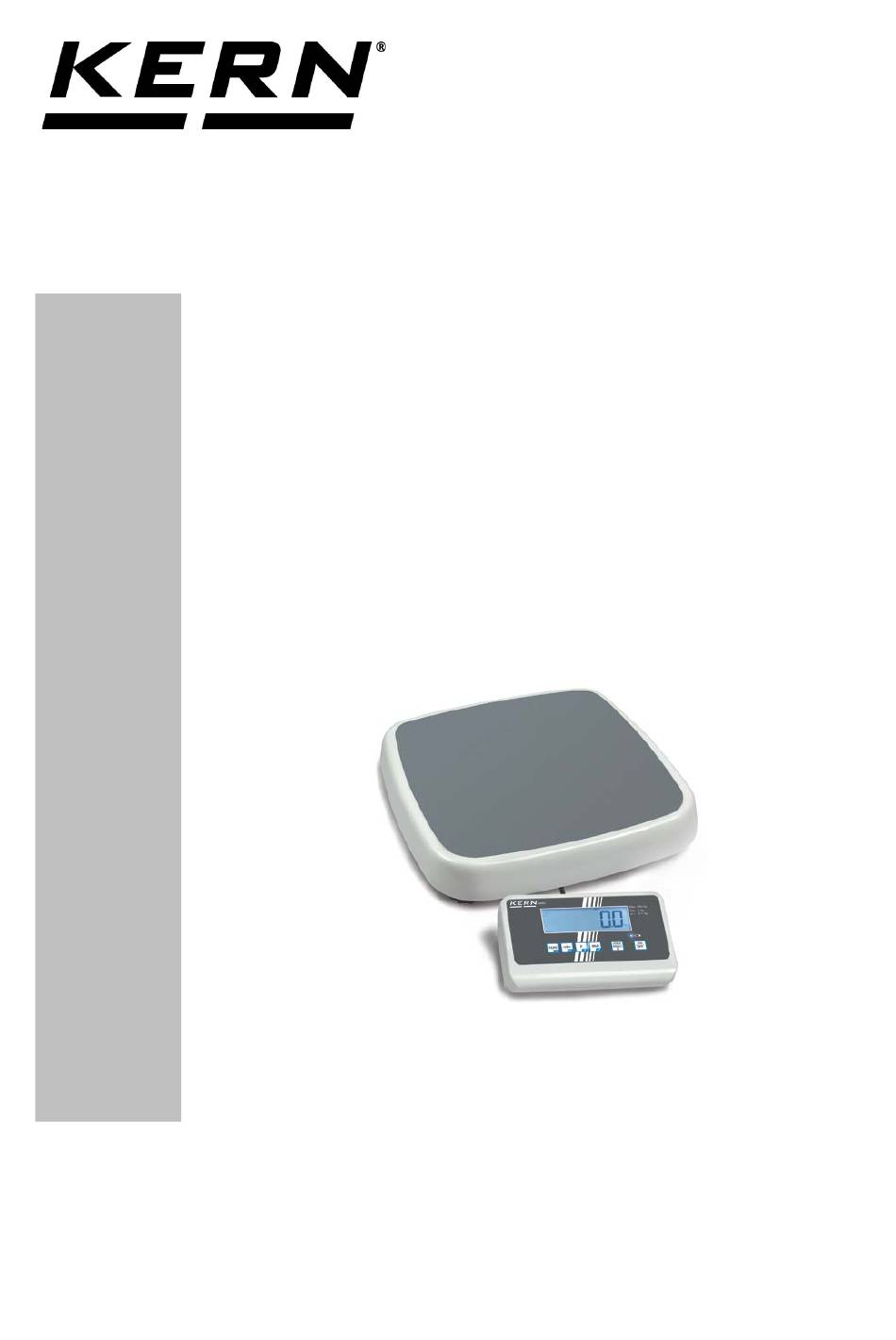

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Personenwaagen mit BMI-Funktion KERN MPC Typ MPC 250K100M Typ MPC 250K100NM Version 1.0 2017-02 MPC-BAPS-d-1710...
-
Seite 2: Inhaltsverzeichnis
KERN MPC Version 1.0 2017-02 Betriebsanleitung Personenwaagen mit BMI-Funktion Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung ................6 Geräteübersicht ..................7 Tastaturübersicht ..................8 Anzeigenübersicht ..................9 Grundlegende Hinweise ................10 Bestimmungsgemäße Verwendung ..............10 Sachwidrige Verwendung ..................11 Gewährleistung .....................11 Prüfmittelüberwachung ..................11 Grundlegende Sicherheitshinweise ............ - Seite 3 Pinbelegung der Waagenausgangsbuchse ............28 12.2 Technische Daten ....................28 12.3 Druckerbetrieb ......................29 Fehlermeldungen ..................30 Wartung, Instandhaltung, Entsorgung ........... 31 14.1 Reinigen .......................31 14.2 Reinigen/Desinfizieren ..................31 14.3 Sterilisation ......................31 14.4 Wartung, Instandhaltung ..................31 14.5 Entsorgung ......................31 Kleine Pannenhilfe ................... 32 Justierung ....................34 MPC-BAPS-d-1710...
-
Seite 4: Technische Daten
1 Technische Daten KERN (Typ) MPC 250K100NM Markenbezeichnung MPC 250K100M Anzeige 6 stellig Wägebereich (Max) 250 kg Reproduzierbarkeit 0,1 kg Linearität ± 0,1 kg Display LCD mit 25mm Ziffernhöhe > 200 kg Empfohlenes Justiergewicht, (Klasse) (M1) Einschwingzeit (typisch) 3 sec. - Seite 5 KERN (Typ) MPC 250K100M Anzeige 6 stellig Wägebereich (Max) 250 kg Reproduzierbarkeit 0,1 kg Linearität ± 0,1 kg Display LCD mit 25mm Ziffernhöhe > 200 kg Empfohlenes Justiergewicht, (Klasse) (M1) Einschwingzeit (typisch) 3 sec. Anwärmzeit 10 min Betriebstemperatur 0° C …. + 40° C Luftfeuchtigkeit max.
-
Seite 6: Konformitätserklärung
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce MPC-BAPS-d-1710... -
Seite 7: Geräteübersicht
3 Geräteübersicht 1. Wägeplatte (rutschfeste Oberfläche) Unterseite 2. Gummifüße (höhenverstellbar) 3. Libelle 4. Anschluss Netzgerät 5. Verbindungskabel „Anzeigegerät - Plattform" 6. Anschluß RS 232 MPC-BAPS-d-1710... -
Seite 8: Tastaturübersicht
4 Tastaturübersicht Typ MPC 250K100M Typ MPC 250K100NM Taste Bezeichnung Funktion ON/OFF-Taste Ein-/Ausschalten Holdfunktion / Ermittlung eines stabilen Wägewertes Hold-Taste Bestimmung des Body Mass Index BMI-Taste Im Menü: • Auswahl bestätigen Bei numerischer Eingabe: • Zahlenwert bestätigen Im Menü: Funktionstaste •... -
Seite 9: Anzeigenübersicht
-Taste drücken. Nach kurzer Warte- zeit ist Ihre Waage auf Null zurückge- setzt. Nettogewichtsanzeige Leuchtet, bei Anzeige des Nettogewichts Leuchtet, wenn die Waage tariert wurde GROSS Bruttogewichtsanzeige Leuchtet bei Anzeige des Bruttogewichts HOLD Hold-Funktion Hold-Funktion aktiv BMI-Funktion Leuchtet bei aktiver BMI Funktion MPC-BAPS-d-1710... -
Seite 10: Grundlegende Hinweise
Füssen auf der Wägeplattform stehen können. Die Wägeplattformen sind mit einer rutschfesten Oberfläche versehen, die während einer Personenwägung nicht abgedeckt sein dürfen. Die Waage ist vor jedem Einsatz durch die mit der sachgerechten Handhabung ver- traute Person auf den ordnungsgemäßen Zustand zu prüfen. MPC-BAPS-d-1710... -
Seite 11: Sachwidrige Verwendung
Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal). Bei Personenwaagen mit Körper-Größenmesser ist eine messtechnische Überprü- fung der Genauigkeit des Messstabes zu empfehlen, aber nicht zwingend notwendig, da die Ermittlung der menschlichen Körpergröße immer mit einer sehr großen Unge- nauigkeit behaftet ist. MPC-BAPS-d-1710... -
Seite 12: Grundlegende Sicherheitshinweise
Für den Rücktransport ist nur die Originalverpackung zu verwen- den. Vor dem Versand alle angeschlossenen Kabel und lo- sen/beweglichen Teile trennen. Evtl. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern. MPC-BAPS-d-1710... -
Seite 13: Auspacken, Aufstellung Und Inbetriebnahme
Störquelle beseitigt werden. 9.2 Auspacken Die Einzelteile der Waage bzw. die komplette Waage vorsichtig aus der Verpackung nehmen und am vorgesehenen Standort aufstellen. Bei der Verwendung des Netz- teils ist darauf zu achten, dass durch die Zuleitung keine Stolpergefahr ausgeht. MPC-BAPS-d-1710... -
Seite 14: Lieferumfang
Die Waage mit Fußschrauben nivellieren, bis sich die Luft- blase in der Libelle im vorgeschriebenen Kreis befindet. Nivellierung regelmäßig überprüfen. Das MPC-Modell wird komplett montiert geliefert (ausgenommen Wandhalterung). 9.5 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät, das ebenfalls als Trennung zwischen Netz und Waage dient. -
Seite 15: Akkubetrieb Mit Optional Erhältlichem Akkupack
Akkuschonung ab (s. Kap. 11.6 Auto off). Akku laden. Spannung unter das vorgeschriebene Minimum abgefallen. Kapazität des Akkus bald erschöpft. Akku ist vollständig geladen Wird die Waage längere Zeit nicht benützt, Akku herausnehmen und getrennt aufbe- wahren. Auslaufen von Flüssigkeit könnte die Waage beschädigen. MPC-BAPS-d-1710... -
Seite 16: Batteriebetrieb
Zur Batterieschonung schaltet die Waage automatisch ab (s. Kap.11.6 Auto off). Kapazität der Batterien erschöpft. Kapazität der Batterien bald erschöpft. Batterien sind vollständig geladen Batterien einlegen: Batteriefachdeckel entfernen Batteriehalterung lt. Abbildung am Kon- takt des Gehäuses anschließen Batteriehalterung einlegen Batterien im Batteriefach einlegen und mit Batteriefachdeckel verriegeln. MPC-BAPS-d-1710... -
Seite 17: Erstinbetriebnahme
-Taste kann die Waage bei Bedarf jederzeit auf Null gestellt werden. Person mittig auf die Waage stellen. Warten bis die Still- standsanzeige „STABLE“ erscheint, dann das Wägeresultat ablesen. Ist die Person schwerer als der Wägebereich, erscheint im Display „OL“ (=Überlast). MPC-BAPS-d-1710... -
Seite 18: Tarieren
Person mittig auf die Wägeplatte stellen. Warten bis die Stillstandsanzeige „STABLE“ erscheint, dann (Beispiel) das Wägeresultat ablesen. Bei entlasteter Waage wird der gespeicherte Tarawert mit ne- gativem Vorzeichen angezeigt. Zum Löschen des gespeicherten Tarawerts Waage entlasten drücken. MPC-BAPS-d-1710... -
Seite 19: Folge-Tara
(kurzzeitige, zusätzliche Nachkommastelle) Bei angezeigtem Gewichtswert drücken und ca. 2 s gedrückt halten. Die zweite Nachkommastelle wird für ca. 5 s. angezeigt. Dieser Wert gilt nicht als geeicht und darf für die Zweckbestimmung einer geeichten Waage nicht verwendet werden. MPC-BAPS-d-1710... -
Seite 20: Bestimmung Des Body Mass Index
Wert bestätigen. BMI „0.0“ wird an- gezeigt Person mittig auf die Wägeplatte stellen. „---------„ wird kurz angezeigt, gefolgt vom BMI-Wert der Per- son. Wägeplatte entlasten Mit zurück in den Wägemodus. Das „BMI“-Symbol erlischt, die kg-Anzeige erscheint. MPC-BAPS-d-1710... -
Seite 21: Klassifikation Der Bmi-Werte
Untergewicht < 18,5 niedrig Normalgewicht 18,5 – 24,9 durchschnittlich Übergewicht > 25,0 Präadipositas 25,0 – 29,9 gering erhöht Adipositas Grad I 30,0 – 34,9 erhöht Adipositas Grad II 35,0 – 39,9 hoch Adipositas Grad III > 40 sehr hoch MPC-BAPS-d-1710... -
Seite 22: Automatische Abschaltfunktion „Auto Off
[oFF 5] Wägesystem wird nach 5 min ausgeschaltet [oFF 15] Wägesystem wird nach 15 min ausgeschaltet [oFF 30] Wägesystem wird nach 30 min ausgeschaltet Mit ausgewählte Zeit speichern, [F1 oFF] wird ange- zeigt Mit zurück in den Wägemodus. MPC-BAPS-d-1710... -
Seite 23: Hinterleuchtung Der Anzeige
Einstellung anwählen (Beispiel) bL on Hinterleuchtung ständig eingeschaltet bL off Hinterleuchtung ausgeschaltet bL Auto Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck. Mit gewählte Einstellung speichern, [F4 bk] wird ange- zeigt. Mit zurück in den Wägemodus MPC-BAPS-d-1710... -
Seite 24: Menü
Ausgewählte Funktion mit bestätigen. Die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung auswählen und mit bestätigen, die Waage kehrt zurück ins Menü. Menü verlassen/ drücken, die Waage kehrt zurück in den Wägemo- Zurück in den dus. Wägemodus MPC-BAPS-d-1710... -
Seite 25: Menü-Übersicht
Passworteingabe: nacheinander drücken. Servicemenü Justierschalter betätigen, Position s. Kap. 17 Nicht dokumentiert P1 Spd Anzeige- geschwindigkeit Justierung, s. Kap. 18 P2 CAL tri* Nicht dokumentiert CoUnt Nicht dokumentiert P3 Pro rESEt Waage auf Werkseinstellung zurücksetzen SEtGrA Nicht dokumentiert MPC-BAPS-d-1710... -
Seite 26: Modelle Mit Rs232-Schnittstelle
Automatische Datenausgabe stabiler Wägewerte P Auto Gewichtswert wird automatisch in den Summenspeicher addiert und ausgegeben Baudrate Nach Bestätigung des RS-232-Modus wird die aktuell eingestellte Baudrate (b xxxx) angezeigt. Mit gewünschten Baudrate auswählen und mit bestätigen. Baudrate wählbar 600, 1200, 2400, 4800, 9600 MPC-BAPS-d-1710... - Seite 27 LP 50 Nicht dokumentiert tPUP Diese Einstellung verwenden Passworteingabe: nacheinander drücken. Servicemenü Justierschalter betätigen, Position s. Kap. 17 Nicht dokumentiert Anzeige- geschwindigkeit Justierung, s. Kap. 18 tri* Nicht dokumentiert CoUnt Nicht dokumentiert rESEt Waage auf Werkseinstellung zurücksetzen SEtGrA Nicht dokumentiert MPC-BAPS-d-1710...
-
Seite 28: Datenausgang Rs 232
12.1 Pinbelegung der Waagenausgangsbuchse Pin 2: TXD - Ausgang Pin 3: RXD - Eingang Pin 5: GND - Signalerde 12.2 Technische Daten Anschluss 9 pin d-Subminiaturbuchse Pin 2 Ausgang Pin 3 Eingang Pin 5 Signalerde Baud-Rate 600/1200/2400/4800/9600 wählbar Parität 8 bits MPC-BAPS-d-1710... -
Seite 29: Druckerbetrieb
0 / 2 60.0kg 60.0kg 1 / 3 170.0cm 20.7BMI Fernsteuerbefehle: 29.03.2017 09:31:21: 20.0 kg Stabiler Wert positiv 29.03.2017 09:31:55: -20.0 kg Stabiler Wert negativ 29.03.2017 09:32:12: 44.3 kg Instabiler Wert positiv 29.03.2017 09:32:38: -18.4 kg Instabiler Wert negativ MPC-BAPS-d-1710... -
Seite 30: Fehlermeldungen
Nullpunkt konnte nicht initialisiert werden • Messzelle defekt / überlastet • Gegenstände auf der Plattform / Berührung • Transportsicherung wurde nicht entfernt • Main Board defekt Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. MPC-BAPS-d-1710... -
Seite 31: Wartung, Instandhaltung, Entsorgung
Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Waage vor dem Öffnen vom Netz trennen. 14.5 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. MPC-BAPS-d-1710... -
Seite 32: Kleine Pannenhilfe
• Die Justierung stimmt nicht mehr. • Es herrschen starke Temperaturschwankungen. • Die Anwärmzeit wurde nicht eingehalten. • Elektromagnetische Felder/ Statische Aufladung (anderen Aufstellungsort wählen/ falls möglich, störendes Gerät ausschalten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. MPC-BAPS-d-1710... - Seite 33 Position Justierschalter und Siegelmarken: Selbstzerstörende Siegelmarke Abdeckung Justierschalter MPC-BAPS-d-1710...
-
Seite 34: Justierung
Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisierung ist erforderlich, s. Kap. 1. Durchführung: Im Wägemodus wiederholt drücken bis [tCH] ange- zeigt wird. drücken, [Pin] wird angezeigt. MPC-BAPS-d-1710... - Seite 35 Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Stabilitätsanzeige „STABLE“ abwarten, dann mit bestätigen. Die Größe des akutell eingestellten Justiergewichtes wird angezeigt. Zum Ändern mit die zu verändernde Stelle, mit (Beispiel) Ziffer auswählen. Mit bestätigen, [LoAd] wird angezeigt. MPC-BAPS-d-1710...
- Seite 36 Die Waage führt einen Selbsttest durch, danach wird [Err19] angezeigt und ein Signalton ertönt. Waage ausschalten Justiergewicht abnehmen Waage wieder einschalten, nach dem Selbsttest wechselt die Waage in den Wägemodus. Die Justierung ist somit erfolg- reich abgeschlossen. MPC-BAPS-d-1710...
- Seite 37 Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. MPC-BAPS-d-1710...
