Inbetriebnahme

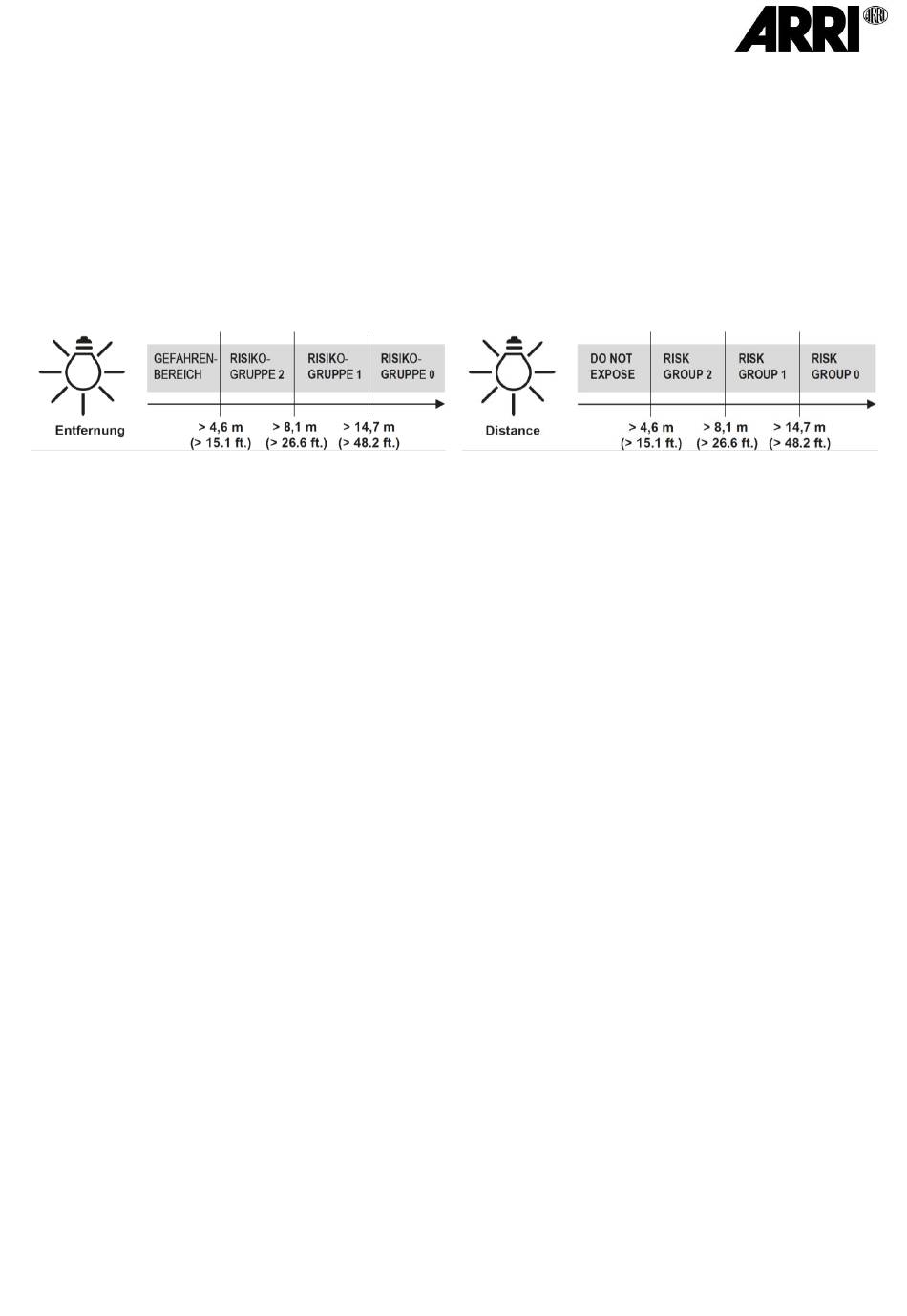

WARNUNG: WÄRME UND UV- STRAHLUNG!
• Betreiben Sie den Scheinwerfer nur mit geschlossenem Gehäuse
und nur mit unbeschädigten UV-Schutzscheiben.
• Blicken Sie während des Betriebs niemals direkt in den
Scheinwerfer.
• Der Mindestabstand zu brennbaren Objekten beträgt 1 m.
• Der Mindestabstand zur beleuchteten Fläche beträgt 15 m.
• Die Nichteinhaltung der Mindestabstände kann zu irreparablen
Schäden der Haut und der Augen führen.
• Blicken Sie nicht direkt aus einer Entfernung unter 15 m in die
Lichtaustrittsöffnung des Geräts.
• WICHTIG: Bitte beachten Sie die Bedienungsanleitung der Split
Box und des Vorschaltgerätes.
• Vergewissern Sie sich, dass das für den Anschluss vorgesehene
Vorschaltgerät ausgeschaltet ist.
• Überprüfen Sie, ob die Lampe funktionsfähig ist. Beschädigte
Lampen dürfen nicht in Betrieb genommen werden (siehe Kapitel
Lampenwechsel).
• Verbinden Sie den Anschlussstecker des Scheinwerfers mit der
Ausgangsbuchse der Split Box und diese mit dem Vorschaltgerät.
• Schalten Sie das Vorschaltgerät ein, um den Scheinwerfer in
Betrieb zu nehmen.
Einstellung des Haltebügels / Montage des Stativzapfens:
Benötigtes Werkzeug:
1. Torx25-Schraubendreher
2. Drehmomentschlüssel / Innensechskant Größe 10 mm (50 Nm)
•
Bei Lieferung befindet sich der Haltebügel (2) in Ausgangsposition
(Bügel umschließt Linse).
•
Schrauben an den Bügellagern (4) beidseitig mit Torx25-
Schraubendreher leicht lösen, Bügel bis zur Linsenfassung (8)
vorziehen.
•
Bügelklemmhebel (13) lockern und Haltebügel (2) nach oben
schwenken.
•
Zur Einstellung des idealen Schwerpunkts, Haltebügel (2) mittig zur
Markierung "Centre" (14) verschieben. Ziehen Sie dann die
Schrauben an den Bügellagern (4) wieder fest.
•
Schwenken Sie nun den Haltebügel (2) in die gewünschte
Neigeposition. Klemmhebel (13) wieder festziehen. Zur besseren
Bedienbarkeit lässt sich die Position des Klemmhebels durch
Drücken des Knopfs am Klemmhebel (13a) verändern.
•
Den Stativzapfen (1) und das Distanzstück (1a) auf die Bohrung im
Haltebügel aufsetzen, Schraube mit Scheibe und Federring
eindrehen und mit Drehmomentschlüssel auf 50 Nm festziehen.
ARRISUN 18 EVENT
Lamphead Operation
WARNING: HEAT AND ULTRA VIOLET RADIATION!
• Do not operate without complete lamp enclosure in place or if UV
protection glass is damaged.
• Do not stare directly into the fixture during operation.
• The minimum distance to flammable objects is 1 m (3.3 ft.).
• The minimum distance to illuminated areas is 15 m (49.2 ft.).
• Not to observe the minimum distances can lead to irreversible
damages of skin and eyes.
• Do not look directly into the fixture's light output from a distance of
less than 15 m (49.2 ft.).
• IMPORTANT: Please follow the operating instructions of the split
box and the ballast.
• Check that the ballast is switched off.
• Ensure that a functional lamp is inserted into the lamphead! lf not,
replace the lamp (see chapter "To Replace the Lamp").
• Insert the connector of the lamphead (male) into split box output
connector (female) and connect the split box to the ballast.
• By switching on the ballast, the lamphead is powered.
Adjustment of the Stirrup / Mounting of the Spigot:
Required tools:
1. Torx screwdriver No. 25
2. Torque wrench / Allen key 10 mm (50 Nm/442 lbf inch)
•
On delivery, the stirrup (2) is tilted to the front.
•
Slightly loosen the screws in the stirrup brackets (4) on both sides
with the Torx25 screwdriver and pull it towards the lens door (14).
•
Loosen the tilt lock lever (16) and tilt the stirrup (2) upwards.
•
To position the stirrup at the ideal balance point move it to the
center marking (20) on the side of the lamphead. Then tighten the
screws at the stirrup brackets (4).
•
Tilt the stirrup (2) to the desired angle and tighten the tilt lock lever
(13). For better leverage, press the knob on the tilt lock lever (13a)
and turn the lever into the desired position.
•
Place the spigot (1) and the spacer (1a) onto the boring in the
stirrup, insert the screw with washer and spring washer and fasten it
with the torque wrench to 50 Nm / 442 lbf inch.
