ARRI ARRISUN 18 Event Bedienungsanleitung Seite 5

1
1a
10
19
9
5
8
21
5

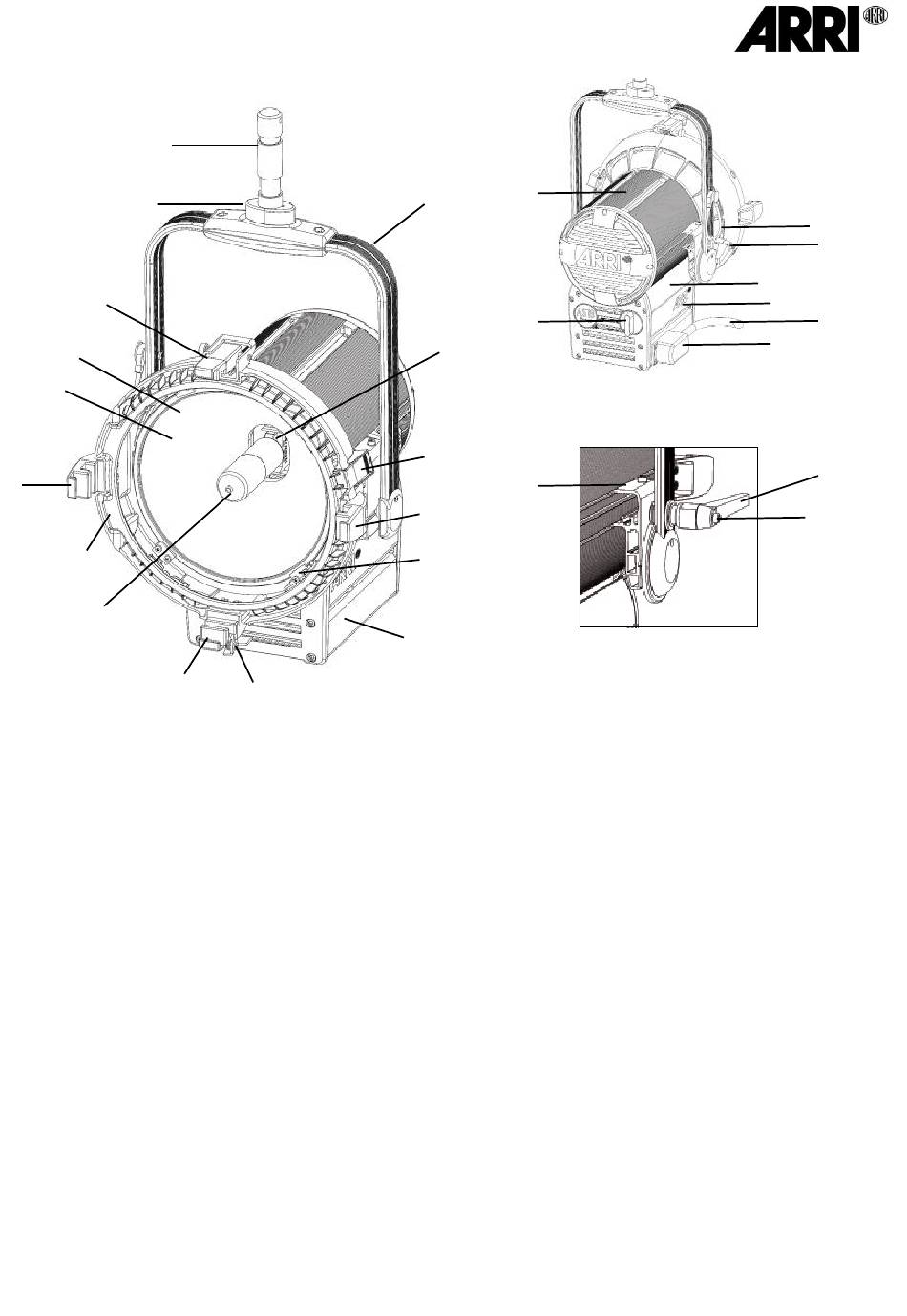

1 28 mm Stativzapfen / 28 mm spigot
1a Distanzstück / spacer
2 Haltebügel / stirrup (yoke)
3 Verschlusshaken / door catch
4 Bügellager / stirrup bracket
5 Halteklauen für Zubehör / mounting bracket for accessories
6 technische Bodenwanne / technical cassette
7 zweite Torsicherung / second door catch (optional)
8 Linsenfassung / lens door
9 UV-Schutzscheiben / UV protection glasses
10 Torsicherung / top latch
11 Mantelstromblech / baffle
Bestimmungsgemäße Verwendung
Das Produkt dient zur Beleuchtung von Personen und Gegenständen
in trockener Umgebung.
Die Sicherheitshinweise sind unbedingt zu befolgen!
Eine andere als die beschriebene Verwendung führt zur
Beschädigung dieses Produktes, darüber hinaus ist dies mit
Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.
verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut
werden.
Dieses Produkt erfüllt die gesetzlichen Anforderungen.
ARRISUN 18 EVENT
5
22
6
7
11
2
2
18
20
3
4
12 Kabelhalteschlaufe / cable tie
13 Bügelklemmhebel / tilt lock lever
13a Bügelklemmhebelknopf / tilt lock lever knob
14 Schwerpunkt-Markierung / center marking
15 Typenschild / identification plate
16 Anschlusskabel / mains cable
17 Kabelauslass / cable outlet
18 Fokusknopf / focus knob
19 facettierter Glasreflektor / facetted glass reflector
20 Lampenfassung / lamp holder
21 Lampe / lamp
22 Sicherheitsschalter / protection switch
Intended Use
This product is intended to illuminate persons and objects in a dry
environment.
Always follow the safety information.
Any usage other than described above is not permitted and can
damage the product and lead to associated risks such as short-circuit,
fire, electric shock, etc. You are not allowed to modify the product.
This product fulfills legal requirements.
