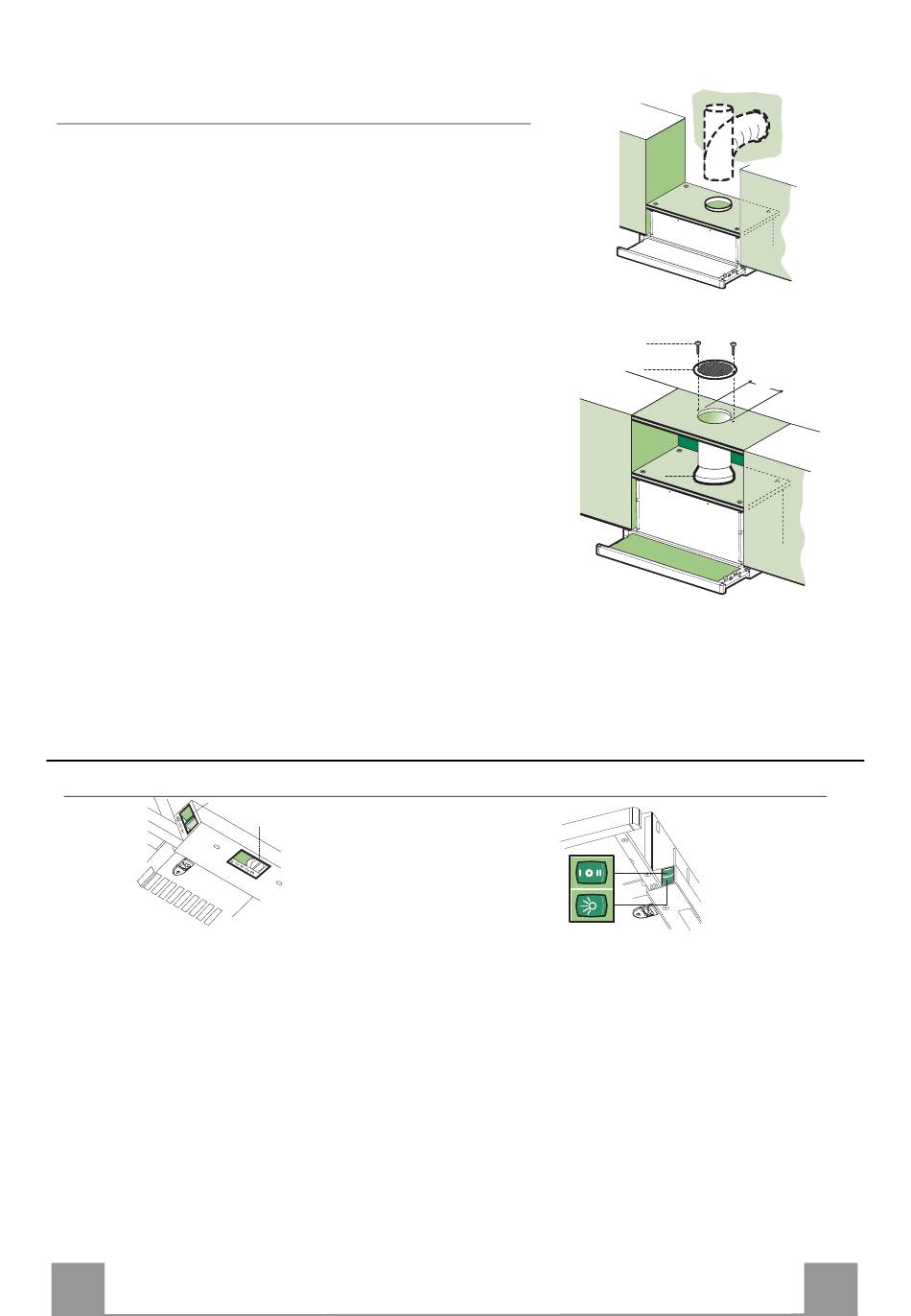

WYLOT POWIETRZA WERSJA Z WYCIĄGIEM
Aby zainstalować okap w wersji z wyciągiem, należy go pod-
łączyć do rury wylotowej za pomocą sztywnej lub giętkiej rury
ø 120 mm, wyboru rury dokonuje monter.
• Zamocuj rurę odpowiednimi opaskami. Konieczne materia-
ły nie znajdują się w zestawie.
• Wyjmij ewentualne węglowe filtry zapachowe.
PRACA W TRYBIE RECYRKULACJI
• Jeżeli ponad okapem znajduje się półka należy wyciąć w
niej otwór ø 125 mm.
• Połączyć okap z wylotem powietrza zamocowanym w półce
za pomocą giętkiej lub sztywnej rury ø 120 mm.
• Zamocować rurę za pomocą odpowiednich klamer zacisko-
wych do rur (nie znajdują się w zestawie).
• Zamocować kratkę wentylacyjną 8 na wylocie powietrza w
półce przy użyciu 2 wkrętów 12e (2,9 x 12,7 w zestawie).
• Upewnić się czy zamontowano filtry węglowe.
• Przyłącz okap do sieci zasilania, montując wyłącznik dwubiegunowy o otwarciu styków przynajmniej 3 mm.
• Po zainstalowaniu okopu, za pierwszym razem konieczne jest energiczne otwarcie wózka przesuwnego, aż do usłyszenia
trzaśnięcia oznaczającego koniec ruchu.
UŻYTKOWANIE
L
L Oświetlenie Włączanie i wyłączanie oświetlenia.
M Silnik Włączanie i wyłączanie silnika zasysania.
V Prędkość Regulacja prędkości:
1.Prędkość minimalna, przystosowana do ciągłej i
cichej wymiany powietrza, dla małej ilości zapachów.
2.Prędkość średnia, przystosowana do większości
warunków użytkowania, optymalna pod względem
przepływu powietrza oraz powstającego hałasu.
3.Prędkość maksymalna, przystosowana do dużej
emisji zapachów powstających podczas gotowania,
także przez dłuższy czas.
PL
Podłączenia
PODŁĄCZENIE ELEKTRYCZNE
Tablica sterownicza
M - V
M-V
L
L Oświetlenie Włączanie i wyłączanie oświetlenia.
M Silnik Włączanie i wyłączanie silnika zasysania.
V Prędkość Regulacja prędkości:
1.Prędkość minimalna, przystosowana do ciągłej i
cichej wymiany powietrza, dla małej ilości zapachów.
2. Prędkość średnia, przystosowana do większości
warunków użytkowania, optymalna pod względem
przepływu powietrza oraz powstającego hałasu.
ø 120
12e
8 8
125 125
9 9
