Nicht funkend
Ex nA
Grundspezifikation, Position 1, 2 (Zulassung) = BG, IG
Bei explosionsfähiger Atmosphäre:
– Elektrische Anschlüsse nicht unter Spannung trennen.
– Servicetool nicht anschließen (z.B. FXA291).
Grundspezifikation, Position 5 (Gehäuse) = A
Das Gehäuse ist nicht zugelassen für Zündschutzart Ex nA.
Potenzialausgleich
• Gerät in den örtlichen Potentialausgleich einbeziehen.

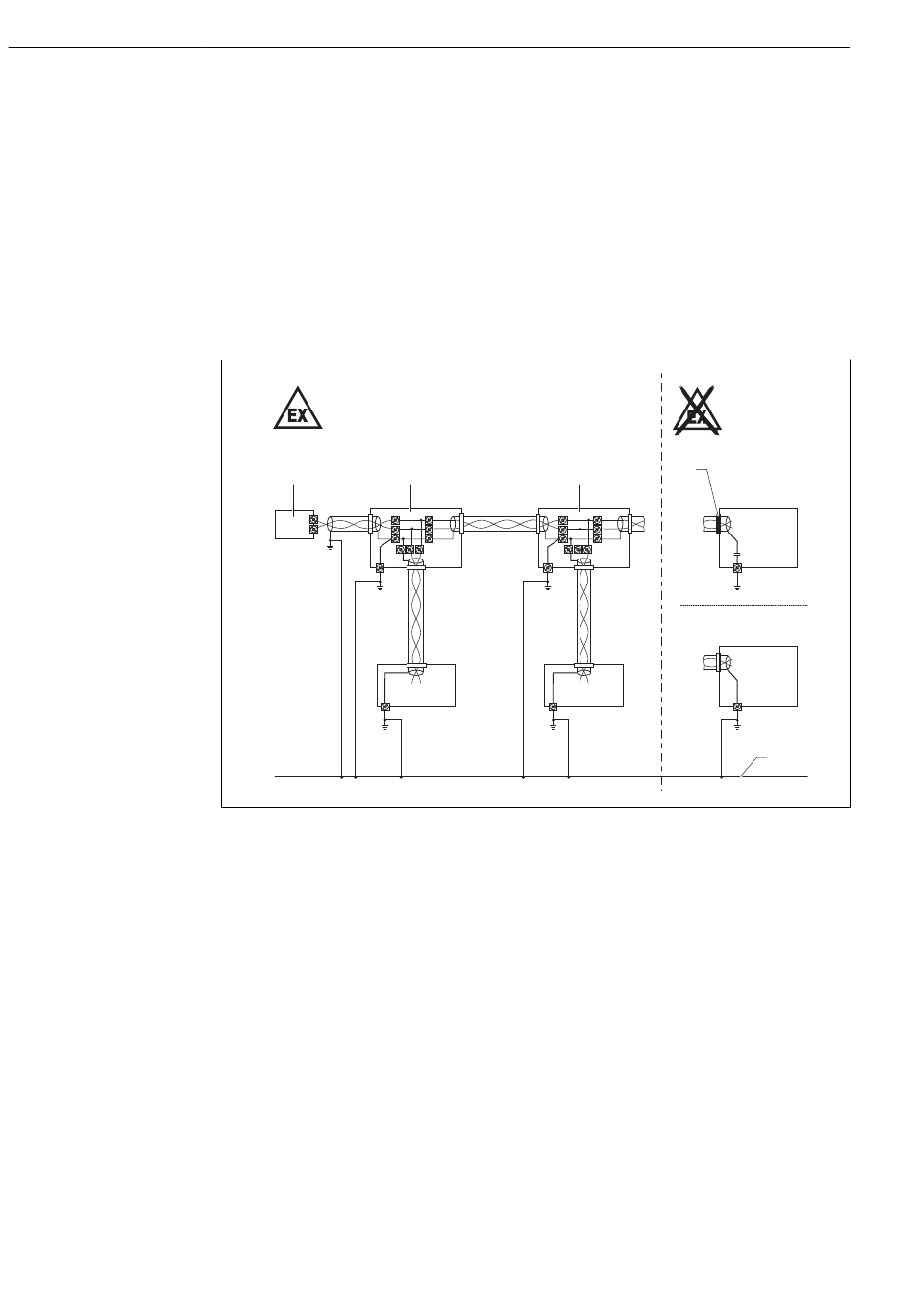

• Erdung des Schirms: Siehe folgende Zeichnung.
1
 3
A Version 1: Kleine Kondensatoren verwenden (z.B. 1 nF, 1 500 V Spannungsfestigkeit, Keramik).
Die gesamte Kapazität, die am Schirm angeschlossen ist, darf 10 nF nicht überschreiten.
B Version 2
1 Abschlusswiederstand
2 Verteiler/T-Box
3 Schirm isoliert
4 Speisegerät/Segmentkoppler
5 Potentialausgleich (in hohem Grade sichergestellt)
6 Feldgerät
Überspannungsschutz
• Ist ein Überspannungsschutz gegen atmosphärische Überspannungen erforderlich:
Ohne zusätzliche Maßnahmen sind keine anderen Stromkreise, die das Gehäuse verlassen,
während des normalen Betriebs erlaubt.
• Bei Installationen, die gemäß nationaler Vorschriften oder Normen einen Überspannungsschutz
benötigen: Gerät unter Verwendung eines Überspannungsschutzes installieren (z.B. HAW56x von
Endress+Hauser).
• Sicherheitshinweise des Überspannungsschutzes beachten.
Optionale Spezifikation, Kennung Nx (Zubehör montiert) = NA (Überspannungsschutz Typ OVP20)
Der eigensichere Eingangsstromkreis des Geräts ist erdfrei. Seine Spannungsfestigkeit von min.
290 V ist bei einem Eingang gegen Erde ausgeführt und bei mehreren Eingängen auch
eff
untereinander.
