Levelflex FMP50/51/52/53/54/55/56/57
Sicherheitshinweise:
Installation
Endress+Hauser
A
2
1
1
 2

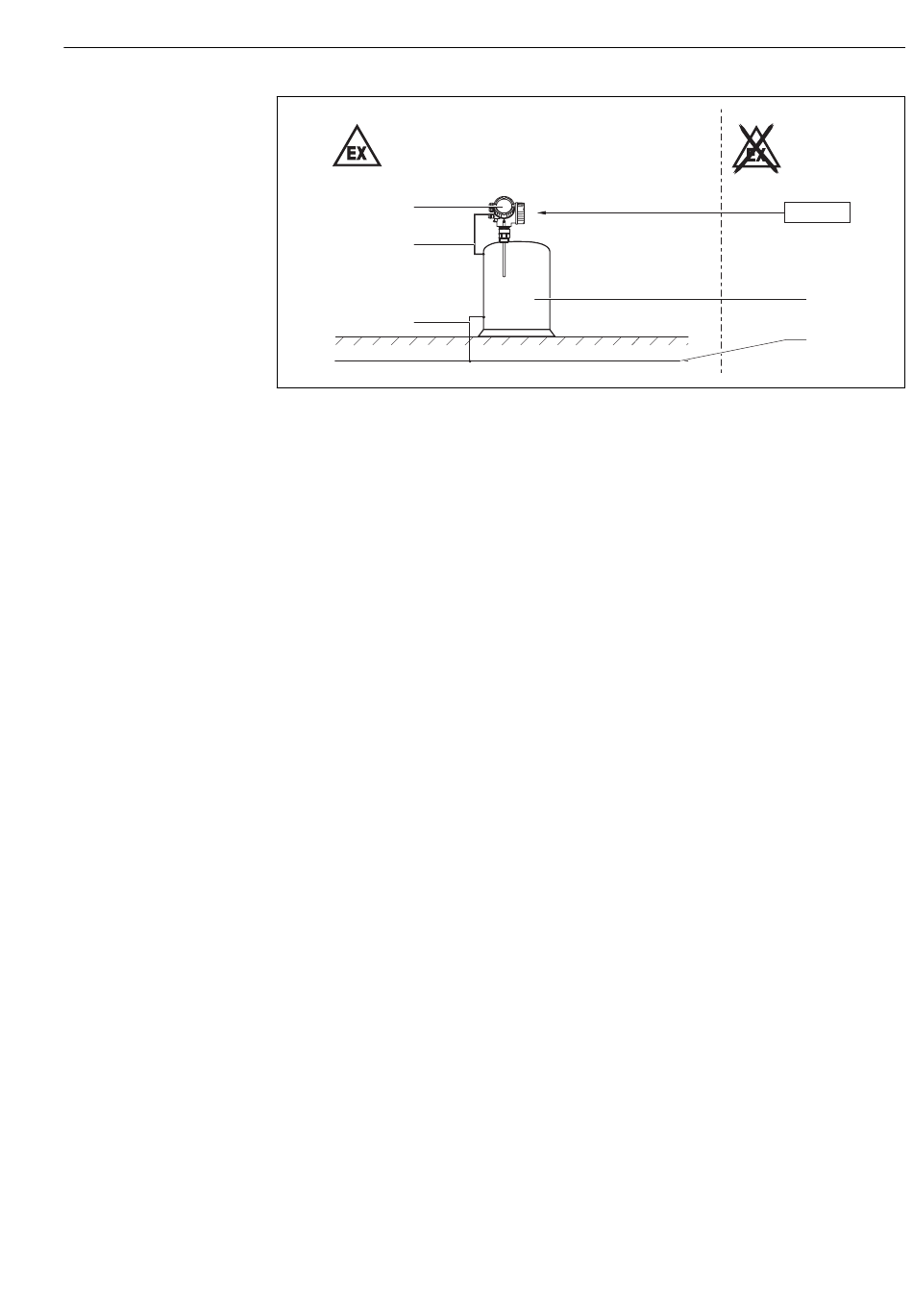

A Zone 2
1 Potentialausgleichsleitung
2 Elektronikeinsatz
3 Ex ic: Bescheinigtes zugehöriges Betriebsmittel; Ex nA: Versorgung je nach Geräteversion
4 Behälter; Zone 2
5 Potentialausgleich
• Nach einer Gehäuse-Ausrichtung (Verdrehen): Arretierschraube wieder fest anziehen (siehe
Betriebsanleitung).
• Gerät so montieren, dass mechanische Beschädigung oder Reibung in der Anwendung ausge-
schlossen sind. Besonders auf Strömungsverhältnisse und Behältereinbauten achten.
• Nach Montage und Anschluss der Sonde: Gehäuse muss mindestens die Schutzart IP65 aufweisen.
• Um die Schutzart zu erreichen:
– Deckel fest zudrehen.
– Kabeleinführung fachgerecht montieren.
• Dauergebrauchstemperatur des Anschlusskabels: –40 °C ... ≥ +85 °C; mindestens aber
entsprechend dem Einsatztemperaturbereich der Anwendung zuzüglich der Berücksichtigung von
Prozessbedingungen (T
a,min
Optionale Spezifikation, Kennung Jx (Test, Zeugnis) = JN
Dauergebrauchstemperatur des Anschlusskabels: –50 °C ... ≥ +85 °C; mindestens aber entsprechend
dem Einsatztemperaturbereich der Anwendung zuzüglich der Berücksichtigung von
Prozessbedingungen (T ), (T
a,min
Grundspezifikation, Position 4 (Anzeige, Bedienung) = N
Anforderungen gemäß IEC/EN60079-14 für Rohrleitungssysteme und Verdrahtungs- und
Installationsanweisungen der entsprechenden "Safety Instructions" (XA) beachten. Zusätzlich die
nationale Vorschriften und Normen für Rohrleitungssysteme berücksichtigen.
Eigensicherheit
Ex ic
Grundspezifikation, Position 1, 2 (Zulassung) = BH, IH
• Das Gerät ist ausschließlich für den Anschluss an bescheinigte eigensichere Betriebsmittel der
Zündschutzart Ex ic geeignet.
• Wenn die Bedingungen U
energiebegrenzte Installationskonzept (Ex ic) energiebegrenzte Geräte oder zugehörige
energiebegrenzte Geräte nach dem Entity-Konzept zusammenzuschließen.
• Der eigensichere Eingangsstromkreis des Geräts ist erdfrei. Seine Spannungsfestigkeit von min.
500 V ist bei einem Eingang gegen Erde ausgeführt und bei mehreren Eingängen auch
eff
untereinander.
• Regeln für die Zusammenschaltung von eigensicheren Stromkreisen beachten.
• Das Gerät kann an das Endress+Hauser Servicetool FXA291 angeschlossen werden;
Betriebsanleitung und Angaben in dem Kapitel "Überspannungsschutz" berücksichtigen.
), (T +20 K).
a,max
+20 K).
a,max
> U , (I > I ), C > C + C
i o i o a i Kabel
und L > L + L erfüllt sind, erlaubt das
a i Kabel
