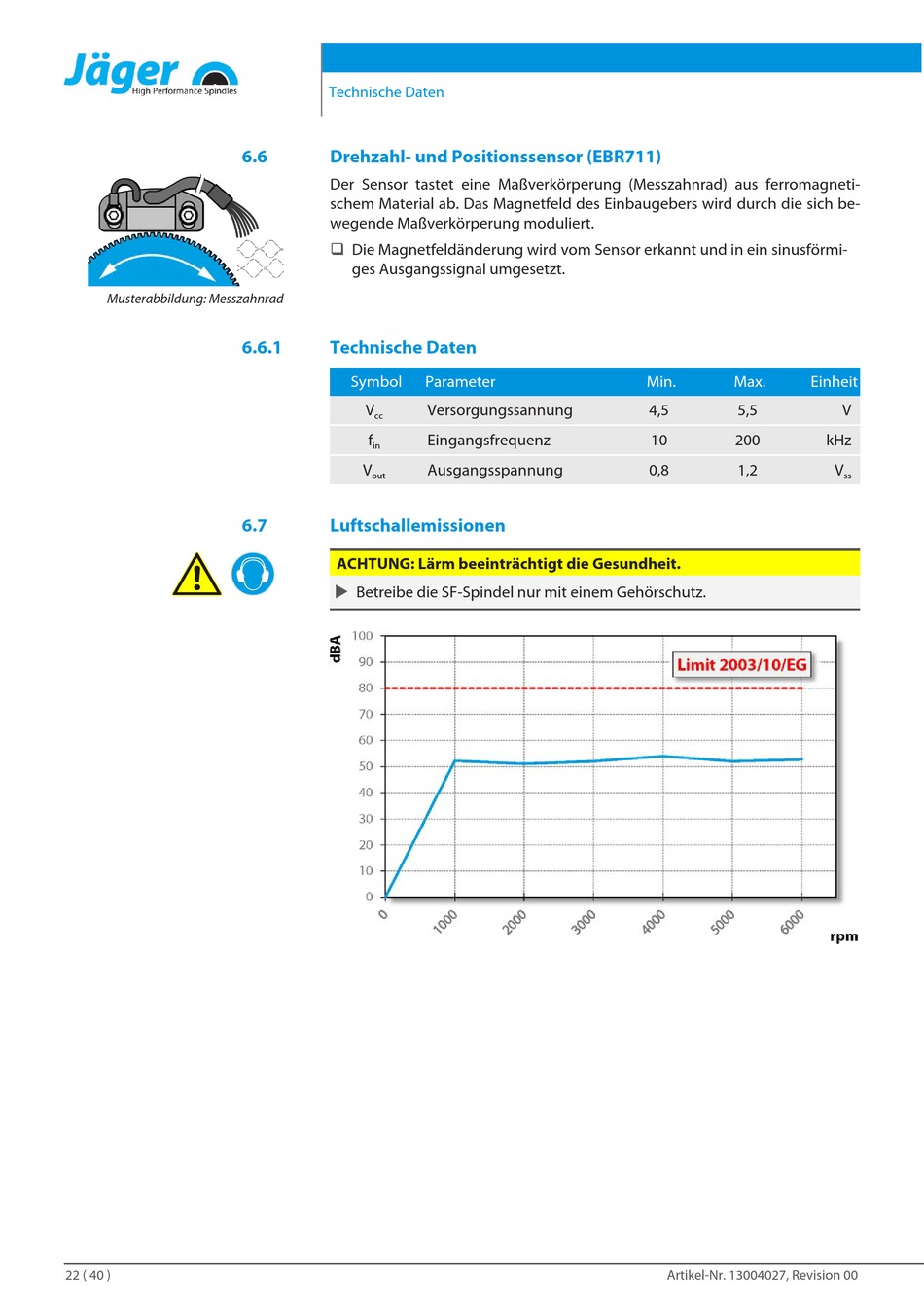

Musterabbildung: Messzahnrad
22 ( 40 )
Technische Daten
6.6
Drehzahl- und Positionssensor (EBR711)
Der Sensor tastet eine Maßverkörperung (Messzahnrad) aus ferromagneti-
schem Material ab. Das Magnetfeld des Einbaugebers wird durch die sich be-
wegende Maßverkörperung moduliert.
q
Die Magnetfeldänderung wird vom Sensor erkannt und in ein sinusförmi-
ges Ausgangssignal umgesetzt.
6.6.1
Technische Daten
Symbol
V
cc
f
in
V
out
6.7
Luftschallemissionen
ACHTUNG: Lärm beeinträchtigt die Gesundheit.
u
Betreibe die SF-Spindel nur mit einem Gehörschutz.
Parameter
Versorgungssannung
Eingangsfrequenz
Ausgangsspannung
Min.
Max.
Einheit
4,5
5,5
10
200
0,8
1,2
Artikel-Nr. 13004027, Revision 00
V
kHz
V
ss
