- B3 von der Kante oben 8mm
4 Die 5 Löcher von außen mit Ø
4mm bohren.
5 Die TECHART
Seitenschwellerblenden aufsetzen
und ausrichten.
6 Von der Innenseite
Befestigungsbohrungen an
TECHART Seitenschwellerblende
anzeichnen, dazu mit Bohrer Ø
4mm anbohren, ca. 1mm tief.
7 TECHART Seitenschwellerblende abnehmen.
8 Die 4 angebohrten Löcher mit Bohrer Ø 4mm 10mm tief bohren.
(TECHART Bohrer mit Anschlag 000.100.100.900)
9 PU Kleber auf die TECHART Seitenschwellerblende auftragen und an den
Schweller kleben.
10 TECHART Seitenschwellerblende mit den Schrauben 5x12 an den Schweller
schrauben.
11 3 Befestigungslöcher unten, innen in die TECHART Seitenschwellerblende mit
Bohren Ø 4mm bohren (Achtung nicht durch bohren) und mit den Schrauben
5x12 verschrauben.
Die Teile im Klebebereich gut andrücken. Auf Passgenauigkeit achten –
i
gegebenenfalls heraustretenden Kleber mit Reiniger entfernen.
12 TECHART Seitenschwellerblenden mit Klebeband so fixieren, dass diese überall
gut anliegen.
Die Trockenzeit muss mindestens 12 Stunden betragen.
i
TECHART Version 04 vom 08.04.14
MONTAGEANLEITUNG
TECHART Aero-Kit I für Cayenne ab MJ11
32
B3

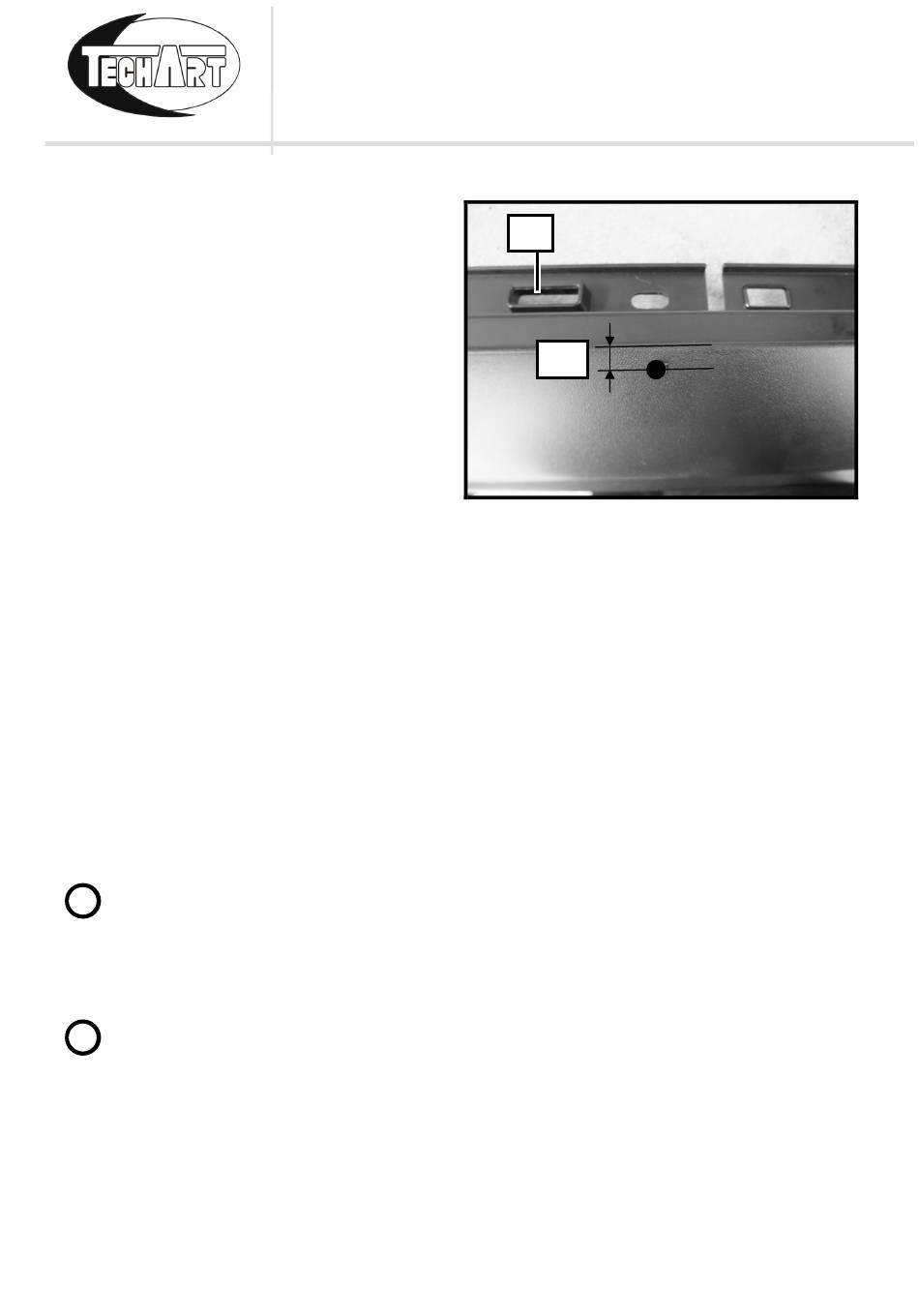

Abb. 52
