Techart Aero-Kit I Montageanleitung Seite 22

2 Obere Teile vom originalen
Heckschürzen Unterteil (10) in die
Heckschürze (11) einclipsen.
3 TECHART Klemmleiste
058.100.500.112 (12) in die
Heckschürze (11) einclipsen und
damit das abgetrennte
Heckschürzen Unterteil (10)
einklemmen.
4 TECHART Reflektor rechts und
links 058.180.500.10_ (13) in die
TECHART Heckdiffusor rechts
und links 058.100.500.10_ (14)
einlegen und mit den Schrauben
5x16 und dem TECHART Halter
Reflektor rechts und links
058.100.500.18_ (15)
anschrauben, (auf jeder Seite nur
die vorderen beiden, siehe Pfeile).
5 TECHART Unterboden rechts und
links 058.100.500.142/143 (16)
einhängen und vorn mit der
Schraube 5x16 an TECHART
Heckdiffusor rechts und links (14)
anschrauben, dazu Löcher Ø
3,5mm bohren. Siehe Pfeil.
TECHART Version 04 vom 08.04.14
MONTAGEANLEITUNG
TECHART Aero-Kit I für Cayenne ab MJ11
10
13
11
12
15
16
Seite 22 von 36

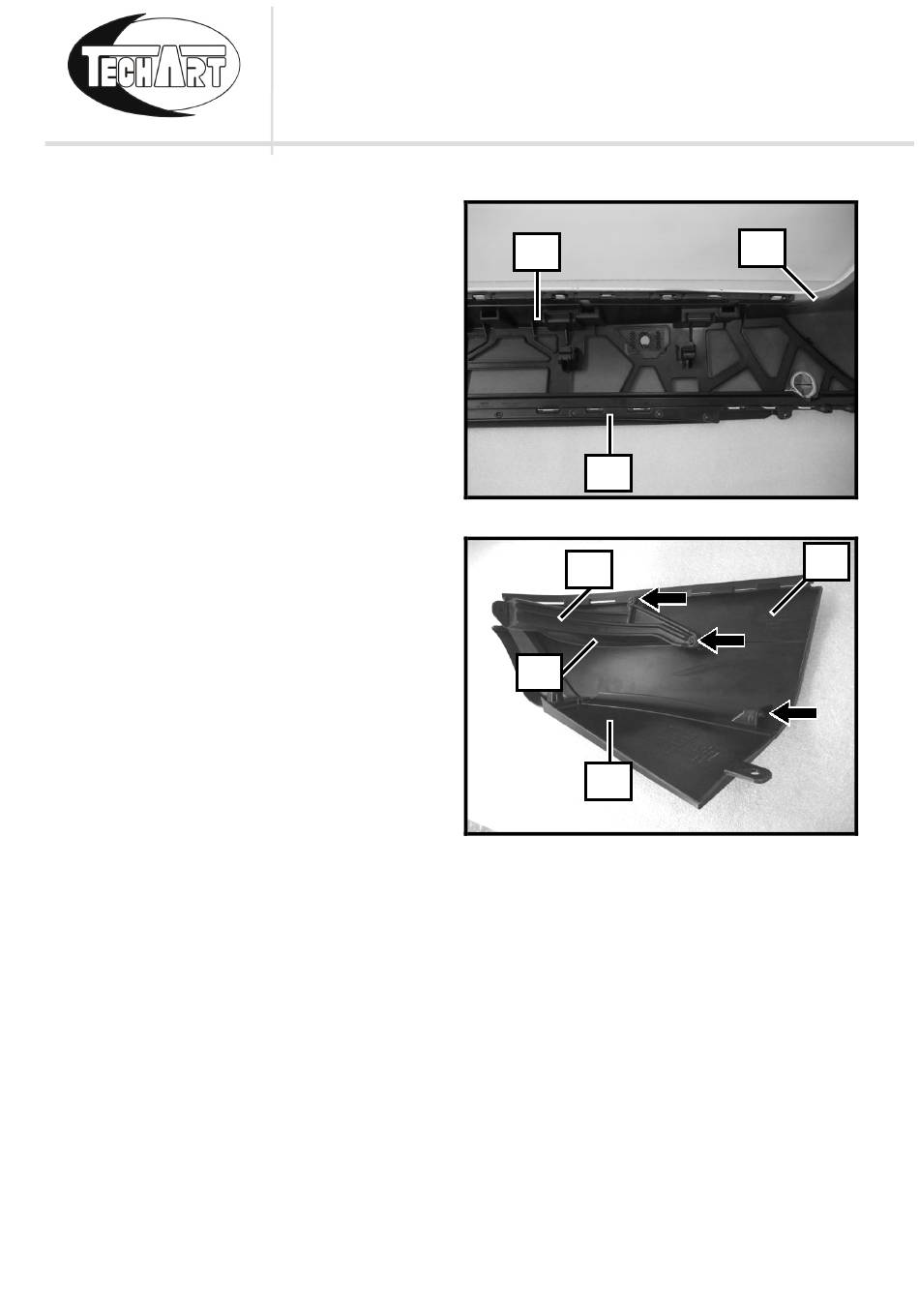

Abb. 30
14
Abb. 31
