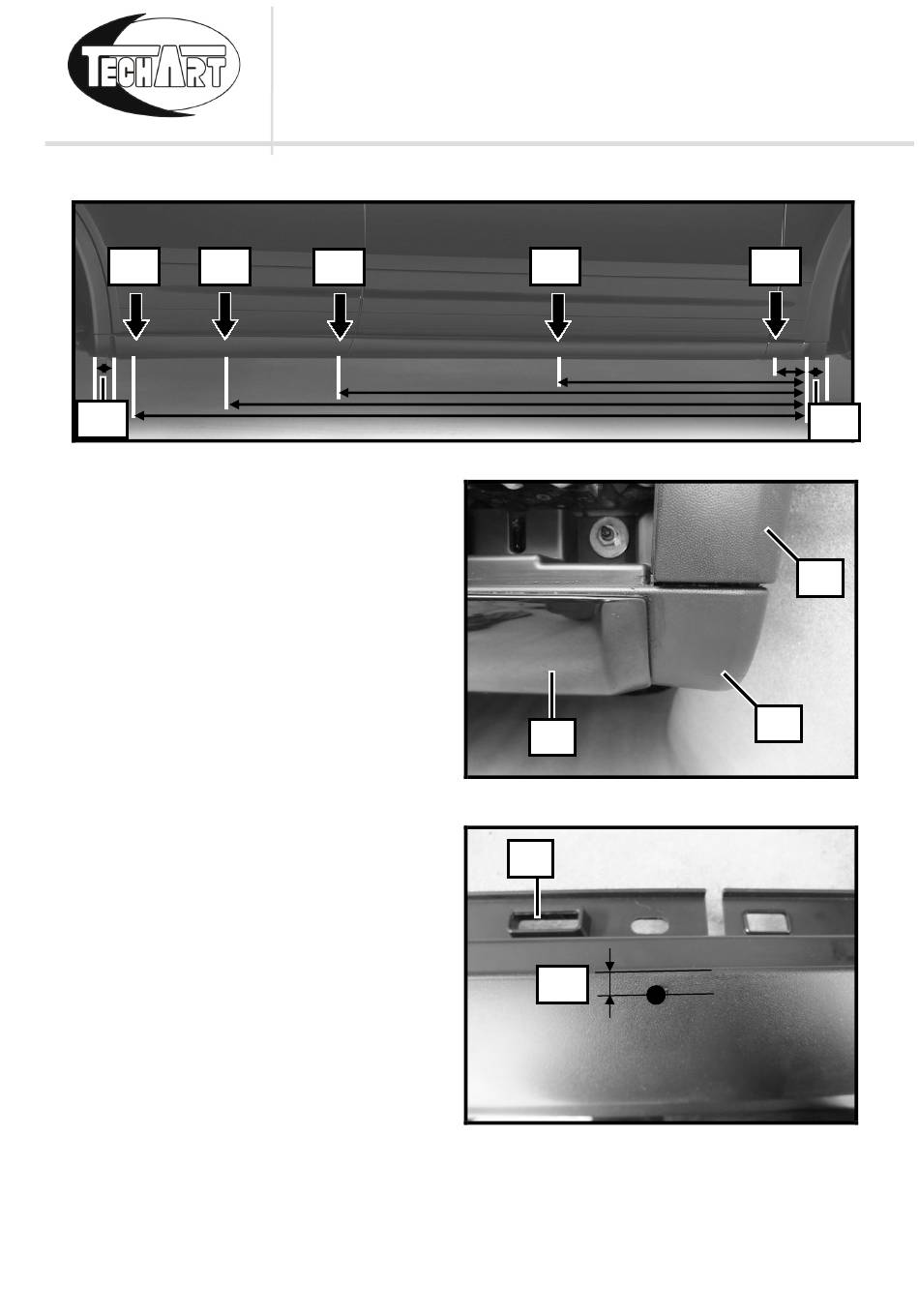

Techart Aero-Kit I Montageanleitung Seite 31

5.L 4.L
A1
1 Die Radhausverbreiterung (31) in
den Seitenschweller (32)
einschieben. Die TECHART
Seitenschwellerblenden
058.100.340.10_ (33) in
Verlängerung an die Verbreiterung
und unterhalb vom Radius am
Schweller fixieren, vorn und hinten
ausrichten (A1 = ca. 50mm) und
mit Klebeband die Position am
Schweller kennzeichnen.
2 TECHART Schwellerblenden
abnehmen.
3 Die TECHART Seitenschweller-
blende (32) werden oben
mit 5 Schrauben 5x12 und
unten mit 3 Schrauben 5x12
verschraubt. Dazu die oberen
Löcher am Schweller anzeichnen.
TECHART Schwellerblende von
vorn gemessen:
- 1. Loch = 50mm
- 2. Loch = 665mm
- 3. Loch = 1280mm
- 4. Loch = 1575mm
- 5. Loch = 1870mm
TECHART Version 04 vom 08.04.14
MONTAGEANLEITUNG
TECHART Aero-Kit I für Cayenne ab MJ11
3.L
2.L
33
32
B3
1.L
A1
Abb. 49
31
32
Abb. 50
Abb. 51
Seite 31 von 36
