Installation

4.1

TECHART Frontspoiler montieren

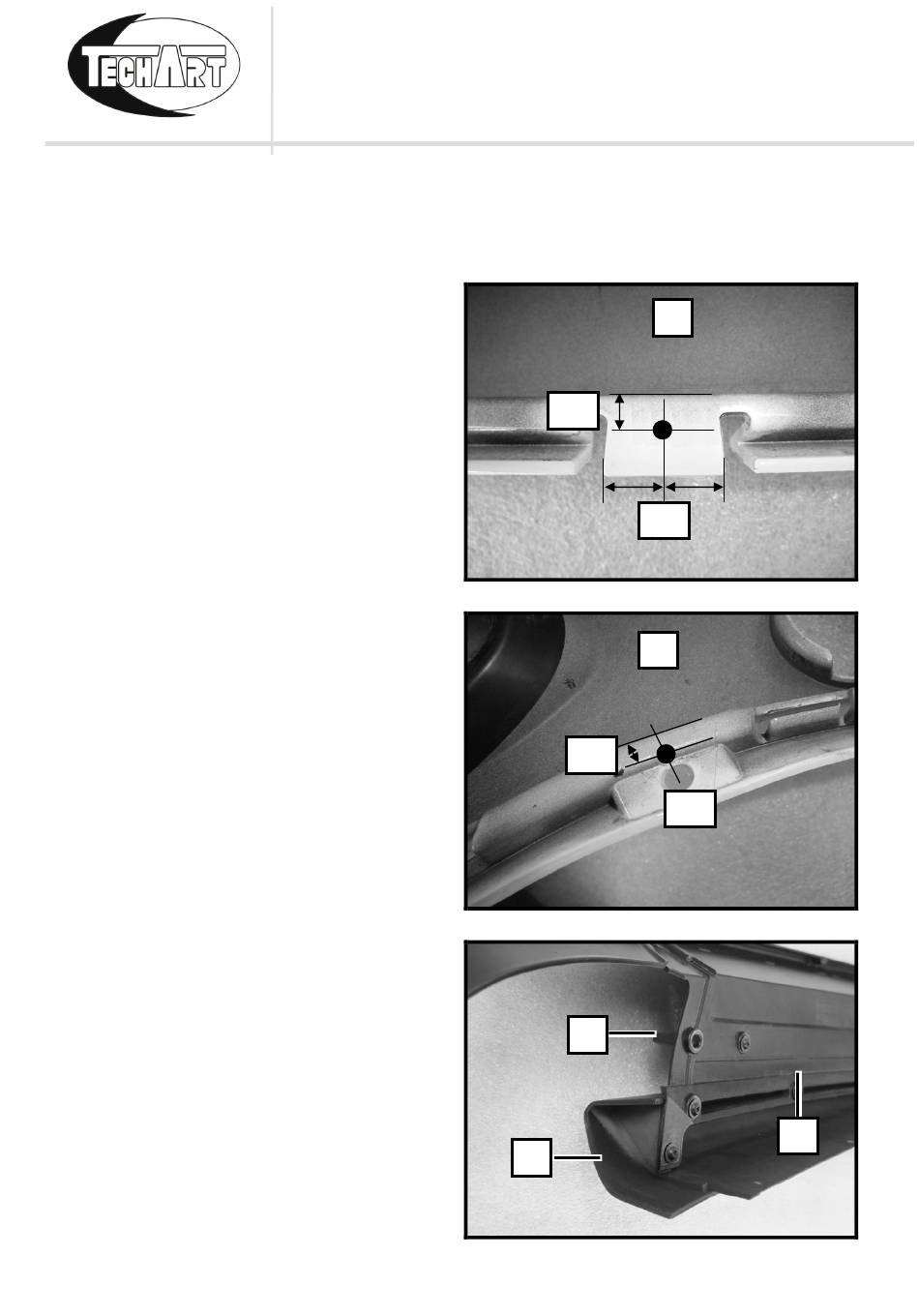

1 Befestigungslöcher zur
Verschraubung TECHART
Frontspoiler bohren.
An den 5 Laschen an der originalen
Frontverkleidung (1) die Löcher
anzeichnen und mit Ø 4mm bohren
- B1 von der Kante oben 8mm
- B2 in der Mitte
An den 2 Bohrungen, schräg unter
dem Abschlepphakendeckel, an der
originalen Frontverkleidung (1) die
Löcher anzeichnen und mit Ø 4mm
bohren
- B3 von der Kante oben 8mm
- B4 oberhalb dem vorhandenen
Loch
2 TECHART Steg 055.100.100.153
(2) mit den Schrauben 5x16 an
den TECHART Frontspoiler Mitte
058.100.100.170 (4) schrauben.
3 TECHART Splitter
055.100.150.102 (3) mit den
Schrauben 5x16 an den
TECHART Frontspoiler Mitte
058.100.100.170 (4) schrauben.
TECHART Version 04 vom 08.04.14
MONTAGEANLEITUNG
TECHART Aero-Kit I für Cayenne ab MJ11
3
1
B1
B2
1
B3
B4
2
Abb. 17
Abb. 18
4
Abb. 19
