6 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
► Befolgen Sie die nationalen und internationalen Vorschriften zur Errich-
tung elektrotechnischer Anlagen.
► Spannungsversorgung nach EN 50178 sicherstellen.
► Anlage spannungsfrei schalten.

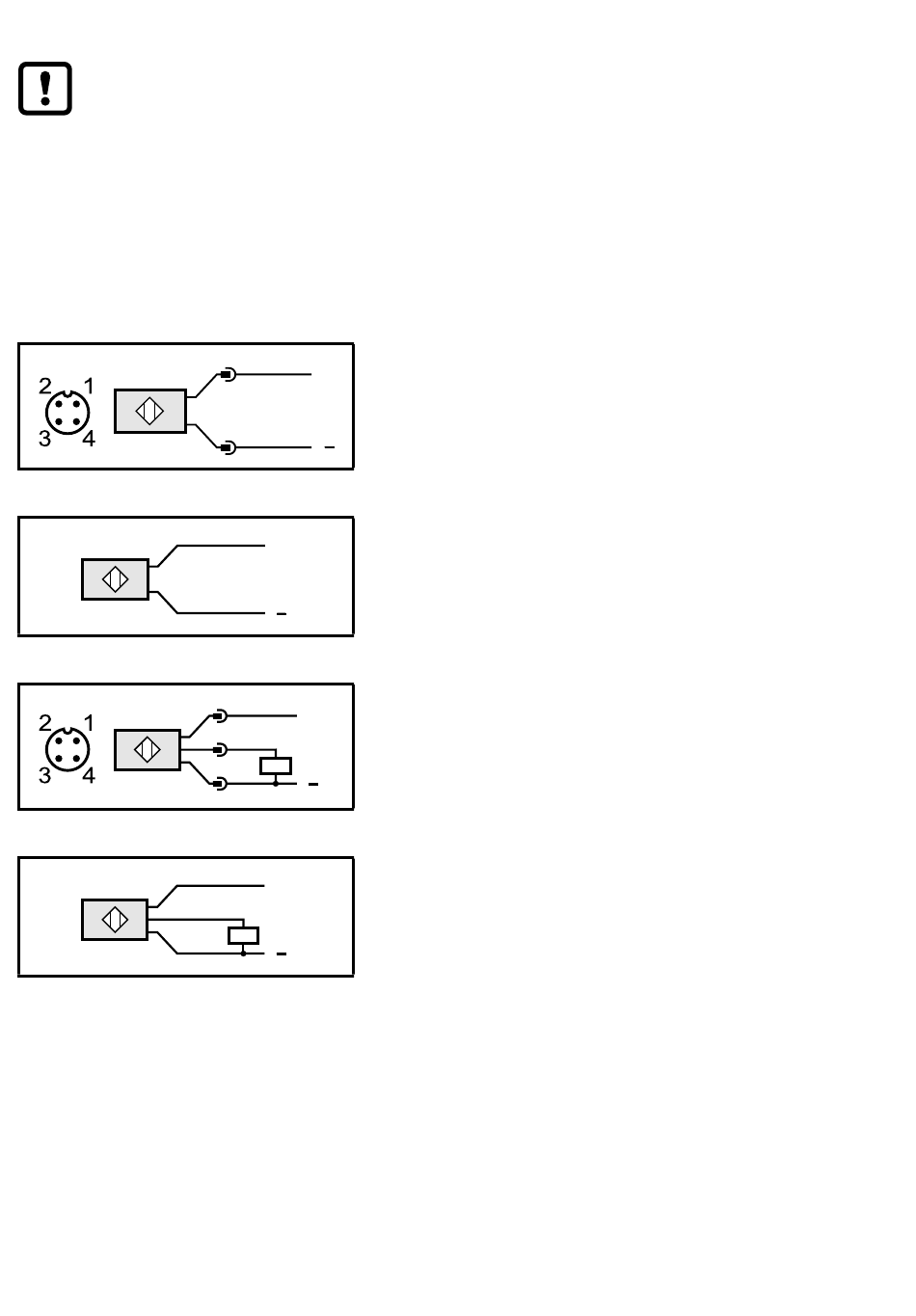

► Gerät folgendermaßen anschließen:
Sender Stecker
Sender Kabel *
BN
BU
Empfänger Stecker
Empfänger Kabel *
BN
BK
BU
* Adernfarben: BN = Braun, BU = Blau, BK = Schwarz
4
Pin 1 = L+
1
L +
(Pin 2: nicht belegt)
Pin 3 = L-
3
(Pin 4: nicht belegt)
L
L +
BN = L+
BU = L-
L
Pin 1 = L+
1
L +
(Pin 2 = nicht belegt)
4
Pin 3 = L-
3
L
Pin 4 = Last
BN = L+
L +
BU = L-
BK = Last
L
