Inhaltszusammenfassung für ifm O5H5 A Serie

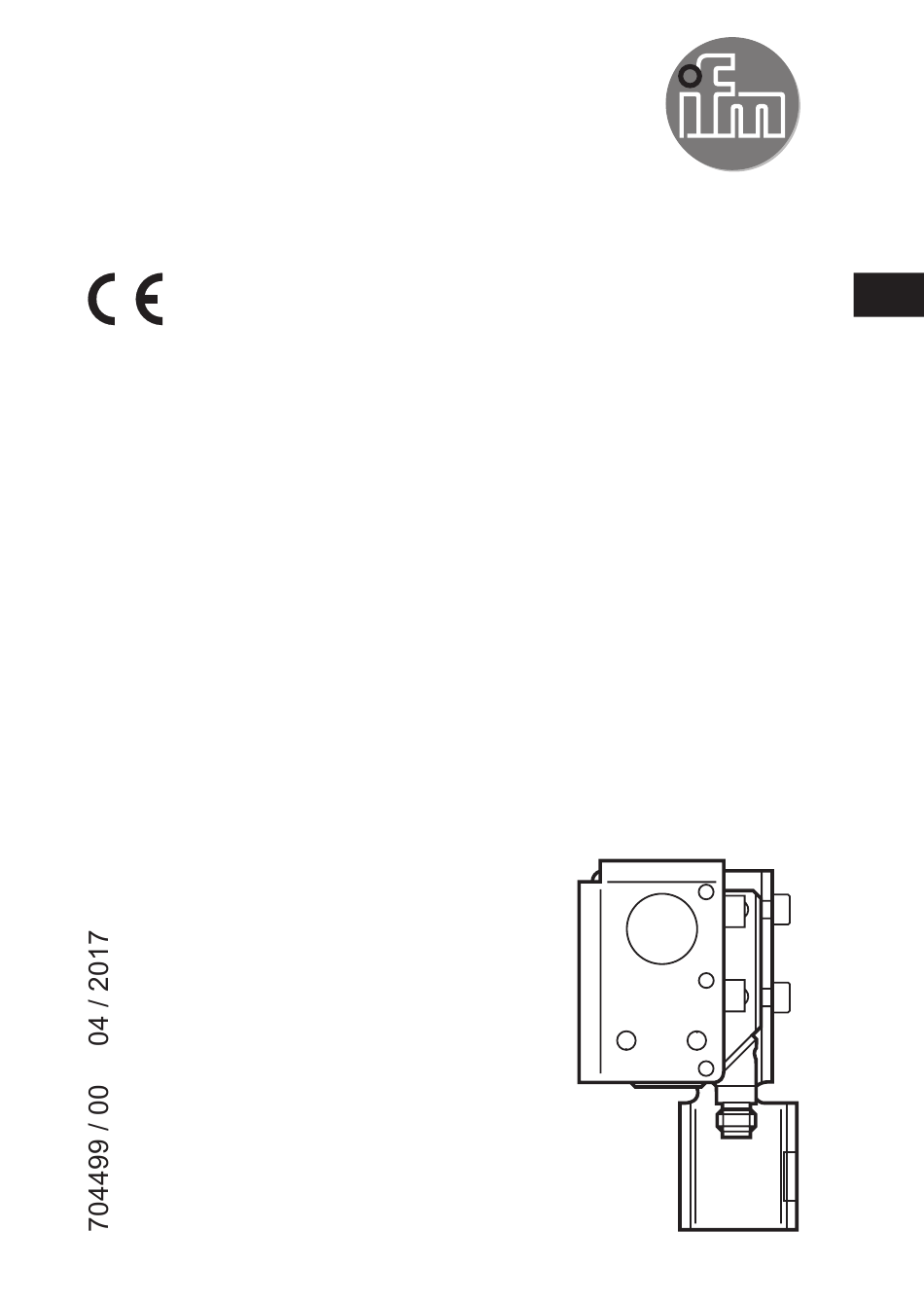

- Seite 1 Bedienungsanleitung Reflexlichttaster mit Hintergrundausblendung O5H5xA...
- Seite 2 1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument. Vergewis- sern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet.
- Seite 3 4 Montage ► Den Reflexlichttaster auf das zu erfassende Objekt ausrichten ► Mit Hilfe einer Montagehalterung befestigen. Hinweis: Die zu erfassenden Objekte sollten sich quer zur Geräteoptik bewegen. ► Bei anderen Bewegungsrichtungen vorher testen, ob eine sichere Schaltfunktion gewährleistet ist. 5 Bedien- und Anzeigeelemente 1: LED 2: [OUT on]...
- Seite 4 ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: DC PNP Pin 1 = L+ (Pin 2 = nicht belegt) Pin 3 = L- Pin 4 = Last 7 Einstellungen 7.1 Gerät soll schalten, wenn das Objekt erkannt wird ► Das Objekt platzieren. ►...
- Seite 5 > LED leuchtet wenn der Schaltausgang geschaltet ist. 9 Wartung, Instandsetzung und Entsorgung ► Die Frontscheibe des Geräts von Verschmutzungen freihalten. ► Zur Reinigung keine Lösungsmittel oder Reiniger verwenden, die den Kunst- stoff beschädigen könnten. Technische Daten und weitere Informationen unter www.ifm.com...
