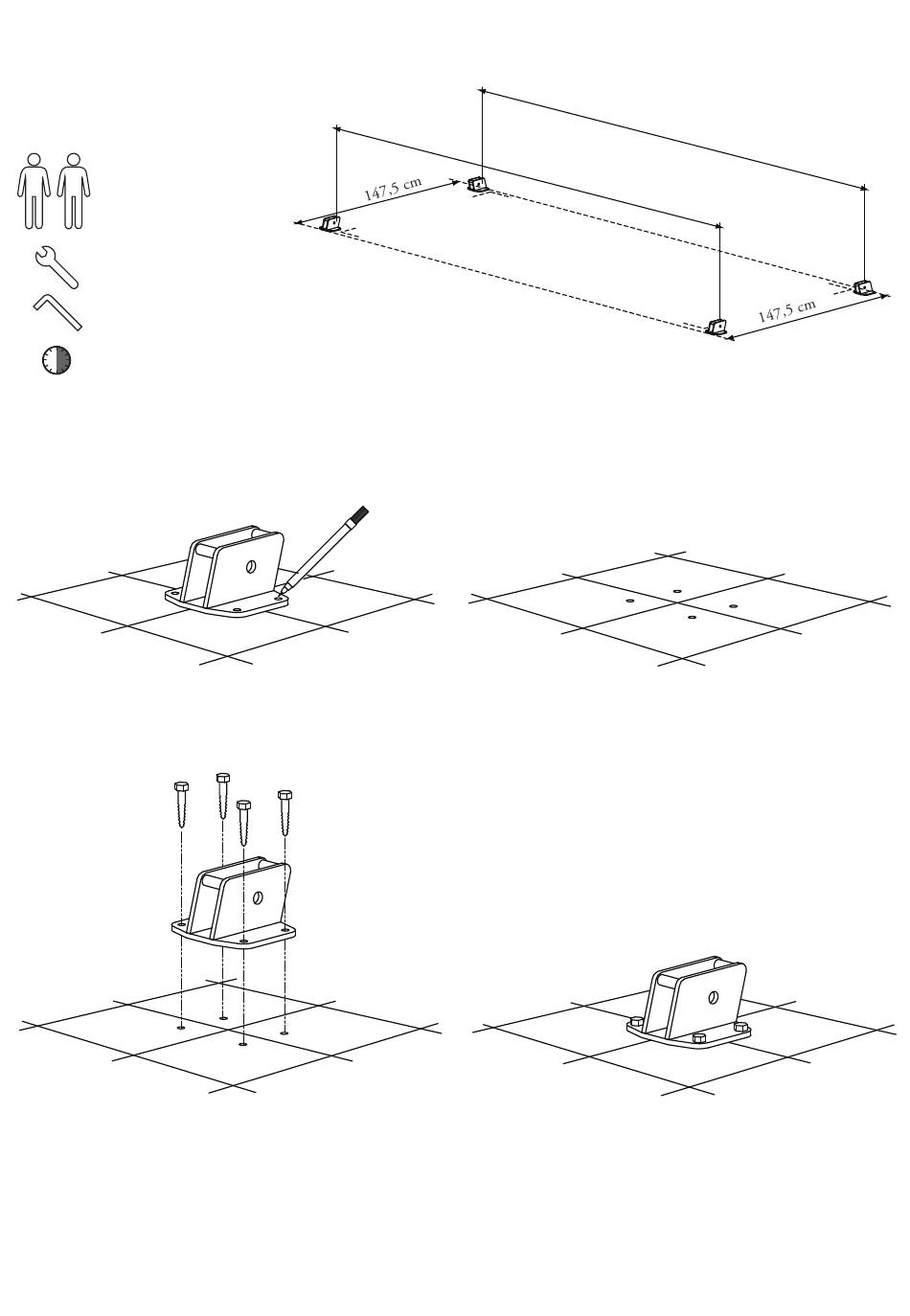

MONTAGE MIT BODENVERANKERUNG
WAS SIE BRAUCHEN
2 Personen
Maulschlüssel Nr. 17
inbusschlüssel Nr. 4 - 5
+/- 30 min.
2. Zeichnen Sie die 4 Löcher jeder Bodenverankerung
(12) an.
3. Bohren Sie Löcher dort, wo sie angezeichnet wurden.
4. Platzieren Sie die Bodenverankerungen (12) genau
über den gebohrten Löchern.
42
montage mit bodenverankerung
2) plaats de grondverankering (12) op de ondergrond op de h
aangegeven afstanden
1. Positionieren Sie die
Bodenverankerungen (12) auf
dem Boden in einem Abstand x
voneinander wie auf der
Zeichnung angegeben.
Hopper Shade 360 cm (10 personen) x = 3515mm
Hopper Shade 300 cm (8 personen) x = 2915mm
Hopper Shade 240 cm (6 personen) x = 2315mm
7
X
Bei HS 10 Personen ist x = 351,5 cm
Bei HS 8 Personen ist x = 291,5 cm
x
Bei HS 6 Personen ist x = 231,5 cm
x
5. Jede Bodenverankerung (12) kann jetzt mithilfe von
Schrauben (Benutzen Sie hierzu die Befestigungsmittel,
die am besten für die Unterlage, auf der Hopper Shade
stehen sollte, geeignet sind).
X
