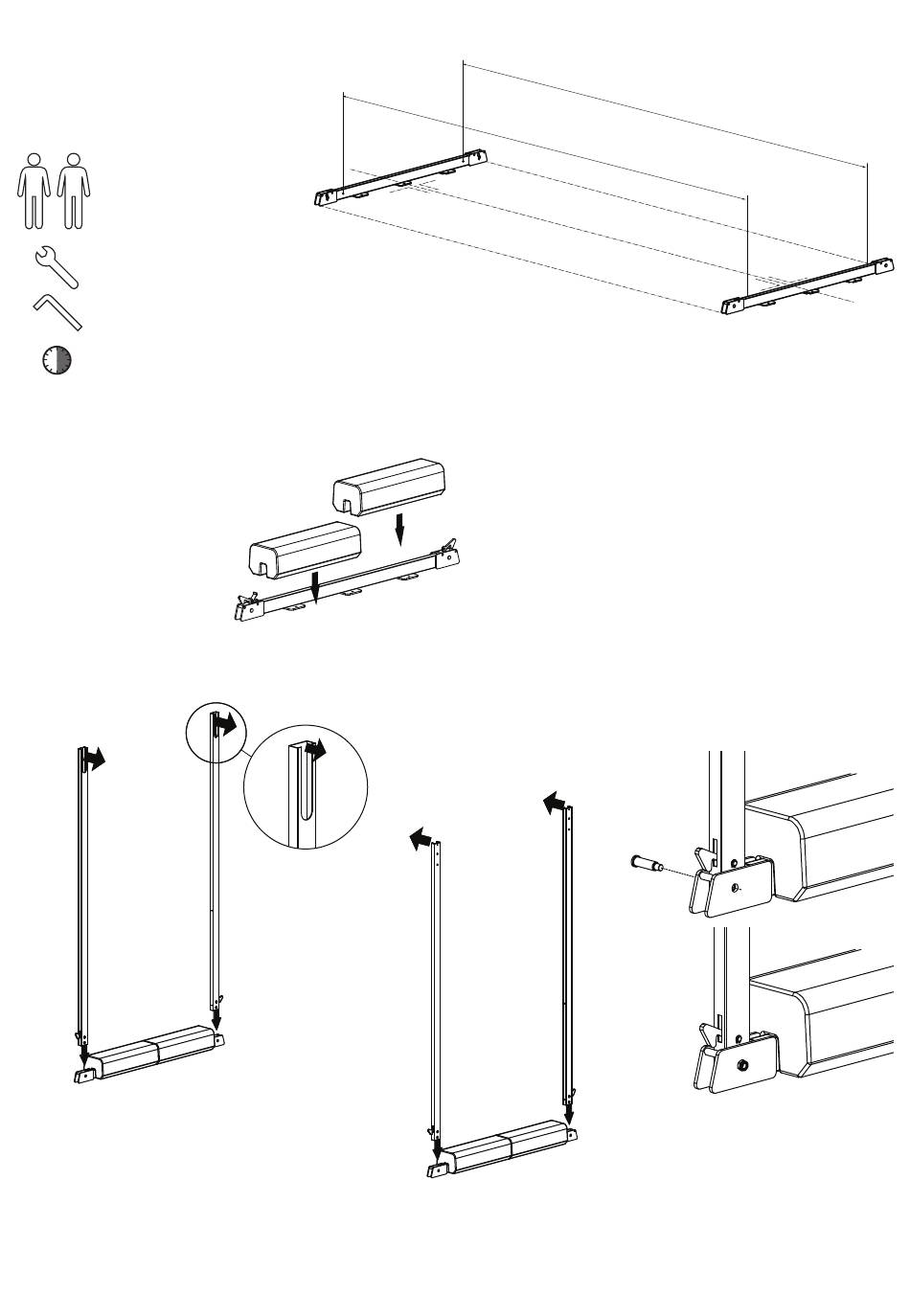

FREISTEHENDE MONTAGE
WAS SIE BRAUCHEN
2 Personen
Maulschlüssel Nr. 17
inbusschlüssel Nr. 4 - 5
+/- 30 min.
3
2. Setzen Sie die Ballastblöcke (11) mit den Aussparungen über die Rohre der freistehenden Füße (10).
4
5
3. Befestigen Sie die Seitenprofile (1) im Fuß (10). Achtung! Die Aussparung oben muss nach innen weisen. Stecken
Sie das Seitenprofil (1) in den Fuß (10), sodass Sie den bolden(4) durch die Löcher in Bodenplatte und Seitenprofil
(1) stecken können. Ziehen sie die mutter (5) auf den Schraube (4). Gehen Sie jetzt weiter zu SCHRITT 4 der
Montage mit Hopper auf den Vorseiten.
4a
1) assembleer de zijprofielen (5) zoals beschreven op pagina ...
2
Hopper Shade 360 cm (10 personen) x = 3515mm
4
Hopper Shade 300 cm (8 personen) x = 2915mm
Hopper Shade 240 cm (6 personen) x = 2315mm
x
1. Positionieren Sie die beiden
freistehenden Füße (10) parallel
zueinander im Abstand x zwischen
den Innenseiten der beiden
Rohre.
x
Hopper Shade 360 cm (10 personen) x = 3515mm
Hopper Shade 300 cm (8 personen) x = 2915mm
Hopper Shade 240 cm (6 personen) x = 2315mm
4a
3
7
5
x
x
x
4b
4
X
X
Bei HS 10 Personen ist X = 353 cm
Bei HS 8 Personen ist X = 293cm
Bei HS 6 Personen ist X = 233cm
4a
4b
7
