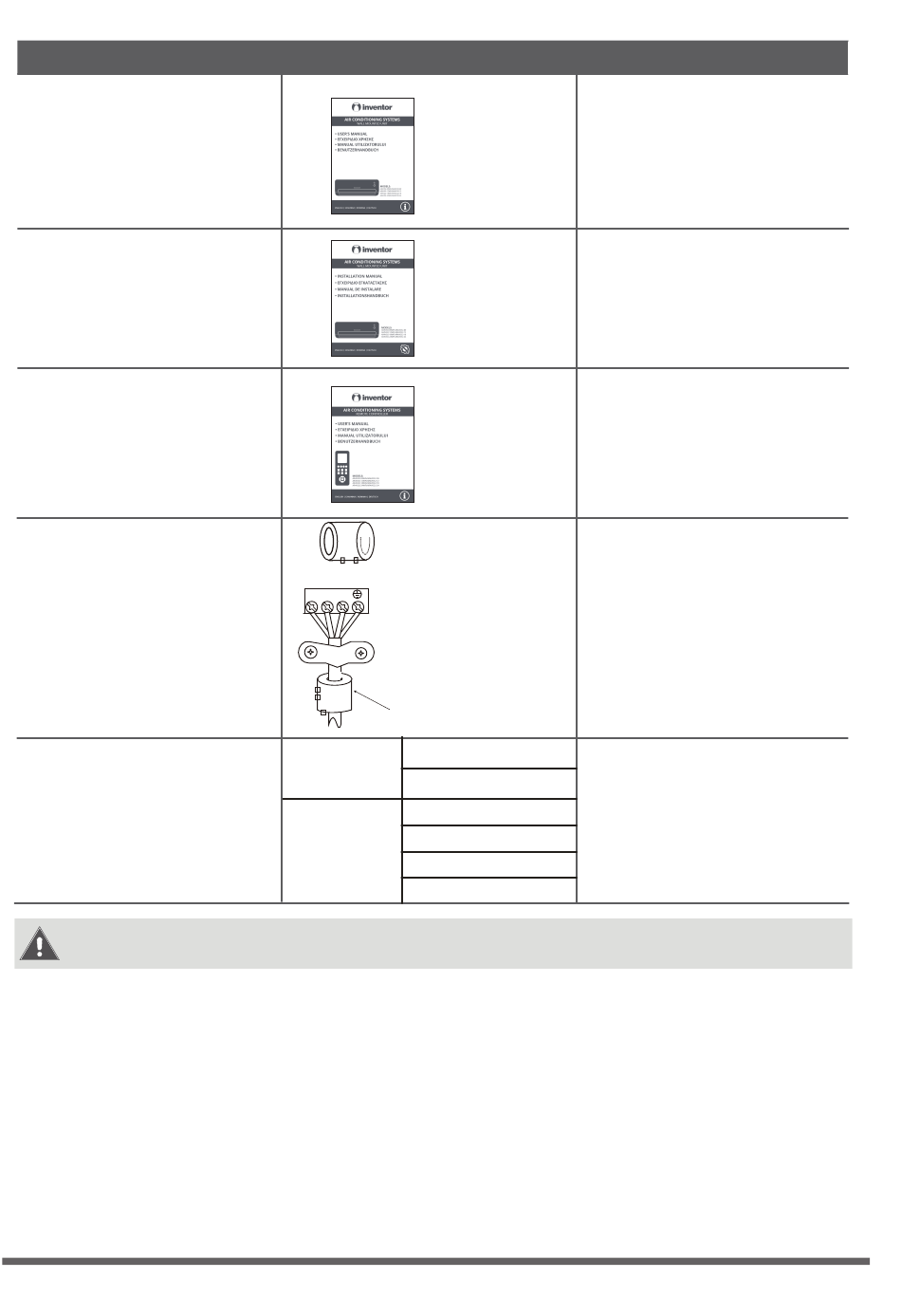

Όνομα
Εγχειρίδιο Χρήστη
Εγχειρίδιο Εγκατάστασης
Εγχειρίδιο
Τηλεχειριστηρίου
Μαγνητικός δακτύλιος και ζώνη
(αν προμηθεύεται και συσκευάζετε
με τα αξεσουάρ, ανατρέξτε στο
διάγραμμα καλωδίωσης για να
το εγκαταστήσετε πάνω
στο καλώδιο σύνδεσης.)
Ένωση
Συνδεδεμένων Αγωγών
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η μονάδα θα πρέπει να εγκαθίσταται σε χώρους με επαρκή εξαερισμό και σε μέρη που το
μέγεθος τους μπορεί να υποστηρίξει τη λειτουργία αυτής της μονάδας.
Για κλιματιστικά με ψυκτικό υγρό R32:
Η μονάδα θα πρέπει να εγκατασταθεί σε χώρο μεγαλύτερο των 4 m2 και με επαρκή
εξαερισμό.
Για κλιματιστικά με ψυκτικό υγρό R290, τα ελάχιστα επιτρεπτά τετραγωνικά του χώρου είναι:
<=9000Btu/h μονάδες: 13m
>9000Btu/h and <=12000Btu/h μονάδες: 17m
>12000Btu/h and <=18000Btu/h μονάδες: 26m
>18000Btu/h and <=24000Btu/h μονάδες: 35m
Σχήμα
1 2 3
Περάστε τη ζώνη μέσα
απο την τρύπα του
μαγνητικού δακτύλιου
για να το εφαρμόσετε
πάνω στο καλώδιο.
6.35( 1/4 i n)
Φ
Γραμμή
ρευστού
9.52( 3/8in)
Φ
9.52( 3/8in)
Φ
12.7( 1/2in)
Φ
Γραμμή
16( 5/8in)
Αερίου
Φ
Φ
2
2
Ν* αναφέρεται σύμφωνα
με την πραγματική ποσότητα.
Εξαρτήματα που πρέπει να
αγοράσετε. Συμβουλευτείτε
τον προμηθευτή σας για το
μέγεθος των αγωγών.
19( 3/4in)
2
2
Ποσότητα
1
1
1
