Installation Der Inneneinheit - INVENTOR AR4VI32-09WFI Installationshandbuch

Indoor Unit Installation

Installation der Inneneinheit

Installationsanleitung - Außeneinheit
Installation Instructions – Indoor
Unit
PRIOR TO INSTALLATION
WICHTIG BEI DER INSTALLATION
Before installing the indoor unit, refer to the
Vergewissern Sie sich vor der Installation des
label on the product box to make sure that the
Innengeräts, dass auf der Produktverpackung
model number of the indoor unit matches the
angegeben ist, dass die Modellnummer des
model number of the outdoor unit.
Innengeräts mit der Modellnummer des
Außengeräts übereinstimmt.
Step 1: Select installation location
Before installing the indoor unit, you must
1. Schritt: Wählen Sie einen Installationsort.
choose an appropriate location. The following
Bevor Sie das Innengerät installieren, müssen
are standards that will help you choose an
Sie einen geeigneten Standort auswählen. Die
appropriate location for the unit.
folgenden Voraussetzungen sind hilfreich, um
einen geeigneten Standort zu finden.
Proper installation locations meet the
following standards:
Befolgen Sie für einen korrekten
Installationsort die folgenden Anweisungen:
Good air circulation
o
Gute Luftzirkulation
o
Convenient drainage
o
Ausreichende Drainage
o
Noise from the unit will not disturb other
o
Das Geräusch des Geräts wird die Anwesenden
o
people
nicht stören
Stabiler und robuster Standort, um Vibrationen
o
Firm and solid—the location will not vibrate
o
zu vermeiden
Strong enough to support the weight of the
o
Stark genug, um das Gewicht des Geräts zu
o
unit
tragen
A location at least one meter from all other
o Standort mindestens 1 Meter von elektrischen
o
electrical devices (e.g., TV, radio, computer)
Geräten entfernt (z.B. TV, Radio, Computer)

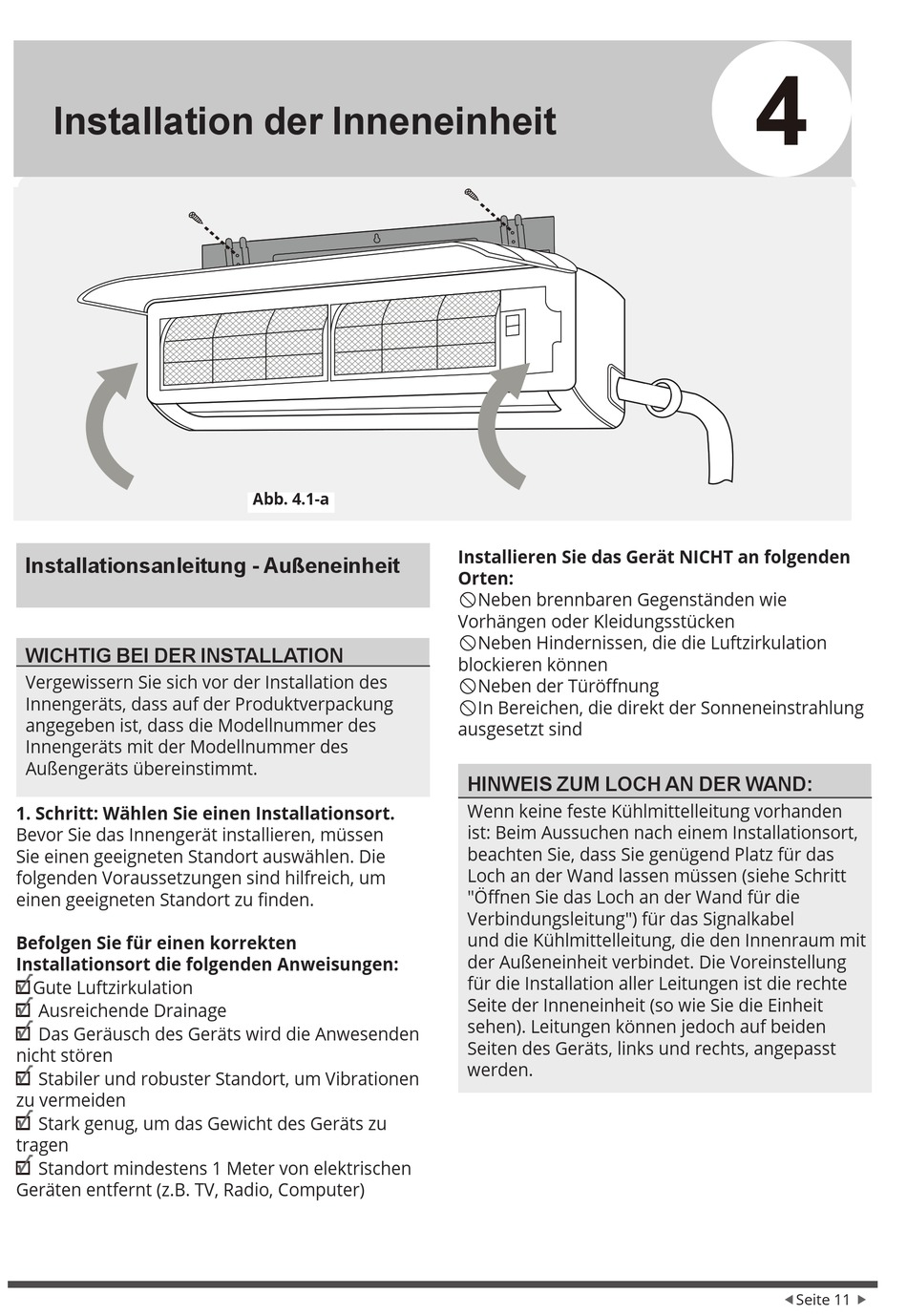

Abb. 4.1-a
Fig. 3.1-a
Installieren Sie das Gerät NICHT an folgenden
install unit in the following
DO NOT
Orten:
locations:
Neben brennbaren Gegenständen wie

Near any source of heat, steam, or
Vorhängen oder Kleidungsstücken
combustible gas
Neben Hindernissen, die die Luftzirkulation

Near flammable items such as curtains or
blockieren können
clothing Neben der Türöffnung

In Bereichen, die direkt der Sonneneinstrahlung

Near any obstacle that might block air
ausgesetzt sind
circulation
Near the doorway
HINWEIS ZUM LOCH AN DER WAND:
In a location subject to direct sunlight
Wenn keine feste Kühlmittelleitung vorhanden
ist: Beim Aussuchen nach einem Installationsort,
NOTE ABOUT WALL HOLE:
beachten Sie, dass Sie genügend Platz für das
If there is no FIxed refrigerant piping:
Loch an der Wand lassen müssen (siehe Schritt
"Öffnen Sie das Loch an der Wand für die
While choosing a location, be aware that you
Verbindungsleitung") für das Signalkabel
should leave ample room for a wall hole (see
und die Kühlmittelleitung, die den Innenraum mit
Drill wall hole for connective piping step)
der Außeneinheit verbindet. Die Voreinstellung
for the signal cable and refrigerant piping
für die Installation aller Leitungen ist die rechte
that connect the indoor and outdoor units.
Seite der Inneneinheit (so wie Sie die Einheit
The default position for all piping is the right
sehen). Leitungen können jedoch auf beiden
side of the indoor unit (while facing the unit).
Seiten des Geräts, links und rechts, angepasst
However, the unit can accommodate piping to
werden.
both the left and right.
