Instrucțiuni pentru conectarea
conductei la unitatea exterioară

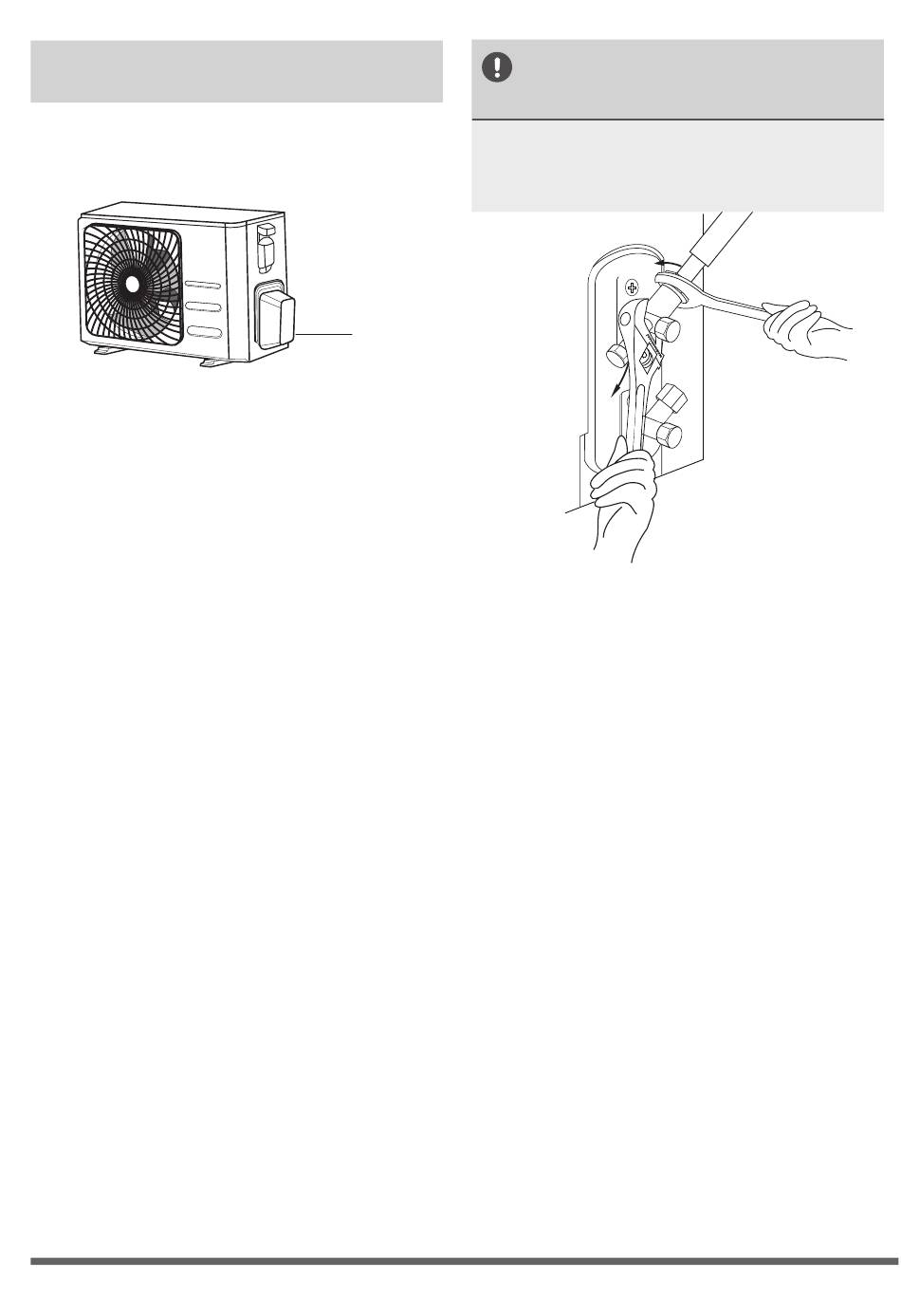

1. Deșurubați capacul supapei ceva din
lateralul unității exterioare (consultați Fig.
6.9).
2. Îndepărtați capacul de protecție de la
capătul supapelor.
3. Aliniați conducta lărgită cu fiecare supapă
și strângeți piulița de expansiune pe cât de
strâns posibil cu mâna
4. Utilizând o cheie de buloane, apucați corpul
supapei. Nu apucați piulița ce detașează
supapa de service (consultați Fig. 6.10).
ƒPagina 28
Page 28
„
Capac supapă
Fig. 6.9
Fig. 5.9
UTILIZAȚI O CHEIE DE BULOANE
PENTRU A ȚINE DE CORPUL
SUPAPEI
Cuplul de torsiune din strângerea piuliței de
expansiune poate să desprindă o altă parte
a supapei.
5. Atunci când apucați ferm corpul supapei,
folosiți o cheie dinamometrică pentru a
strânge piulița de expansiune conform
valorilor corecte de torsiune.
6. Slăbiți ușor piulița de expansiune apoi
strângeți-o din nou.
7. Repetați etapele de la 3 până la 6 pentru
conductele rămase.
Fig. 6.10
Fig. 5.10
