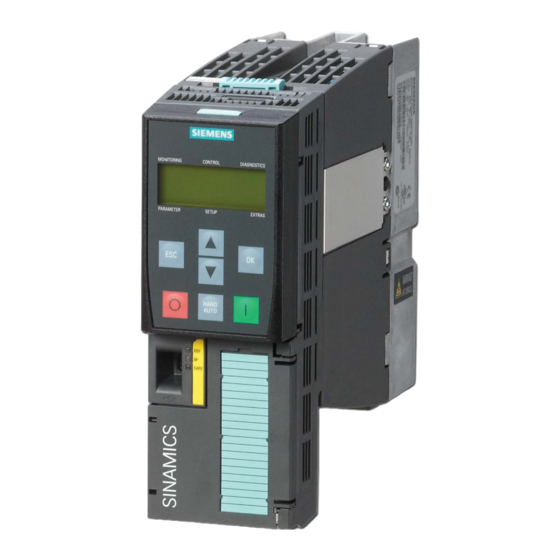

Siemens Sinamics BOP-2 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuergeräte
  5. SINAMICS BOP-2
  6. Betriebsanleitung
Siemens Sinamics BOP-2 Betriebsanleitung

Siemens Sinamics BOP-2 Betriebsanleitung

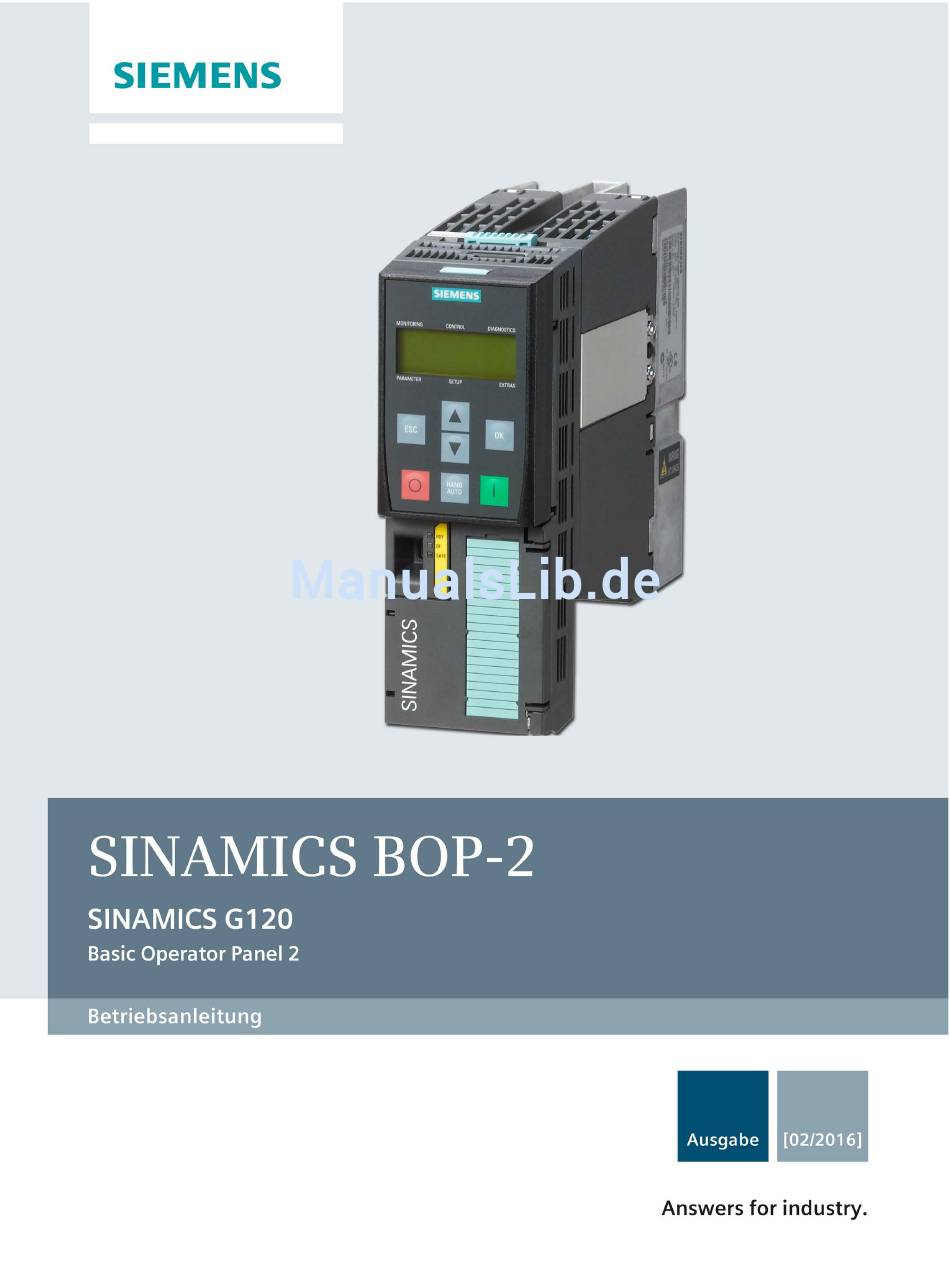

Sinamics g120 basic operator panel 2
Vorschau ausblenden Andere Handbücher für Sinamics BOP-2:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Sinamics BOP-2

Inhaltszusammenfassung für Siemens Sinamics BOP-2

  • Seite 3 Änderungen in diesem ___________________ Basic Operator Panel 2 (BOP-2) Handbuch Grundlegende ___________________ Sicherheitshinweise ___________________ SINAMICS BOP-2 Sicherheitshinweise ___________________ Übersicht SINAMICS G Basic Operator Panel 2 (BOP-2) ___________________ Einbau ___________________ Beobachten Betriebsanleitung ___________________ Regelung ___________________ Diagnose ___________________ Parameter ___________________ Setup ___________________...

  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Änderungen in diesem Handbuch ......................7 Grundlegende Sicherheitshinweise ......................9 Allgemeine Sicherheitshinweise ....................9 Industrial Security ........................10 Sicherheitshinweise ..........................13 Übersicht .............................. 15 Einbau ..............................23 Beobachten ............................25 Regelung .............................. 27 Diagnose .............................. 31 Parameter ............................. 37 Setup ..............................
  • Seite 6 Inhaltsverzeichnis Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...

  • Seite 7: Änderungen In Diesem Handbuch

    Übersicht (Seite 15) Setup-Menü ● Die Informationen zur Aktualisierung der SINAMICS G120-Firmware wurden mit Links zur Siemens Industry Online-Support-Site und detaillierten Informationen zu Art und Umfang der Änderungen an der Firmware hinzugefügt. ● Der neue Standardinbetriebnahmeprozess wird erläutert. Setup (Seite 41)
  • Seite 8 Änderungen in diesem Handbuch Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...

  • Seite 9: Grundlegende Sicherheitshinweise

    Grundlegende Sicherheitshinweise Allgemeine Sicherheitshinweise WARNUNG Lebensgefahr bei Nichtbeachtung von Sicherheitshinweisen und Restrisiken Bei Nichtbeachtung der Sicherheitshinweise und Restrisiken in der zugehörigen Hardware- Dokumentation können Unfälle mit schweren Verletzungen oder Tod auftreten. • Halten Sie die Sicherheitshinweise der Hardware-Dokumentation ein. • Berücksichtigen Sie bei der Risikobeurteilung die Restrisiken. WARNUNG Lebensgefahr durch Fehlfunktionen der Maschine infolge fehlerhafter oder veränderter Parametrierung...

  • Seite 10: Industrial Security

    Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.
  • Seite 11 Grundlegende Sicherheitshinweise 2.2 Industrial Security WARNUNG Lebensgefahr bei Softwaremanipulation durch Verwendung von Wechselspeichermedien Die Ablage von Dateien auf Wechselspeichermedien birgt ein erhöhtes Risiko gegenüber Infektionen, z. B. mit Viren oder Malware. Durch fehlerhafte Parametrierung können Fehlfunktionen an Maschinen auftreten, die zu Körperverletzungen oder Tod führen können.
  • Seite 12 Grundlegende Sicherheitshinweise 2.2 Industrial Security Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...

  • Seite 13: Sicherheitshinweise

    Sicherheitshinweise Warn- und Sicherheitshinweise GEFAHR Sicherstellen eines sicheren und stabilen Zustands Während der Inbetriebnahme des Umrichters ist unbedingt sicherzustellen, dass sich das System in einem sicheren und stabilen Zustand befindet, da einige der Inbetriebnahmeprozesse zum Anlaufen des Motors führen können. Es ist daher wichtig, dass alle Lasten gesichert sind und dass bei einem eventuellen Start des Motors kein Gefahrenpotenzial gegeben ist.
  • Seite 14 Sicherheitshinweise Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...

  • Seite 15: Übersicht

    Übersicht Einführung Mit dem Basic Operator Panel 2 (BOP-2) werden die Schnittstellen- und Kommunikationsmöglichkeiten der SINAMICS-Umrichter optimiert. Das BOP-2 wird über eine RS232-Schnittstelle an den Umrichter angeschlossen. Das BOP- 2 erkennt alle folgenden Control-Unit-Varianten der SINAMICS-Reihe automatisch: ● SINAMICS G120 CU230P-2 ●...

  • Seite 16: Aufbau Und Funktionen

    Übersicht Aufbau und Funktionen Die Bedienelemente, Anzeige und Anschlüsse des BOP-2 sind im folgenden Bild dargestellt. Bild 4-1 Aufbau des BOP-2 Tabelle 4- 1 Beschreibung der physikalischen Eigenschaften des BOP-2 Position Beschreibung ① Entriegelungseinrichtung ② LCD-Anzeige ③ Schraubvertiefung für Türmontage ④...
  • Seite 17 Übersicht Die jeweiligen Funktionen der Tasten sind in der folgenden Tabelle dargestellt. Tabelle 4- 2 Funktionen der Bedienelemente des BOP-2 Taste Funktion Die OK-Taste hat folgende Funktionen: Beim Navigieren durch die Menüs bestätigt das Drücken der OK-Taste die Auswahl eines Menübefehls. •...

  • Seite 18: Verriegeln Und Entriegeln Des Tastenfelds

    Übersicht Taste Funktion Die AUS-Taste hat folgende Funktionen: In der Betriebsart AUTO hat ein Drücken der AUS-Taste keine Auswirkung und wird ignoriert. • Wird die Taste länger als 2 Sekunden gedrückt, führt der Umrichter den Befehl OFF2 aus; der Motor trudelt •...
  • Seite 19 Übersicht Bildschirmsymbole Auf der linken Seite der Anzeige des BOP-2 geben einige Symbole den aktuellen Zustand des Umrichters an. Diese Symbole werden in der nachstehenden Tabelle erläutert. Tabelle 4- 3 Beschreibung der Bildschirmsymbole Funktion Status Symbo Anmerkungen Befehlsquelle Hand Bei aktiver Betriebsart HAND wird dieses Symbol angezeigt. Bei aktiver Betriebsart AUTO wird kein Symbol angezeigt.

  • Seite 20: Menüstruktur

    Übersicht Menüstruktur Bei dem BOP-2 handelt es sich um ein menügesteuertes Gerät mit folgender Menüstruktur: Bild 4-2 Grundlegende Menüstruktur des BOP-2 Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...
  • Seite 21 Übersicht Hinweis Menüstruktur und Funktionsumfang Die tatsächliche Menüstruktur sowie der Funktionsumfang des BOP-2 sind von folgenden Faktoren abhängig: • Softwareversion und Typ der Control Unit, an die das BOP-2 angeschlossen ist • Firmware- und Softwareversion des BOP-2 Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...
  • Seite 22 Übersicht Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...

  • Seite 23: Einbau

    Einbau Anbringen des BOP-2 an der Control Unit Hinweis Stromversorgung des BOP-2 Das BOP-2 hat kein eingebautes Netzteil. Es wird über die RS-232-Schnittstelle direkt von der Control Unit gespeist. Kopierte Daten, die auf dem BOP-2 gespeichert sind, werden im nicht flüchtigen Speicher abgelegt. Dieser benötigt für die Datenspeicherung keinen Strom. Das BOP-2 wird folgendermaßen an der Control Unit angebracht: 1.

  • Seite 24: Erstes Einschalten

    Einbau Erstes Einschalten Nach dem Anschließen und Einschalten erkennt das BOP-2 automatisch den Typ der Control Unit, wenn es versucht, die Kommunikation herzustellen. Beim Einschalten werden auf dem BOP-2 der Herstellername und die Klasse des Bediengeräts angezeigt. Das BOP-2 zeigt dann die aktuelle Softwareversion des Bediengeräts an.

  • Seite 25: Beobachten

    Beobachten Übersicht Über das Menü MONITOR hat der Anwender einfachen Zugriff auf verschiedene Bildschirme, die den tatsächlichen Zustand des Systems anzeigen. Die Auswahl des Menüs erfolgt über die Tasten durch Verschieben der Menüleiste auf das entsprechende Menü. Durch Drücken der Taste wird die Auswahl bestätigt und das Hauptmenü...
  • Seite 26 Beobachten Der Bildschirm CURR OUT zeigt den eigentlichen Stromausgang des Umrichters zum Motor an. Der Bildschirm FREQ zeigt die Istfrequenz (in Hz) an, mit der der Motor läuft. Der U/min- und Strombildschirm zeigt die Istdrehzahl des Motors in U/min und den Ist-Ausgangsstrom des Umrichters zum Motor an.

  • Seite 27: Regelung

    Regelung Einführung Über das Menü CONTROL hat der Anwender Zugriff auf die folgenden Funktionen des Umrichters: ● Sollwert ● JOG ● Rückwärts Die Auswahl des Menüs erfolgt über die Tasten durch Verschieben der Menüleiste auf das entsprechende Menü. Durch Drücken der Taste wird die Auswahl bestätigt und das Hauptmenü...

  • Seite 28: Bearbeiten Von Einzelnen Ziffern

    Regelung Sollwert Mit dem Sollwert wird die Motordrehzahl in % der Motornenndrehzahl festgelegt. Bitte beachten Sie, dass diese Sollwerteinstellung nur wirksam ist, wenn die Betriebsart HAND aktiv ist. Ein Zurücksetzen des Umrichters in die Betriebsart AUTO bewirkt, dass der zuvor in der Betriebsart AUTO verwendete Sollwert wirksam wird.
  • Seite 29 Regelung Bild 7-2 Bearbeiten von einzelnen Ziffern Bei Aktivierung der JOG-Funktion wird der Motor durch Drücken der Taste manuell um einen festgelegten Wert gedreht. Wenn die Taste gedrückt gehalten wird, dreht der Motor, bis die Taste wieder losgelassen wird. Um die JOG-Funktion zu aktivieren bzw. zu deaktivieren, führen Sie die im folgenden Bild gezeigten Schritte aus: Bild 7-3 JOG-Funktion...
  • Seite 30 Regelung Hinweis Rückwärtsfunktion Werden die Tasten bei aktivierter JOG-Funktion länger als 3 Sekunden gleichzeitig gedrückt, wird in den Rückwärtsbetrieb geschaltet. Rückwärts Bei Aktivierung der Rückwärtsfunktion wird der Motor durch jedes Drücken der Taste manuell in Rückwärtsrichtung (relativ zur normalen Vorwärtsbewegung) gedreht. Wenn die Taste gedrückt gehalten wird, dreht der Motor kontinuierlich rückwärts, bis die Taste wieder losgelassen wird.

  • Seite 31: Diagnose

    Diagnose Diagnosemenü Über das Menü DIAGNOS hat der Anwender Zugriff auf die folgenden Funktionen: ● Alle Fehler quittieren ● Fehler ● Verlauf ● Status Gehen Sie wie folgt vor, um das Diagnosemenü aufzurufen: Die einzelnen Funktionen werden in den folgenden Abschnitten, Bildern und Tabellen beschrieben.
  • Seite 32 Diagnose Bild 8-2 Abfolge für aktive Fehler und Warnungen Hinweis Dynamischer Fehlerbildschirm Beim Auftreten eines Fehlers wird der dynamische Fehlerbildschirm automatisch angezeigt. Verlauf Im Diagnosemenü speichert die Verlaufsoption eine Liste der letzten 64 im Umrichter- /Motorsystem aufgetretenen Fehler. Eine genaue Beschreibung der angezeigten Fehler- oder Warnungsnummer entnehmen Sie bitte der entsprechenden Parameterliste.
  • Seite 33 Diagnose Status Die Statusoption dient zur Anzeige des Ist-Zustands der Steuer- und Zustandsworte, die zur Steuerung und Überwachung der verschiedenen Umrichterfunktionen verwendet werden. Informationen der Steuer- und Zustandsworte können bei der Problemdiagnose des Umrichters behilflich sein. Die Statusoption dient zur Anzeige des Ist-Zustands der folgenden Steuer- und Zustandsworte: ●...
  • Seite 34 Diagnose Details zu jedem Bit in den Statusbildschirmen finden Sie in der Parameterliste unter dem zugehörigen Parameter. Die genaue Bedeutung jedes Bits auf dem Bildschirm hängt vom Typ der Control Unit und des überwachten Power Module ab. Beschreibung Zugehöriger Bildschirmbeispiel Parameter Steuerwort 1 (niedrige Bits) r0054.0 ...
  • Seite 35 Diagnose Beschreibung Zugehöriger Bildschirmbeispiel Parameter Zustandswort 2 (niedrige Bits) r0053.0 ... 11 Der Bildschirm zeigt die acht niedrigeren Bits von Zustandswort 2 an. Die einzelnen Bits geben den Status für Folgendes an: Gleichstrombremse, Nulldrehzahlerkennung, Stromschwellwert, Drehzahlschwellwert, Hochlaufgeber und Zwischenkreisschwellwert. Zustandswort 2 (hohe Bits) r0053.0 ...
  • Seite 36 Diagnose Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...

  • Seite 37: Parameter

    Parameter Parametermenü Das Menü PARAMS ermöglicht dem Anwender das Ansehen und Ändern der Parameter des Umrichters. Als Hilfestellung bei der Auswahl und Suche nach den Parametern des Umrichters stehen zwei Filter zur Verfügung: ● Standardfilter – Dieser Filter ermöglicht den Zugriff auf die am häufigsten verwendeten Parameter, die auf den Typ der Control-Unit zutreffen, an der das BOP-2 angebracht ist.

  • Seite 38: Ändern Von Parametern

    Parameter Bild 9-1 Auswahl von Standard- oder Expert-Parameterfiltern Ändern von Parametern Es gibt zwei Methoden, um Parameter zu ändern und anzupassen: ● Einzelne Ziffer ● Scrollen Einzelne Ziffern der Parameter können durch langes Drücken der Taste geändert werden. Jede einzelne Ziffer des Parameters kann mit den Tasten geändert und jeweils durch Drücken der Taste bestätigt werden.
  • Seite 39 Parameter Bild 9-2 Ändern von Parametern (Methode mit einzelner Ziffer) Bei der Scroll-Methode zum Ändern von Parametern scrollen Sie durch die Parameter, bis der gewünschte Parameter angezeigt wird. Drücken Sie die Taste , um die Auswahl des Parameters zu bestätigen. Der angezeigte Parameterwert beginnt zu blinken. Drücken Sie die Tasten , um den Parameterwert zu erhöhen oder zu verringern.
  • Seite 40 Parameter Bild 9-3 Ändern von Parametern (Scroll-Methode) Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...

  • Seite 41: Setup

    Wichtige Informationen zu den neuesten Änderungen an der Firmware Es wurden einige wesentliche Änderungen an der Implementierung der Inbetriebnahme- Software durchgeführt. Es wird empfohlen, alle Informationen unter den folgenden Links zur Siemens Industry Online-Support (SIOS)-Website zu lesen: • SINAMICS G120 Firmware V.4.7 SP3 – geändertes Inbetriebnahmeverhalten Geändertes Inbetriebnahmeverhalten (https://support.industry.siemens.com/cs/ww/de/view/109480663)
  • Seite 42 Setup Bild 10-1 Motortypenschildangabe, 1,5 kW Das Verfahren für die Grundinbetriebnahme ist in den folgenden Bildern dargestellt. WARNUNG Fehlschlag des Inbetriebnahmeprozesses Wenn der letzte Schritt des Inbetriebnahmeprozesses abgeschlossen ist, wird auf dem Bildschirm des Bediengeräts "-DONE-" angezeigt. Dies gibt an, dass die Inbetriebnahme erfolgreich war.
  • Seite 43 Setup Bild 10-2 Standardinbetriebnahme Teil 1 Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...
  • Seite 44 Setup Bild 10-3 Standardinbetriebnahme Teil 2 Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...
  • Seite 45 Setup Bild 10-4 Standardinbetriebnahme Teil 3 Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...
  • Seite 46 Setup Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...

  • Seite 47: Extras

    Extras Extras-Menü Über das Menü EXTRAS kann der Anwender die folgenden Funktionen ausführen: ● DRVRESET: Diese Funktion setzt den Umrichter auf die Werkseinstellungen zurück. ● RAM ─> ROM: Daten aus dem RAM des Umrichters in den ROM des Umrichters kopieren. ●...
  • Seite 48 Extras RAM ⇒ ROM Über diese Funktionen können Daten aus dem RAM des Umrichters im ROM des Umrichters gespeichert werden. Die Daten werden so lange dauerhaft im ROM gespeichert, bis sie durch einen weiteren RAM-ROM-Befehl überschrieben werden. Das Symbol gibt an, an welchen Punkten nach Abschluss eines Prozesses automatisch ein neuer Bildschirm angezeigt wird.
  • Seite 49 Extras Bild 11-3 Extras – Daten auf dem BOP speichern From BOP Über diese Funktion werden Parameterdaten aus dem Speicher des BOP-2 auf den Umrichter geschrieben. Das Symbol gibt an, an welchen Punkten nach Abschluss eines Prozesses automatisch ein neuer Bildschirm angezeigt wird. Bild 11-4 Extras –...

  • Seite 50: Auf Der Speicherkarte

    Extras Auf der Speicherkarte Über diese Funktion werden Parameterdaten vom Speicher des Umrichters auf die Speicherkarte in der Control Unit geschrieben. Hinweis Speichern von Parametersätzen auf einer Speicherkarte Beim manuellen Ändern von Parametereinstellungen über das BOP-2 werden alle Änderungen automatisch im Standard-Parametersatz (0) auf der Speicherkarte gespeichert (wenn sich eine Speicherkarte im Speicherkartenleser befindet).
  • Seite 51 Extras From card Über diese Funktion werden Parameterdaten von der Speicherkarte in der Control Unit in den Speicher des Umrichters geschrieben. Während des Ladevorgangs kann der Anwender eine eindeutige Zahl von 0 bis 99 wählen, woraufhin der unter dieser Nummer auf der Speicherkarte gespeicherte Parametersatz in den Umrichterspeicher geladen wird.
  • Seite 52 Extras Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...

  • Seite 53: Technische Daten

    Technische Daten Technische Daten des BOP-2 Tabelle 12- 1 Technische Daten des BOP-2 Merkmal Beschreibung Schutz Je nach Schutzart der Control Unit, max. IP55 Maße (H x B x T) 106,86 mm x 70 mm x 19,6 mm Nettogewicht 0,10 kg (0,22 lbs) Bruttogewicht 0,17 kg (0,37 lbs) Umgebungstemperatur bei...
  • Seite 54 Technische Daten Basic Operator Panel 2 (BOP-2) Betriebsanleitung, 02/2016, A5E37143404A AA...

  • Seite 55: Index

    Index Aktive Fehler und Warnungen, 31 HAND/AUTO, 18 Antrieb zurücksetzen, 47 Aufbau, 16 Auswahl von Makros, 42 Installation, 23 Abnehmen des BOP-2, 23 Anbringen des BOP-2, 23 Bearbeiten Einzelne Ziffern, 28 Beschreibung, 16 Betriebstemperatur, 53 JOG, 29 Bildschirmsymbole, 19 Rückwärtsfunktion, 30 Bruttogewicht, 53 Lagertemperatur, 53 Diagnose, 31...
  • Seite 56 Index Stromausgang, 26 U/min, 26 Rückwärts, 30 Übersicht, 25 Zwischenkreis, 25 Schutzstufe, 53 Setup, 41 Verlauf, 32 Sollwert, 28 Verriegeln des Tastenfelds, 18 Speichern von Daten Vom BOP, 49 Auf der Speicherkarte, 50 RAM zu ROM, 48 Vom BOP, 49 Von der Speicherkarte, 51 Zum BOP, 48 Standardfilter, 37...
