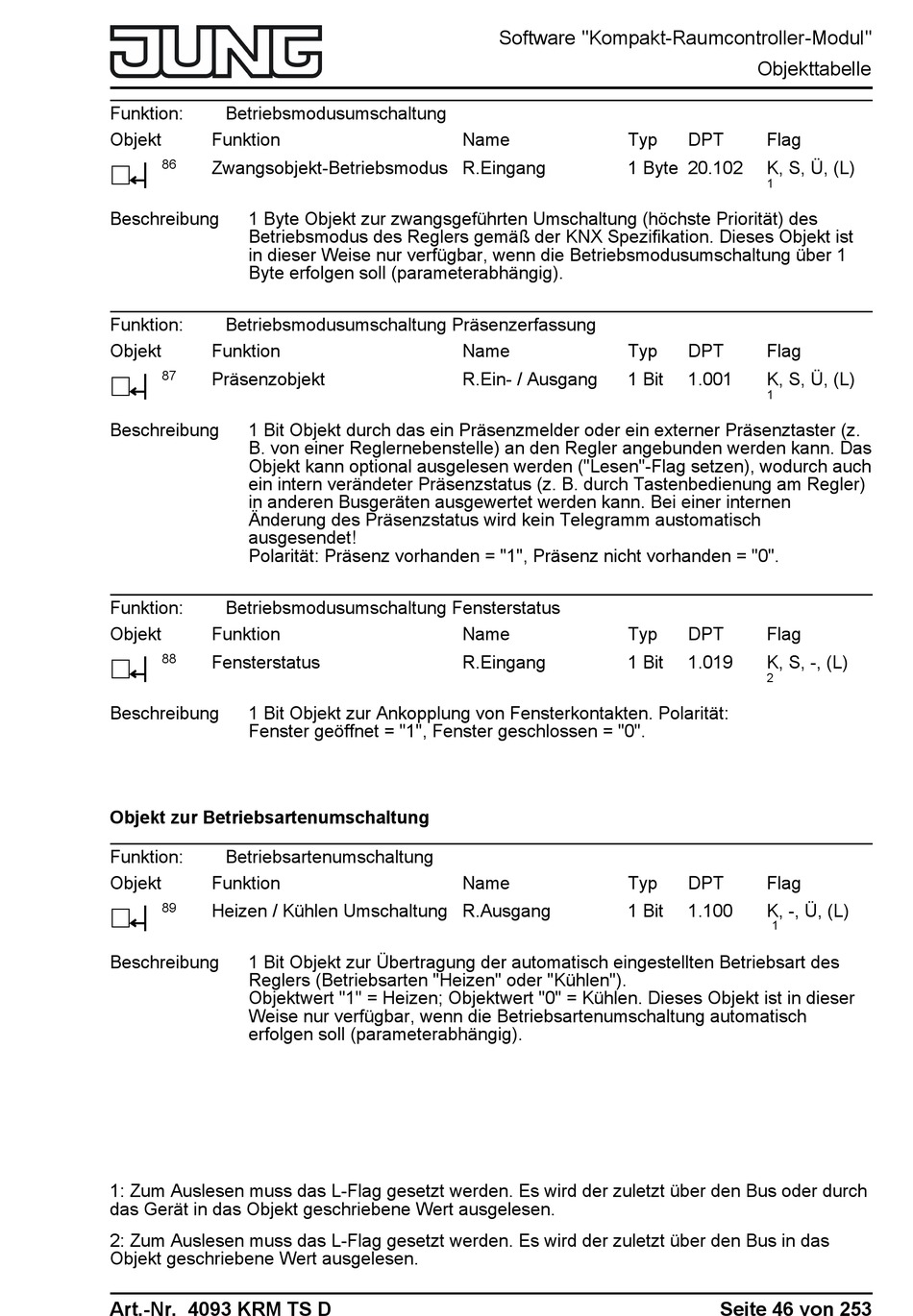

Jung 4093 KRM TS D Produktdokumentation Seite 46

Funktion: Betriebsmodusumschaltung
Objekt Funktion
86
Zwangsobjekt-Betriebsmodus
h
Beschreibung 1 Byte Objekt zur zwangsgeführten Umschaltung (höchste Priorität) des
Betriebsmodus des Reglers gemäß der KNX Spezifikation. Dieses Objekt ist
in dieser Weise nur verfügbar, wenn die Betriebsmodusumschaltung über 1
Byte erfolgen soll (parameterabhängig).
Funktion: Betriebsmodusumschaltung Präsenzerfassung
Objekt Funktion
87
Präsenzobjekt
h
Beschreibung 1 Bit Objekt durch das ein Präsenzmelder oder ein externer Präsenztaster (z.
B. von einer Reglernebenstelle) an den Regler angebunden werden kann. Das
Objekt kann optional ausgelesen werden ("Lesen"-Flag setzen), wodurch auch
ein intern verändeter Präsenzstatus (z. B. durch Tastenbedienung am Regler)
in anderen Busgeräten ausgewertet werden kann. Bei einer internen
Änderung des Präsenzstatus wird kein Telegramm austomatisch
ausgesendet!
Polarität: Präsenz vorhanden = "1", Präsenz nicht vorhanden = "0".
Funktion: Betriebsmodusumschaltung Fensterstatus
Objekt Funktion
88
Fensterstatus
h
Beschreibung 1 Bit Objekt zur Ankopplung von Fensterkontakten. Polarität:
Fenster geöffnet = "1", Fenster geschlossen = "0".
Objekt zur Betriebsartenumschaltung
Funktion: Betriebsartenumschaltung
Objekt Funktion
89
Heizen / Kühlen Umschaltung
h
Beschreibung 1 Bit Objekt zur Übertragung der automatisch eingestellten Betriebsart des
Reglers (Betriebsarten "Heizen" oder "Kühlen").
Objektwert "1" = Heizen; Objektwert "0" = Kühlen. Dieses Objekt ist in dieser
Weise nur verfügbar, wenn die Betriebsartenumschaltung automatisch
erfolgen soll (parameterabhängig).
1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus oder durch
das Gerät in das Objekt geschriebene Wert ausgelesen.
2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das
Objekt geschriebene Wert ausgelesen.
Art.-Nr. 4093 KRM TS D
Software "Kompakt-Raumcontroller-Modul"
Name Typ
R.Eingang 1 Byte
Name Typ
R.Ein- / Ausgang 1 Bit
Name Typ
R.Eingang 1 Bit
Name Typ
R.Ausgang 1 Bit
Objekttabelle
DPT Flag
20.102 K, S, Ü, (L)
1
DPT Flag
1.001 K, S, Ü, (L)
1
DPT Flag
1.019 K, S, -, (L)
2
DPT Flag
1.100 K, -, Ü, (L)
1
Seite 46 von 253
