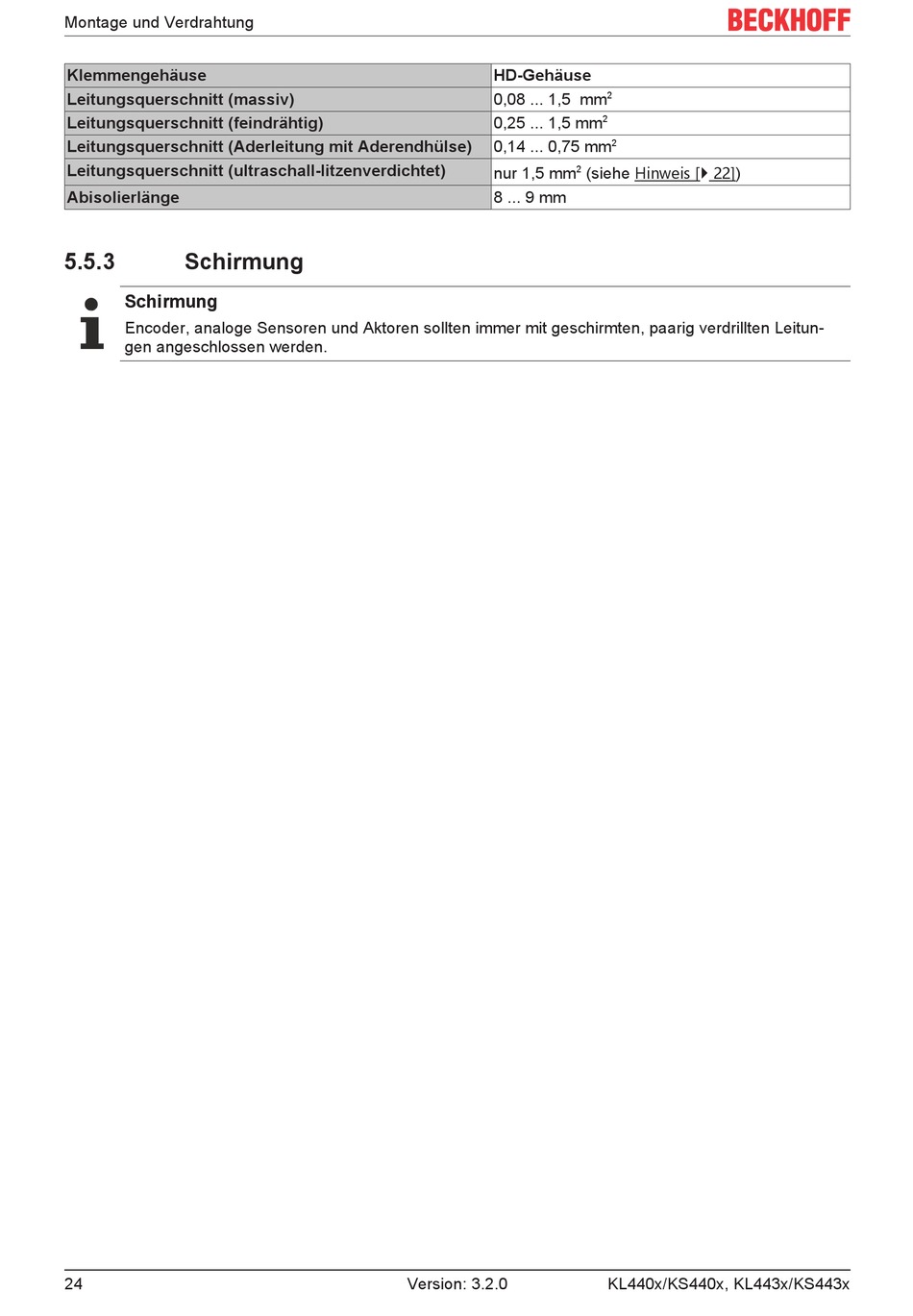

Schirmung - Beckhoff KL440 Serie Dokumentation

Montage und Verdrahtung
Klemmengehäuse
Leitungsquerschnitt (massiv)
Leitungsquerschnitt (feindrähtig)
Leitungsquerschnitt (Aderleitung mit Aderendhülse)
Leitungsquerschnitt (ultraschall-litzenverdichtet)
Abisolierlänge
5.5.3

Schirmung

Schirmung
Encoder, analoge Sensoren und Aktoren sollten immer mit geschirmten, paarig verdrillten Leitun-
gen angeschlossen werden.
24
HD-Gehäuse
0,08 ... 1,5 mm
0,25 ... 1,5 mm
0,14 ... 0,75 mm
2
nur 1,5 mm
8 ... 9 mm
