- Seite 1 Dokumentation | DE KL440x/KS440x, KL443x/KS443x Vier- und achtkanalige, analoge Ausgangsklemmen 17.06.2022 | Version: 3.2.0...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis 1 Vorwort............................... 5 Hinweise zur Dokumentation ...................... 5 Sicherheitshinweise .......................... 6 Ausgabestände der Dokumentation .................... 7 2 KL/KS4404, KL/KS4434 - Produktübersicht.................... 8 Einführung ............................ 8 Technische Daten .......................... 9 Diagnose-LEDs .......................... 10 3 KL/KS4408, KL/KS4438 - Produktübersicht.................. 11 Einführung ............................ 11 Technische Daten ...........................
- Seite 4 Inhaltsverzeichnis 8 Anhang .............................. 49 Beckhoff Identification Code (BIC) .................... 49 Support und Service........................ 51 Version: 3.2.0 KL440x/KS440x, KL443x/KS443x...
- Seite 5 , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...
- Seite 6 Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.
- Seite 7 • Technische Daten aktualisiert • Dokumentstruktur aktualisiert • Kapitel „Entsorgung“ hinzugefügt • Neue Titelseite • Revisionsstand aktualisiert 3.1.0 • Kapitel „Beckhoff Identification Code (BIC)“ eingefügt • Kapitel „Hinweise zum ESD-Schutz“ aktualisiert 3.0.0 • Migration • Dokumentstruktur aktualisiert • Technische Daten aktualisiert •...

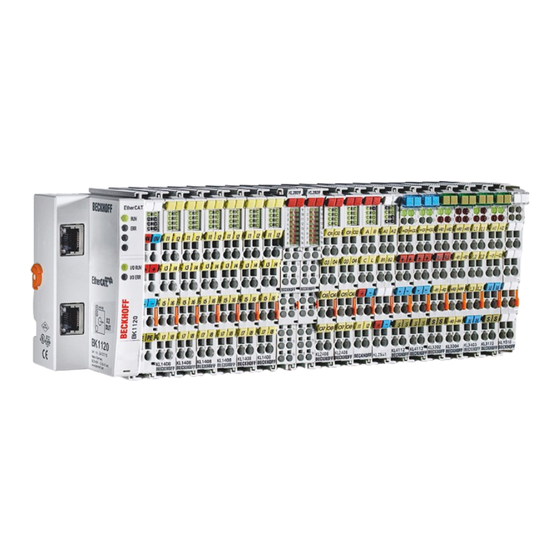

- Seite 8 KL/KS4404, KL/KS4434 - Produktübersicht KL/KS4404, KL/KS4434 - Produktübersicht Einführung Abb. 1: KL4404 Abb. 2: KL4434 Die analogen Ausgangsklemmen KL4404/KS4404 erzeugen Signale im Bereich von 0 V bis 10 V. Die analogen Ausgangsklemmen KL4434/KS4434 erzeugen Signale im Bereich von -10 V bis +10 V. Die Spannungen werden mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene transportiert. Die vier Ausgänge der Busklemmen sind in Zweileitertechnik ausgeführt und besitzen ein gemeinsames Massepotenzial.
- Seite 9 KL/KS4404, KL/KS4434 - Produktübersicht Technische Daten Technische Daten KL4404, KS4404 KL4434, KS4434 Anzahl der Ausgänge Signalspannung 0 V ... +10 V -10 V ... +10 V Bürde > 5 kΩ (kurzschlussfest) Auflösung 12 Bit Genauigkeit 0,1% Wandlungszeit ca. 4 ms Potenzialtrennung 500 V (K-Bus/Signalspannung) Spannungsversorgung für über den K-Bus und über die Powerkontakte Elektronik Stromaufnahme aus dem K-Bus typisch 20 mA (5 V)
- Seite 10 KL/KS4404, KL/KS4434 - Produktübersicht Diagnose-LEDs Die vier grünen RUN-LEDs zeigen den Betriebszustand der Klemmenkanäle an. Abb. 3: KL4404/KS4404, KL4434/KS4434 - LEDs Bedeutung der LED-Anzeigen Farbe Kanal Zustand Run1 grün normaler Betrieb Ein Watchdog-Timer Overflow ist aufgetreten. Wenn zwischen Steuerung und Buskoppler innerhalb von Run2 100 ms keine Prozessdaten übertragen werden, so Run3...
- Seite 11 KL/KS4408, KL/KS4438 - Produktübersicht KL/KS4408, KL/KS4438 - Produktübersicht Einführung Abb. 4: KL4408 Abb. 5: KL4438 Die analogen Ausgangsklemmen KL4408/KS4408 erzeugen Signale im Bereich von 0 V bis 10 V. Die analogen Ausgangsklemmen KL4438/KS4438 erzeugen Signale im Bereich von -10 V bis +10 V. Die Spannung wird mit einer Auflösung von 12 Bit galvanisch getrennt zur Prozessebene transportiert. Die Klemmen vereinen 8 Kanäle in einem Gehäuse und sind besonders für den platzsparenden Einsatz im Schaltschrank geeignet.
- Seite 12 KL/KS4408, KL/KS4438 - Produktübersicht Technische Daten Technische Daten KL4408, KS4408 KL4438, KS4438 Anzahl der Ausgänge Signalspannung 0 V ... +10 V -10 V ... +10 V Bürde > 5 kΩ (kurzschlussfest) Auflösung 12 Bit Genauigkeit 0,3% Wandlungszeit ca. 8 ms Potenzialtrennung 500 V (K-Bus/Signalspannung) Spannungsversorgung für über den K-Bus und über die Powerkontakte Elektronik Stromaufnahme aus dem K-Bus typisch 20 mA (5 V)
- Seite 13 KL/KS4408, KL/KS4438 - Produktübersicht Diagnose-LEDs Die acht grünen RUN-LEDs zeigen den Betriebszustand der Klemmenkanäle an. Abb. 6: KL4408/KS4408, KL4438/KS4438 - LEDs Bedeutung der LED-Anzeigen Farbe Kanal Zustand Run 1 grün normaler Betrieb Ein Watchdog-Timer Overflow ist aufgetreten. Wenn zwischen Steuerung und Buskoppler Run 2 innerhalb von 100 ms keine Prozessdaten Run 3...
- Seite 14 Grundlagen zur Funktion Grundlagen zur Funktion KL4404 und KL4408 - Grundlagen zur Funktion Die analogen Ausgangsklemmen KL4404 und KL4408 erzeugen Signale im Bereich von 0 V bis +10 V mit einer Auflösung von 12-Bit (4095 Schritte). Bei den Ausgängen handelt es sich um Single-Ended-Ausgänge mit einem gemeinsamen Massepotential.
- Seite 15 Grundlagen zur Funktion KL4434 und KL4438 - Grundlagen zur Funktion Die analoge Ausgangsklemmen KL4434 und KL4438 erzeugen Signale im Bereich von -10 V bis +10 V mit einer Auflösung von 12-Bit (4095 Schritte). Bei den Ausgängen handelt es sich um Single-Ended-Ausgänge mit einem gemeinsamen Massepotential. Format der Ausgabewerte Die Prozessdaten werden im Auslieferungszustand im Zweierkomplement dargestellt ( -1 entspricht...
- Seite 16 • Beim Umgang mit den Komponenten ist auf gute Erdung der Umgebung zu achten (Arbeitsplatz, Verpa- ckung und Personen) • Jede Busstation muss auf der rechten Seite mit der Endklemme KL9010 abgeschlossen werden, um Schutzart und ESD-Schutz sicher zu stellen. Abb. 7: Federkontakte der Beckhoff I/O-Komponenten Version: 3.2.0 KL440x/KS440x, KL443x/KS443x...
- Seite 17 Montage und Verdrahtung Tragschienenmontage WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Montage Abb. 8: Montage auf Tragschiene Die Buskoppler und Busklemmen werden durch leichten Druck auf handelsübliche 35 mm Tragschienen (Hutschienen nach EN 60715) aufgerastet: 1.
- Seite 18 Montage und Verdrahtung Demontage Abb. 9: Demontage von Tragschiene Jede Klemme wird durch eine Verriegelung auf der Tragschiene gesichert, die zur Demontage gelöst werden muss: 1. Ziehen Sie die Klemme an ihren orangefarbigen Laschen ca. 1 cm von der Tragschiene herunter. Da- bei wird die Tragschienenverriegelung dieser Klemme automatisch gelöst und Sie können die Klemme nun ohne großen Kraftaufwand aus dem Busklemmenblock herausziehen.
- Seite 19 Montage und Verdrahtung Abb. 10: Linksseitiger Powerkontakt HINWEIS Beschädigung des Gerätes möglich Beachten Sie, dass aus EMV-Gründen die PE-Kontakte kapazitiv mit der Tragschiene verbunden sind. Das kann bei der Isolationsprüfung zu falschen Ergebnissen und auch zur Beschädigung der Klemme führen (z. B. Durchschlag zur PE-Leitung bei der Isolationsprüfung eines Verbrauchers mit 230 V Nennspannung). Klemmen Sie zur Isolationsprüfung die PE- Zuleitung am Buskoppler bzw.
- Seite 20 Montage und Verdrahtung Montagevorschriften für erhöhte mechanische Belastbarkeit WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Zusätzliche Prüfungen Die Klemmen sind folgenden zusätzlichen Prüfungen unterzogen worden: Prüfung Erläuterung...
- Seite 21 Montage und Verdrahtung Anschluss 5.5.1 Anschlusstechnik WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Übersicht Mit verschiedenen Anschlussoptionen bietet das Busklemmensystem eine optimale Anpassung an die Anwendung: •...
- Seite 22 Montage und Verdrahtung Die gewohnten Maße der Klemme ändern sich durch den Stecker nur geringfügig. Der Stecker trägt ungefähr 3 mm auf; dabei bleibt die maximale Höhe der Klemme unverändert. Eine Lasche für die Zugentlastung des Kabels stellt in vielen Anwendungen eine deutliche Vereinfachung der Montage dar und verhindert ein Verheddern der einzelnen Anschlussdrähte bei gezogenem Stecker.
- Seite 23 Montage und Verdrahtung 5.5.2 Verdrahtung WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta- ge, Demontage oder Verdrahtung der Busklemmen beginnen! Klemmen für Standardverdrahtung ELxxxx/KLxxxx und für steckbare Verdrahtung ESxxxx/KSxxxx Abb. 14: Anschluss einer Leitung an eine Klemmstelle Bis zu acht Klemmstellen ermöglichen den Anschluss von massiven oder feindrähtigen Leitungen an die Busklemme.
- Seite 24 Montage und Verdrahtung Klemmengehäuse HD-Gehäuse Leitungsquerschnitt (massiv) 0,08 ... 1,5 mm Leitungsquerschnitt (feindrähtig) 0,25 ... 1,5 mm Leitungsquerschnitt (Aderleitung mit Aderendhülse) 0,14 ... 0,75 mm Leitungsquerschnitt (ultraschall-litzenverdichtet) nur 1,5 mm (siehe Hinweis [} 22]) Abisolierlänge 8 ... 9 mm 5.5.3 Schirmung Schirmung Encoder, analoge Sensoren und Aktoren sollten immer mit geschirmten, paarig verdrillten Leitun- gen angeschlossen werden.
- Seite 25 Montage und Verdrahtung KL/KS4404, KL/KS4434 - Anschlussbelegung Abb. 15: KL4404 - Anschlussbelegung Abb. 16: KL4434 - Anschlussbelegung Klemmstelle Nr. Kanal Name Anschluss für Output 1 Ausgang 1, Signal 0 V Ausgang 1, Masse Output 3 Ausgang 3, Signal 0 V Ausgang 3, Masse Output 2 Ausgang 2, Signal 0 V Ausgang 2, Masse...
- Seite 26 Montage und Verdrahtung KL/KS4408, KL/KS4438 - Anschlussbelegung Abb. 17: KL4408 - Anschlussbelegung Abb. 18: KL4438 - Anschlussbelegung Klemmstelle Nr. Kanal Name Anschluss für Output 1 Ausgang 1, Signal Output 3 Ausgang 3, Signal Output 5 Ausgang 5, Signal Output 7 Ausgang 7, Signal Output 2 Ausgang 2, Signal Output 4...
- Seite 27 70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel aus- gewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten für Beckhoff-Feldbuskomponenten mit Standardtemperaturbereich beim Einsatz in explosions- gefährdeten Bereichen den zulässigen Umgebungstemperaturbereich von 0 bis 55°C! •...
- Seite 28 Beachten Sie auch die weiterführende Dokumentation Explosionsschutz für Klemmensysteme Hinweise zum Einsatz der Beckhoff Klemmensysteme in explosionsgefährdeten Bereichen gemäß ATEX und IECEx, die Ihnen auf der Beckhoff-Homepage www.beckhoff.de im Download-Bereich Ihres Pro- duktes zum Download zur Verfügung steht! Version: 3.2.0 KL440x/KS440x, KL443x/KS443x...
- Seite 29 Konfigurations-Software KS2000 Konfigurations-Software KS2000 KS2000 - Einführung Die Konfigurations-Software KS2000 ermöglicht die Projektierung, Inbetriebnahme und Parametrierung von Feldbuskopplern und den dazugehörigen Busklemmen sowie der Feldbus Box Module. Die Verbindung zwischen Feldbuskoppler / Feldbus Box und PC wird über ein serielles Konfigurationskabel oder über den Feldbus hergestellt.
- Seite 30 Konfigurations-Software KS2000 Inbetriebnahme KS2000 erleichtert die Inbetriebnahme von Maschinenteilen bzw. deren Feldbusstationen: Projektierte Einstellungen können per Download auf die Feldbus-Module übertragen werden. Nach dem Login auf die Feldbusstation besteht die Möglichkeit, Einstellungen an Koppler, Klemmen und Feldbus Box Modulen direkt online vorzunehmen.
- Seite 31 Konfigurations-Software KS2000 Abb. 20: Darstellung der Feldbusstation in KS2000 Das linke Fenster der KS2000 zeigt die Klemmen der Feldbusstation in einer Baumstruktur an. Das rechte Fenster der KS2000 zeigt die Klemmen der Feldbusstation grafisch an. Klicken Sie nun in der Baumstruktur des linken Fensters auf das Plus-Zeichen vor der Klemme, deren Parameter sie verändern möchten (Im Beispiel Position 2).
- Seite 32 Konfigurations-Software KS2000 Einstellungen Unter Einstellungen finden Sie die Dialogmaske zur Parametrierung der Klemmen Abb. 22: Einstellungen über KS2000 Betriebsmodus • Anwender-Skalierung aktiv (R32.0 [} 43]) Hier können Sie die Anwender-Skalierung aktivieren (Default: deaktiviert). • Hersteller-Skalierung aktiv (R32.1 [} 43]) Hier können Sie die Hersteller-Skalierung deaktivieren (Default: aktiviert). •...
- Seite 33 Konfigurations-Software KS2000 Register Unter Register können Sie direkt auf die Register der Klemmen zugreifen. Die Bedeutung der Register entnehmen Sie bitte der Registerübersicht [} 40]. Abb. 23: Register-Ansicht in KS2000 Prozessdaten Unter ProcData werden das Status-Byte (Status), das Control-Byte (Ctrl) und die Prozessdaten (Data) in einer Baumstruktur dargestellt.
- Seite 34 Konfigurations-Software KS2000 Die Lesebrille markiert die Daten, die gerade im Feld Verlauf graphisch dargestellt werden. Abb. 25: Feld Verlauf Im Feld Wert wird der aktuelle Eingangswert numerisch dargestellt. Abb. 26: Feld Wert (Eingangswert) Ausgangswerte könne sie durch Eingabe oder über den Fader verändern. Abb. 27: Feld Wert (Ausgangswerte) GEFAHR Gefahr für Personen, Umwelt oder Geräte...
- Seite 35 Zugriff aus dem Anwenderprogramm Zugriff aus dem Anwenderprogramm Prozessabbild Prozessabbild der Klemmen: KL4404, KL4434, KL4414 und KL4424 KL4404 und KL4434 sowie KL4414 und KL4424 stellen sich im Prozessabbild mit bis zu 12 Byte Ein- und 12 Byte Ausgangsdaten dar. Format Eingangsdaten Ausgangsdaten Byte SB1 [} 38] CB1 [} 38]...
- Seite 36 Zugriff aus dem Anwenderprogramm Mapping Die Busklemmen belegen Adressen im Prozessabbild der Steuerung. Die Zuordnung der Prozessdaten (Ein- und Ausgangsdaten) und Parametrierungsdaten (Control- und Status-Bytes) zu den Steuerungsadressen wird als Mapping bezeichnet. Die Art des Mappings ist abhängig von: • dem verwendeten Feldbus-System •...
- Seite 37 Zugriff aus dem Anwenderprogramm Komplette Auswertung im Intel-Format Adresse Eingangsdaten Ausgangsdaten Bedingungen Wort-Offset High-Byte Low-Byte High-Byte Low-Byte Komplette Auswertung: ja Ch1 D0 Ch1 D0 Ch1 D1 Ch1 D1 Motorola-Format: nein Ch2 D1 Ch2 D0 Ch2 D1 Ch2 D0 Word-Alignment: nein Ch3 D0 Ch3 D0 Ch3 D1...
- Seite 38 Zugriff aus dem Anwenderprogramm Control- und Status-Bytes Kanal 1 Im Folgenden werden die Control- und Status-Bytes für Kanal 1 dargestellt. Kanal 2, Kanal 3 und Kanal 4 Die Control- und Status-Bytes der Kanäle 2, 3 und 4 sind jeweils wie das Control- und Status-Byte des Kanals 1 aufgebaut.
- Seite 39 Zugriff aus dem Anwenderprogramm Status-Byte 1 bei Registerkommunikation Das Status-Byte 1 (SB1) befindet sich im Eingangsabbild [} 35] und wird von der Klemme zur Steuerung übertragen. SB1.7 SB1.6 SB1.5 SB1.4 SB1.3 SB1.2 SB1.1 SB1.0 Name RegAccess Reg-Nr. Legende Name Beschreibung SB1.7 RegAccess Quittung für Registerzugriff SB1.6 Lesezugriff...
- Seite 40 Zugriff aus dem Anwenderprogramm Registerübersicht Die folgenden Register dienen zur Parametrierung der KL4404, KL4408, KL4434 und KL4438. Sind für jeden Signalkanal der Analogklemme einmal vorhanden und können mit Hilfe von Control- [} 38], Status- [} 38] und Daten-Bytes [} 36] über die Registerkommunikation ausgelesen oder beschrieben werden. Register-Nr.
- Seite 41 Zugriff aus dem Anwenderprogramm Registerbeschreibung Die folgenden Register dienen zur Parametrierung der KL4404, KL4408, KL4434 und KL4438. Sind für jeden Signalkanal der Analogklemme einmal vorhanden und können mit Hilfe von Control- [} 38], Status- [} 38] und Daten-Bytes [} 36] über die Registerkommunikation ausgelesen oder beschrieben werden. R0: Prozessdaten für D/A-C Prozessdaten, die dem ...
- Seite 42 Zugriff aus dem Anwenderprogramm R13: Datenstruktur (Datentyp-Register) Datentypregister Bedeutung 0x00 Klemme ohne gültigen Datentyp 0x01 Byte-Array 0x02 Struktur: 1 Byte, n Bytes 0x03 Wort-Array 0x04 Struktur: 1 Byte, n Worte 0x05 Doppelwort-Array 0x06 Struktur: 1 Byte, n Doppelworte 0x07 Struktur: 1 Byte, 1 Doppelwort 0x08 Struktur: 1 Byte, 1 Doppelwort 0x11...
- Seite 43 Zugriff aus dem Anwenderprogramm R22: Hardware-Abgleich - Gain (A ) für negative Werte (nur KL4434 und KL4438) Über dieses Register erfolgt der Gain-Abgleich der Klemme für negative Werte (0x1000 entspricht Faktor 1). Default: typisch 0x0E99 (3737 R31: Kodewort-Register • Wenn Sie in die Anwender-Register Werte schreiben ohne zuvor das Anwender-Kodewort (0x1235) in das Kodewort-Register eingetragen zu haben, werden diese Werte von der Klemme nicht übernommen.
- Seite 44 Zugriff aus dem Anwenderprogramm R35: Anwender-Einschaltwert Wenn der Anwender-Einschaltwert mit Bit R32.8 [} 43] des Feature-Registers aktiviert wurde, legt die Klemme anstelle des Hersteller-Einschaltwerts den Anwender-Einschaltwert an ihren Ausgang wenn ein System-Reset oder ein Watchdog-timer-Overflow (Klemme hat 100 ms lang keine Prozessdaten erhalten) auftritt.
- Seite 45 Zugriff aus dem Anwenderprogramm Beispiele für die Register-Kommunikation Die Nummerierung der Bytes in den Beispielen entspricht der Darstellung ohne Word-Alignment. 7.6.1 Beispiel 1: Lesen des Firmware-Stands aus Register 9 Ausgangsdaten Byte 0: Control-Byte Byte 1: DataOUT1, High-Byte Byte 2: DataOUT1, Low-Byte 0x89 (1000 1001 0xXX 0xXX...
- Seite 46 Zugriff aus dem Anwenderprogramm • Das Ausgangsdatenwort (Byte 1 und Byte 2) enthält das Code-Wort (0x1235) um den Schreibschutz zu deaktivieren. Eingangsdaten (Antwort der Busklemme) Byte 0: Status-Byte Byte 1: DataIN1, High-Byte Byte 2: DataIN1, Low-Byte 0x9F (1001 1111 0xXX 0xXX Erläuterung: •...
- Seite 47 Zugriff aus dem Anwenderprogramm VORSICHT Beachten Sie die Registerbeschreibung! Der hier angegebene Wert 0x0002 ist nur ein Beispiel! Die Bits des Feature-Registers verändern die Eigenschaften der Klemme und haben je nach Klemmen-Typ unterschiedliche Bedeutung. Informieren Sie sich in der Beschreibung des Feature-Registers ihrer Klemme (Kapitel Registerbeschreibung) über die Bedeutung der einzelnen Bits, bevor Sie die Werte verändern.
- Seite 48 Zugriff aus dem Anwenderprogramm • Das Ausgangsdatenwort (Byte 1 und Byte 2) enthält 0x0000 um den Schreibschutz wieder zu aktivieren. Eingangsdaten (Antwort der Busklemmen) Byte 0: Status-Byte Byte 1: DataIN1, High-Byte Byte 2: DataIN1, Low-Byte 0x9F (1001 1111 0xXX 0xXX Erläuterung: •...
- Seite 49 Anhang Anhang Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff-Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. Abb. 29: BIC als Data Matrix Code (DMC, Code-Schema ECC200) Die Einführung des BIC erfolgt schrittweise über alle Produktgruppen hinweg.
- Seite 50 Entsprechend als DMC: Abb. 30: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Chargenbezeichungen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).
