AM 222
S-DIAS ANALOG MISCHMODUL
9.2
Einbau
Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der
Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung
zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinander-
gereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. Über die
Erdungslasche auf der Rückseite der S-DIAS Module wird die Funktionserdverbindung vom

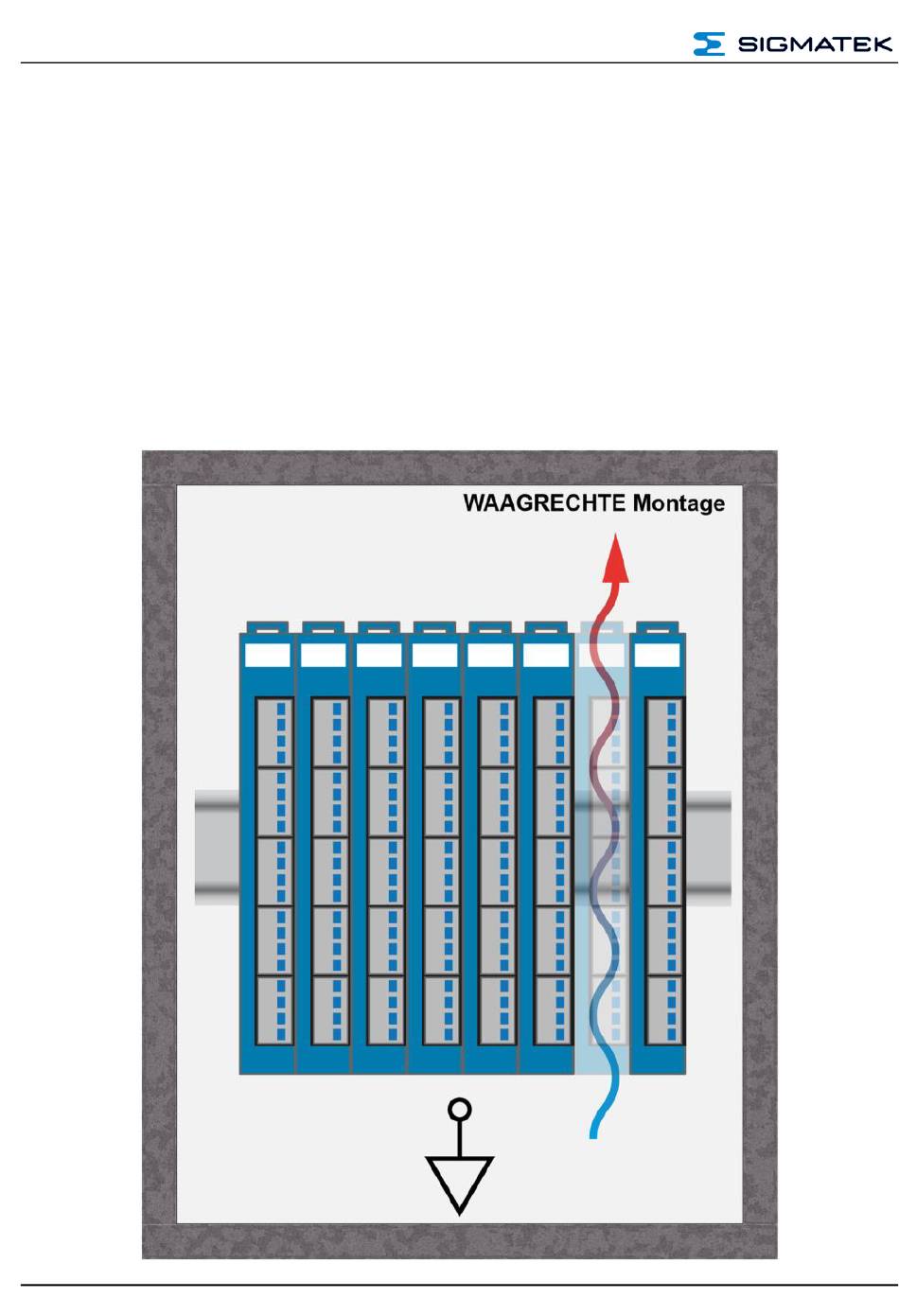

Modul zur Hutschiene ausgeführt. Es ist nur die waagrechte Einbaulage (Modulbezeich-
nung oben) mit ausreichend Abstand der Lüftungsschlitze des S-DIAS Modulblocks zu
umgebenden Komponenten bzw. der Schaltschrankwand zulässig. Das ist erforderlich, um
die optimale Kühlung und Luftzirkulation zu erreichen, sodass die Funktionalität bis zur
maximalen Betriebstemperatur gewährleistet ist.
Seite 26
22.11.2023
