Kabellängen
Die folgende Tabelle zeigt die Kabellängen von den Verschraubungen bis zu den
Anschlusspunkten im Dispenser.
Tabelle 4-2 Min. Kabellängen Dispenser Wand-/Deckenmontage
Beschreibung
AC 230 V-AUX Versorgung
Globale DC-Shutdown-Schleife
DC 750 V-Anschluss
DC 750 V-Anschluss
Schutzleiter
Kommunikation
Bohrlöcher für Befestigungspunkte an der Wand/Decke
Um den Dispenser zu befestigen, müssen folgende Bohrlöcher für die Befestigungspunkte
vorhanden sein:

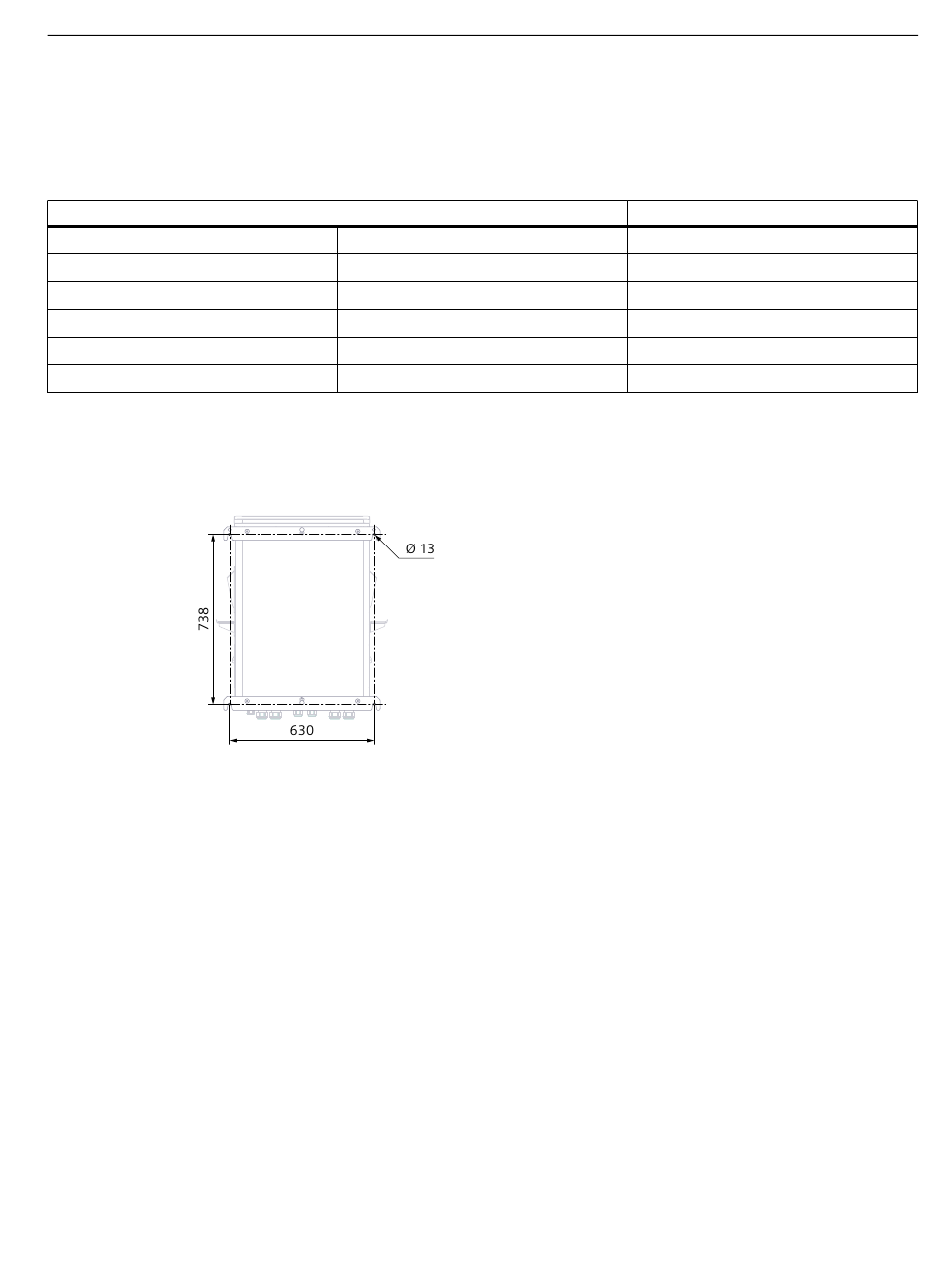

Bild 4-15 Befestigung Wand- / Deckenmontage
Befestigung an der Wand/Decke
Das Befestigungsmaterial ist nicht Teil des Lieferumfangs.
Wir empfehlen folgendes Befestigungsmaterial zur Montage des Dispenser an der
Wand/Decke:
• Betonwand:
– 4 Bolzenanker M12
– 4 Beilagscheiben M12
– 4 Muttern M12
– Schraubensicherungskleber
• Andere Wandtypen:
– Zugelassenes Montagematerial mit 12 mm Schrauben/Bolzen
– Passendes Zubehör für das gewählte Montagematerial
Dispenser
Betriebsanleitung, 11/2023, A5E52329852-AC
L/N/PE
L+
L-
PE
Einsatzplanung
4.4 Montagefläche vorbereiten
Min. Kabellänge im Dispenser
0,7 m
1 m
0,4 m
0,4 m
0,2 m
1 m
55
