Bohrlöcher für Befestigungspunkte auf dem Boden
Um den Dispenser zu befestigen, müssen folgende Bohrlöcher für die Befestigungspunkte
vorhanden sein:

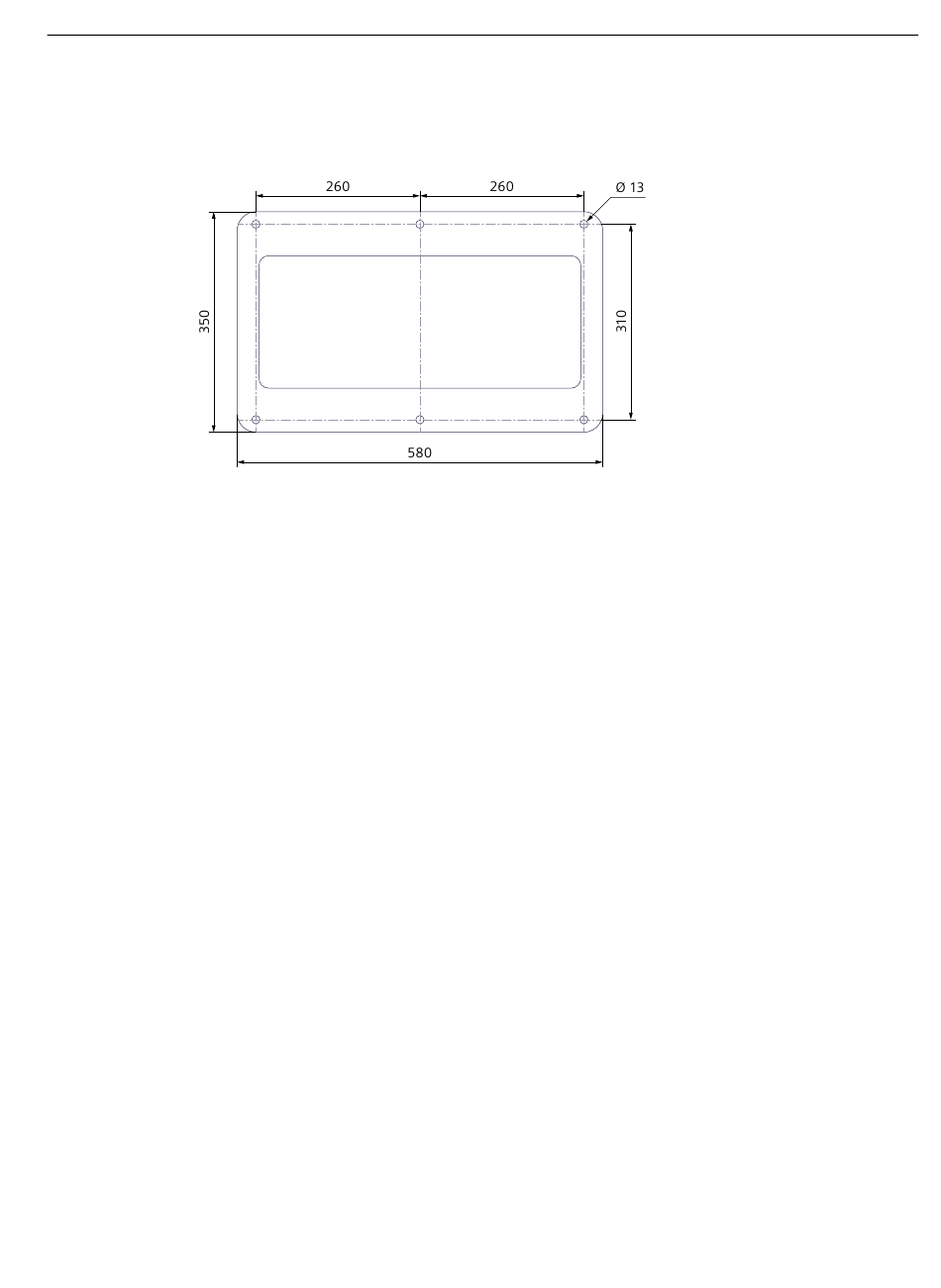

Bild 4-13 Befestigungspunkte Montageplatte
Befestigung auf dem Boden
Das Befestigungsmaterial ist nicht Teil des Lieferumfangs.
Wir empfehlen folgendes Befestigungsmaterial zur Montage des Dispenser auf der
Standfläche:
• 6 Bolzenanker M12
• 6 Beilagscheiben M12
• 6 Muttern M12
• Schraubensicherungskleber
• Dichtungsmaterial gegen Eindringen von Feuchtigkeit, Tieren und Insekten
Dispenser
Betriebsanleitung, 11/2023, A5E52329852-AC
Einsatzplanung
4.4 Montagefläche vorbereiten
53
