An der Rückseite ist eine Kabelaufnahme für das 2. Ladekabel.
①
②

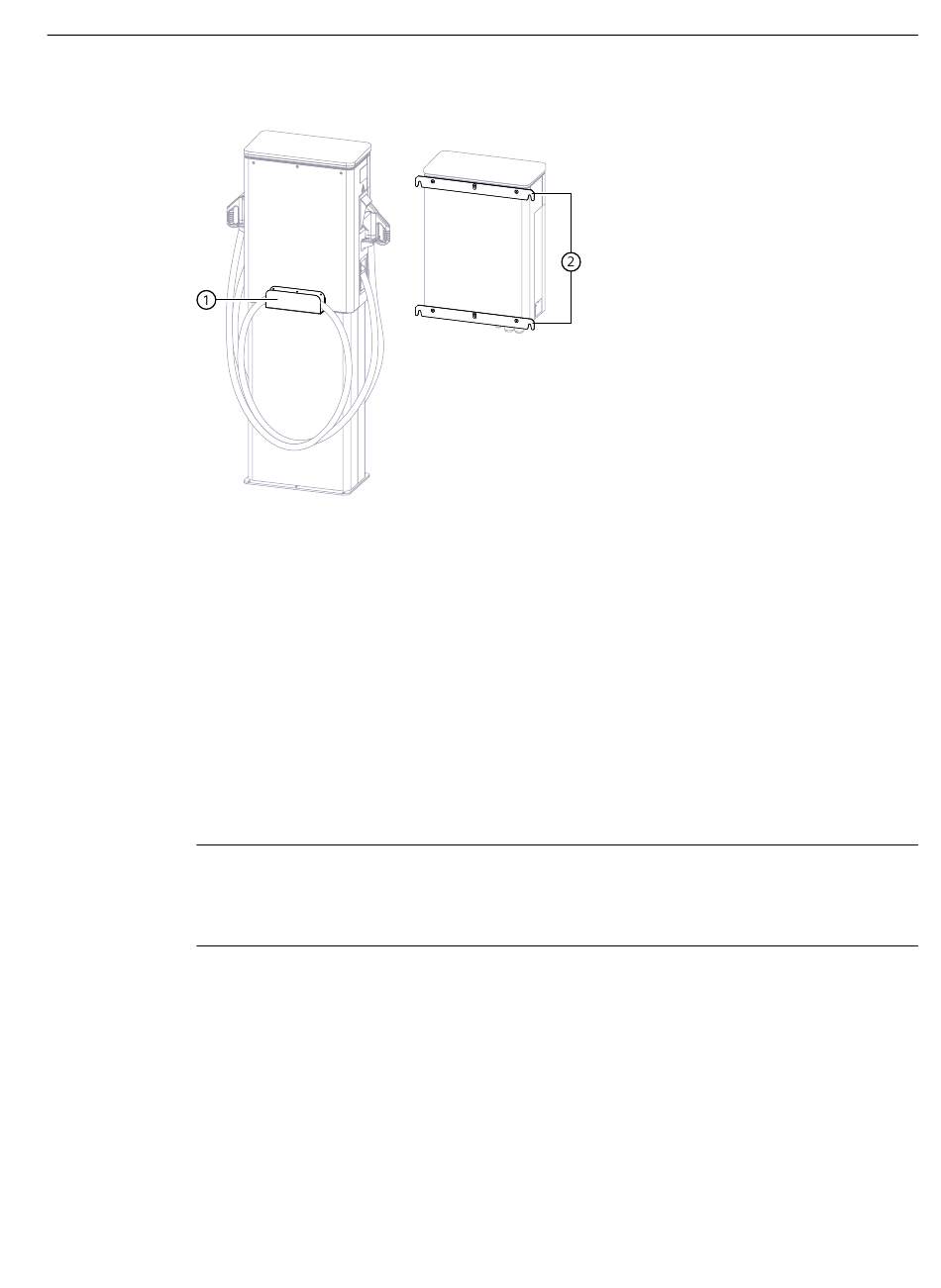

Bild 3-3 Aufbau Rückansicht Generation 2
LED-Anzeige
Der Dispenser ist mit einer LED-Anzeige für jeden Ladepunkt ausgestattet. Die LED-Anzeige
signalisiert verschiedene Zustände, abhängig von der Softwareeinstellung.
Bei der Variante mit 1 Ladepunkt reicht die LED-Anzeige um den ganzen Dispenser herum.
Die LED-Anzeige zeigt den Status des Ladepunkts an.
Bei der Variante mit 2 Ladepunkten gibt es eine LED-Anzeige links und eine LED-Anzeige
rechts. Über jedem Ladepunkt zeigt die LED-Anzeige den Status des jeweiligen Ladepunkts
an.
HINWEIS
Andere LED-Anzeigen möglich
Auf Kundenwunsch kann die LED-Anzeige/Status geändert sein. In diesem Fall trifft die
folgende Tabelle nicht zu.
