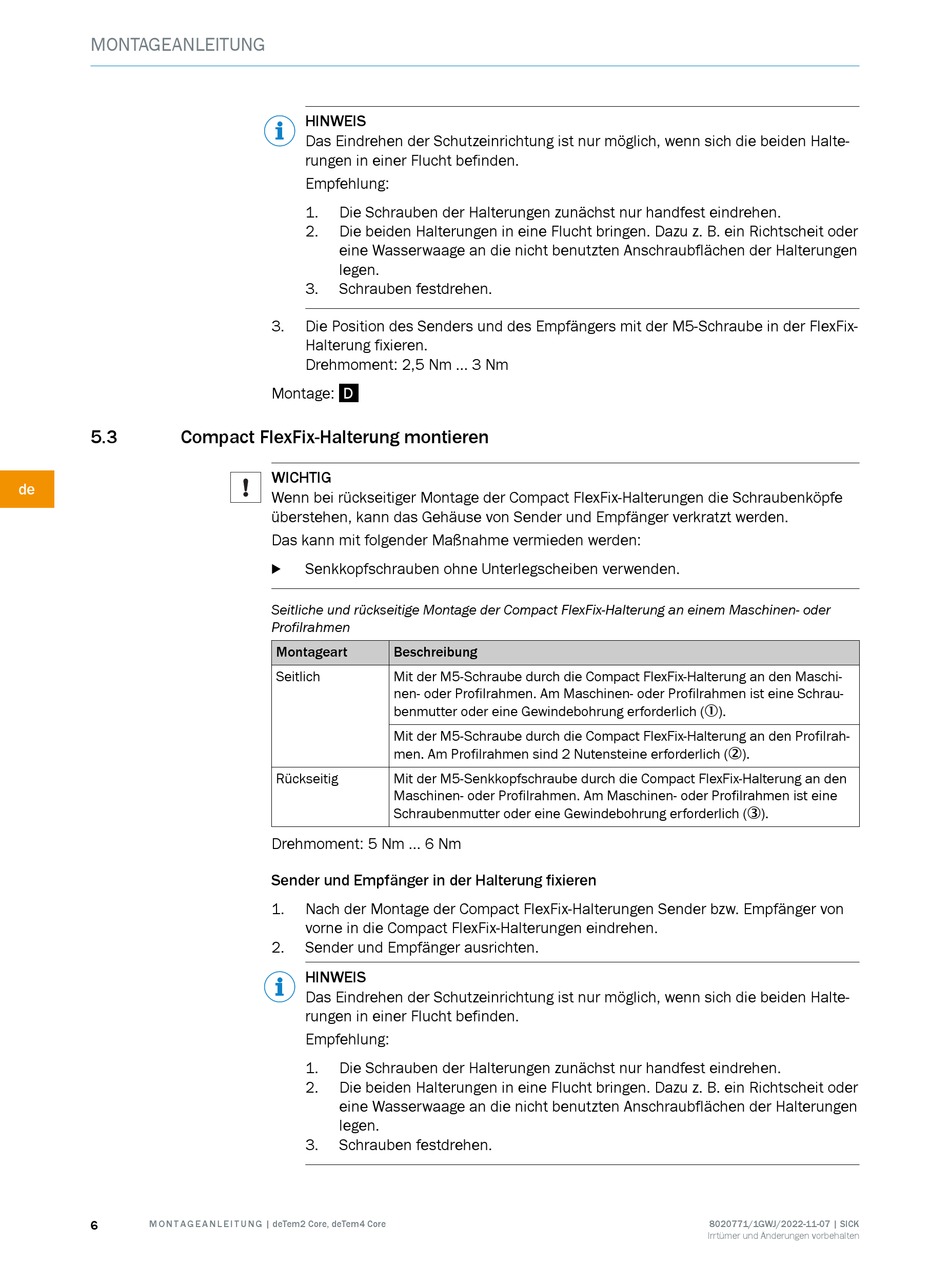

Compact FlexFix-Halterung montieren

de
6 M O N T A G E A N L E I T U N G | deTem2 Core, deTem4 Core
HINWEIS
Das Eindrehen der Schutzeinrichtung ist nur möglich, wenn sich die beiden Halte‐
rungen in einer Flucht befinden.
Empfehlung:
1. Die Schrauben der Halterungen zunächst nur handfest eindrehen.
2. Die beiden Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit oder
eine Wasserwaage an die nicht benutzten Anschraubflächen der Halterungen
legen.
3. Schrauben festdrehen.
3. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren.
Drehmoment: 2,5 Nm ... 3 Nm
Montage: D
WICHTIG
Wenn bei rückseitiger Montage der Compact FlexFix-Halterungen die Schraubenköpfe
überstehen, kann das Gehäuse von Sender und Empfänger verkratzt werden.
Das kann mit folgender Maßnahme vermieden werden:
Senkkopfschrauben ohne Unterlegscheiben verwenden.
b
Seitliche und rückseitige Montage der Compact FlexFix-Halterung an einem Maschinen- oder
Profilrahmen
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die Compact FlexFix-Halterung an den Maschi‐
nen- oder Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schrau‐
benmutter oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch die Compact FlexFix-Halterung an den Profilrah‐
men. Am Profilrahmen sind 2 Nutensteine erforderlich (2).
Rückseitig Mit der M5-Senkkopfschraube durch die Compact FlexFix-Halterung an den
Maschinen- oder Profilrahmen. Am Maschinen- oder Profilrahmen ist eine
Schraubenmutter oder eine Gewindebohrung erforderlich (3).
Drehmoment: 5 Nm ... 6 Nm
Sender und Empfänger in der Halterung fixieren
1. Nach der Montage der Compact FlexFix-Halterungen Sender bzw. Empfänger von
vorne in die Compact FlexFix-Halterungen eindrehen.
2. Sender und Empfänger ausrichten.
HINWEIS
Das Eindrehen der Schutzeinrichtung ist nur möglich, wenn sich die beiden Halte‐
rungen in einer Flucht befinden.
Empfehlung:
1. Die Schrauben der Halterungen zunächst nur handfest eindrehen.
2. Die beiden Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit oder
eine Wasserwaage an die nicht benutzten Anschraubflächen der Halterungen
legen.
3. Schrauben festdrehen.
