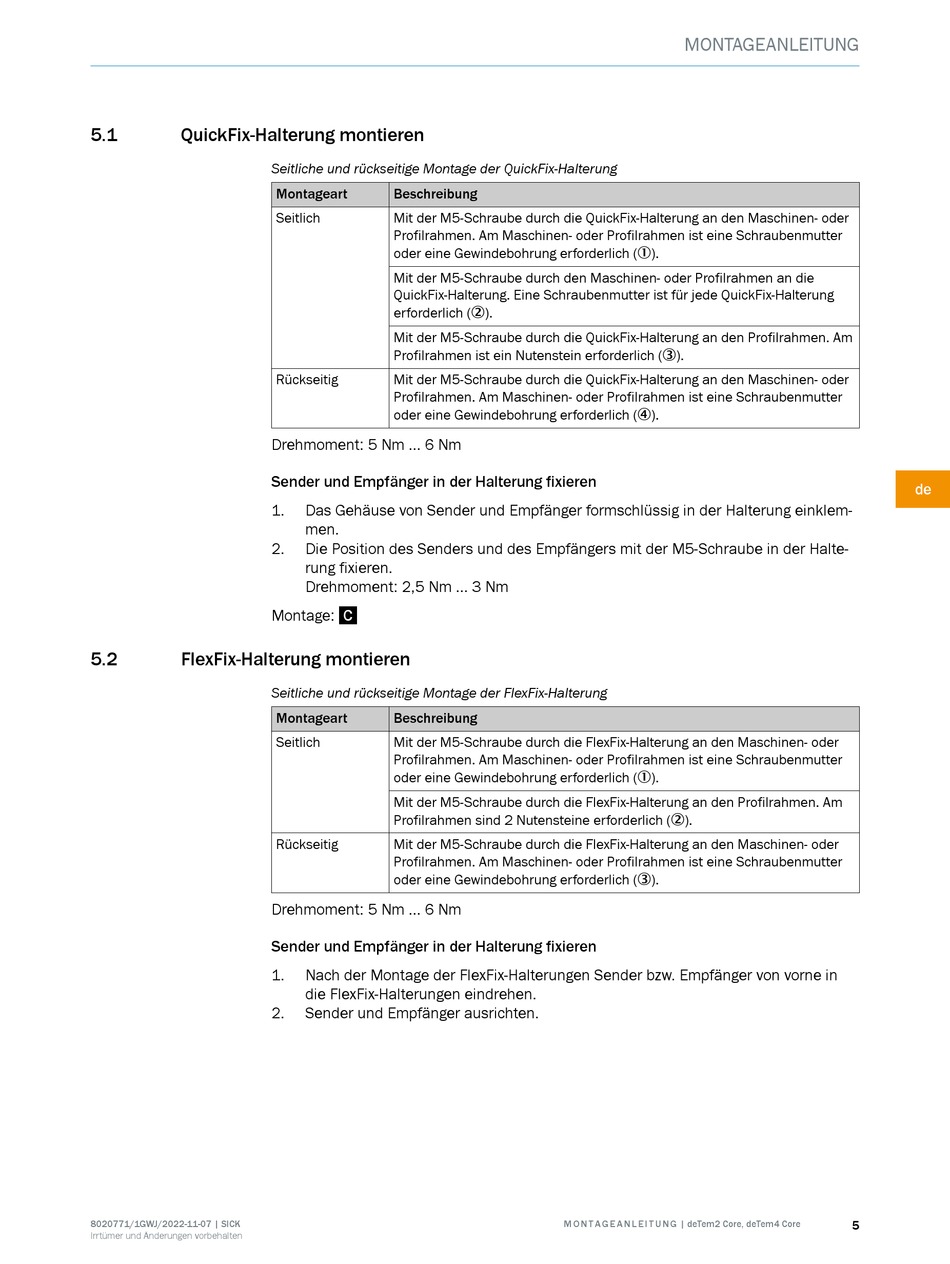

Quickfix-Halterung Montieren; Flexfix-Halterung Montieren - SICK deTem2 Core Montageanleitung

5.1

QuickFix-Halterung montieren

5.2

FlexFix-Halterung montieren

8020771/1GWJ/2022-11-07 | SICK
Irrtümer und Änderungen vorbehalten
Seitliche und rückseitige Montage der QuickFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch den Maschinen- oder Profilrahmen an die
QuickFix-Halterung. Eine Schraubenmutter ist für jede QuickFix-Halterung
erforderlich (2).
Mit der M5-Schraube durch die QuickFix-Halterung an den Profilrahmen. Am
Profilrahmen ist ein Nutenstein erforderlich (3).
Rückseitig Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (4).
Drehmoment: 5 Nm ... 6 Nm
Sender und Empfänger in der Halterung fixieren
1. Das Gehäuse von Sender und Empfänger formschlüssig in der Halterung einklem‐
men.
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der Halte‐
rung fixieren.
Drehmoment: 2,5 Nm ... 3 Nm
Montage: C
Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (1).
Mit der M5-Schraube durch die FlexFix-Halterung an den Profilrahmen. Am
Profilrahmen sind 2 Nutensteine erforderlich (2).
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (3).
Drehmoment: 5 Nm ... 6 Nm
Sender und Empfänger in der Halterung fixieren
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorne in
die FlexFix-Halterungen eindrehen.
2. Sender und Empfänger ausrichten.
