Micropilot S FMR 531
#
Bei Montage die Ausrichtung der Markierung am Geräteflansch beachten!
Einbau frei im Tank:
Markierung zur Tankwand ausrichten!
9 0
°
0 ...
2 °
Endress+Hauser
3

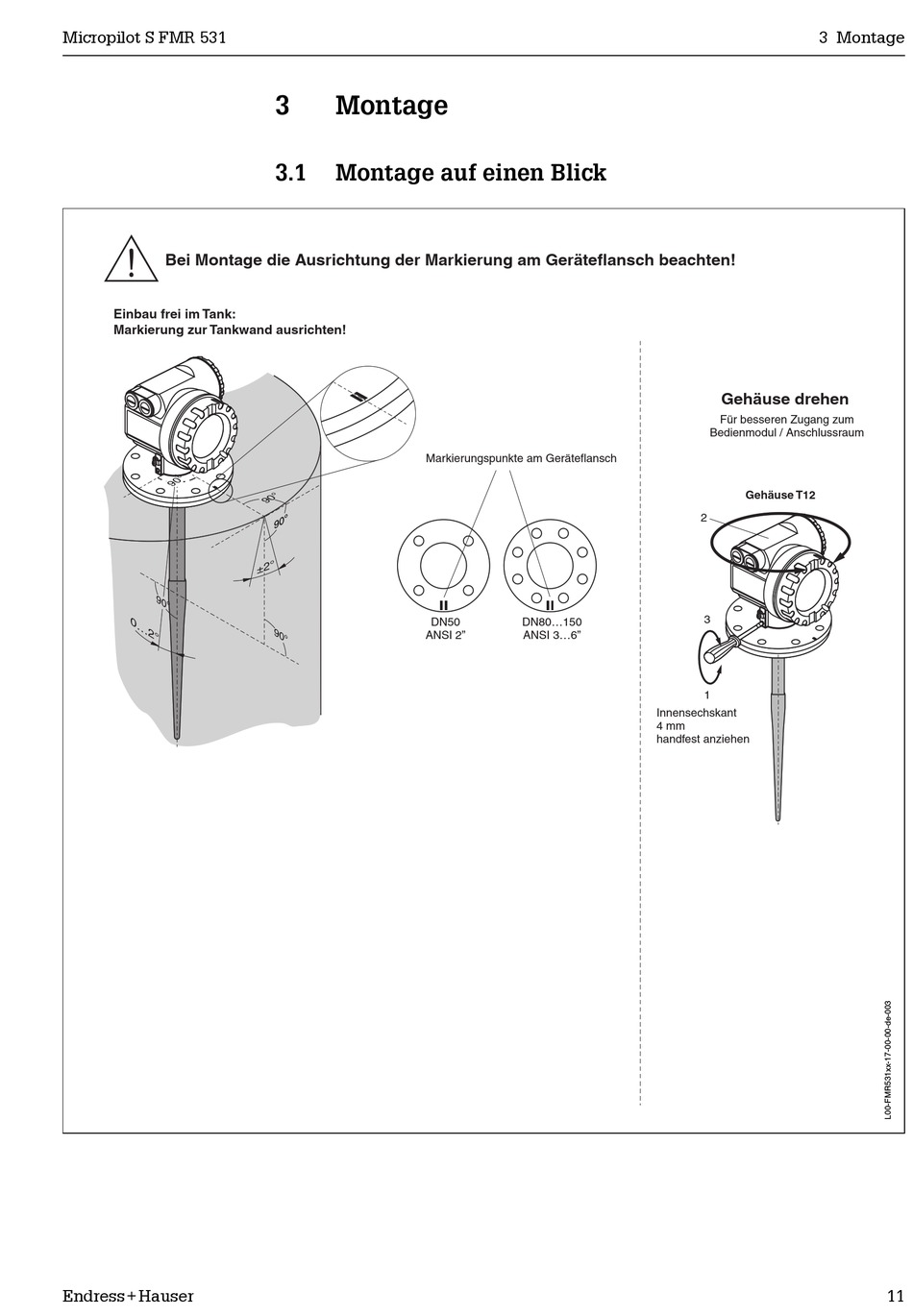

Montage
3.1
Montage auf einen Blick
Markierungspunkte am Geräteflansch
°
°
°
9 0
9 9 0
9 0
± 2 °
9 0
9 0
ANSI 2"
°
°
DN50
DN80...150
ANSI 3...6"
3 Montage
Gehäuse drehen
Für besseren Zugang zum
Bedienmodul / Anschlussraum
Gehäuse T12
2
3
1
Innensechskant
4 mm
handfest anziehen
11
