Technische Daten - Stahl 8102 Serie Betriebsanleitung

Technische Daten

DE

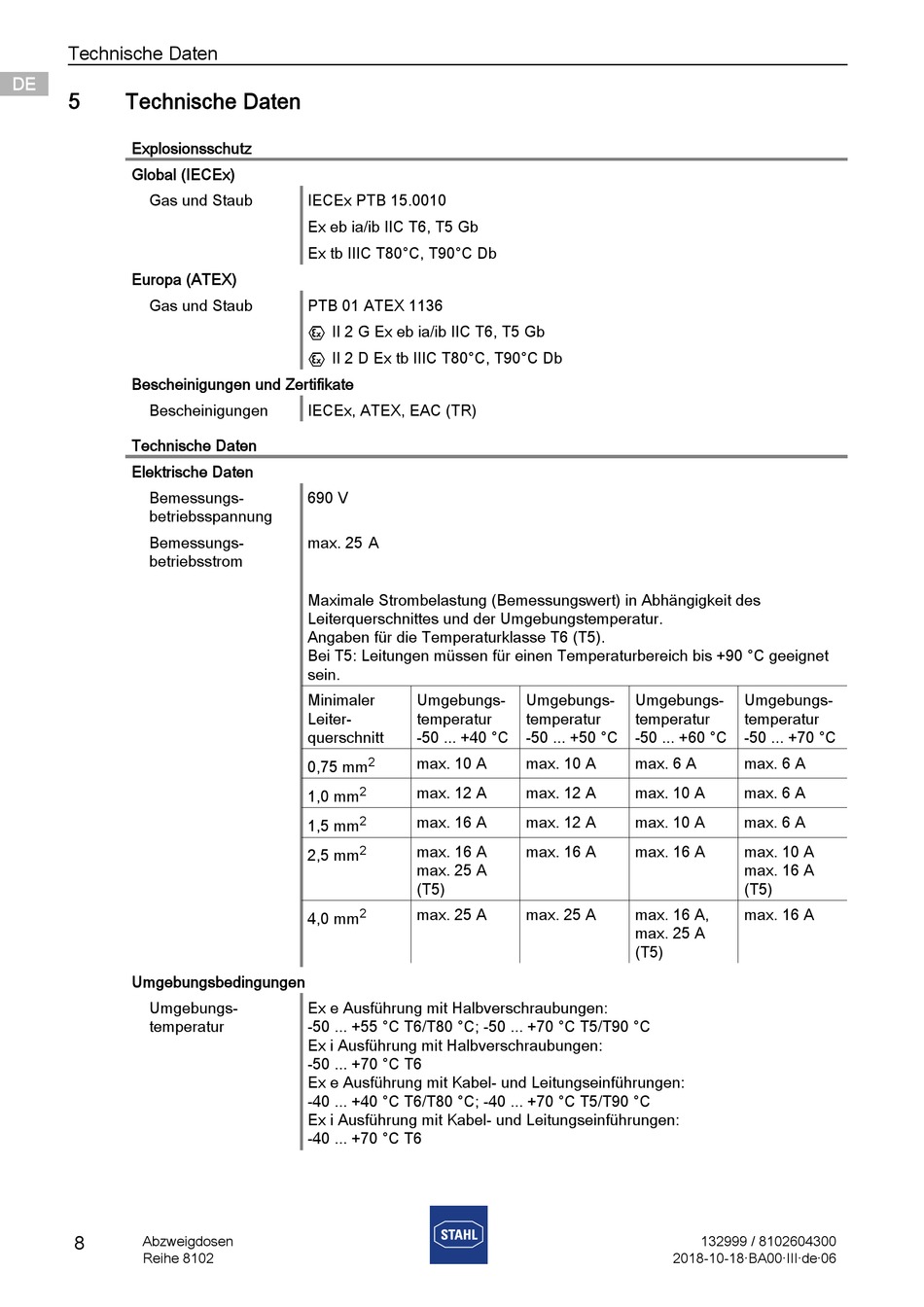

5 Technische Daten
DE
DE
Explosionsschutz
DE
Global (IECEx)
DE
Gas und Staub
DE
DE
Europa (ATEX)
DE
Gas und Staub
DE
DE
DE
Bescheinigungen und Zertifikate
DE
Bescheinigungen
DE
Technische Daten
DE
Elektrische Daten
DE
Bemessungs-
DE
betriebsspannung
DE
Bemessungs-
betriebsstrom
DE
DE
DE
DE
DE
DE
DE
DE
Umgebungsbedingungen
Umgebungs-
temperatur
8
Abzweigdosen
Reihe 8102
IECEx PTB 15.0010
Ex eb ia/ib IIC T6, T5 Gb
Ex tb IIIC T80°C, T90°C Db
PTB 01 ATEX 1136
E II 2 G Ex eb ia/ib IIC T6, T5 Gb
E II 2 D Ex tb IIIC T80°C, T90°C Db
IECEx, ATEX, EAC (TR)
690 V
max. 25 A
Maximale Strombelastung (Bemessungswert) in Abhängigkeit des
Leiterquerschnittes und der Umgebungstemperatur.
Angaben für die Temperaturklasse T6 (T5).
Bei T5: Leitungen müssen für einen Temperaturbereich bis +90 °C geeignet
sein.
Minimaler Umgebungs-
Leiter- temperatur
querschnitt -50 ... +40 °C
max. 10 A
2
0,75 mm
max. 12 A
2
1,0 mm
2 max. 16 A
1,5 mm
max. 16 A
2
2,5 mm
max. 25 A
(T5)
max. 25 A
2
4,0 mm
Ex e Ausführung mit Halbverschraubungen:
-50 ... +55 °C T6/T80 °C; -50 ... +70 °C T5/T90 °C
Ex i Ausführung mit Halbverschraubungen:
-50 ... +70 °C T6
Ex e Ausführung mit Kabel- und Leitungseinführungen:
-40 ... +40 °C T6/T80 °C; -40 ... +70 °C T5/T90 °C
Ex i Ausführung mit Kabel- und Leitungseinführungen:
-40 ... +70 °C T6
Umgebungs- Umgebungs-
temperatur temperatur
-50 ... +50 °C -50 ... +60 °C
max. 10 A max. 6 A
max. 12 A max. 10 A
max. 12 A max. 10 A
max. 16 A max. 16 A
max. 25 A max. 16 A,
max. 25 A
(T5)
2018-10-18·BA00·III·de·06
Umgebungs-
temperatur
-50 ... +70 °C
max. 6 A
max. 6 A
max. 6 A
max. 10 A
max. 16 A
(T5)
max. 16 A
132999 / 8102604300
